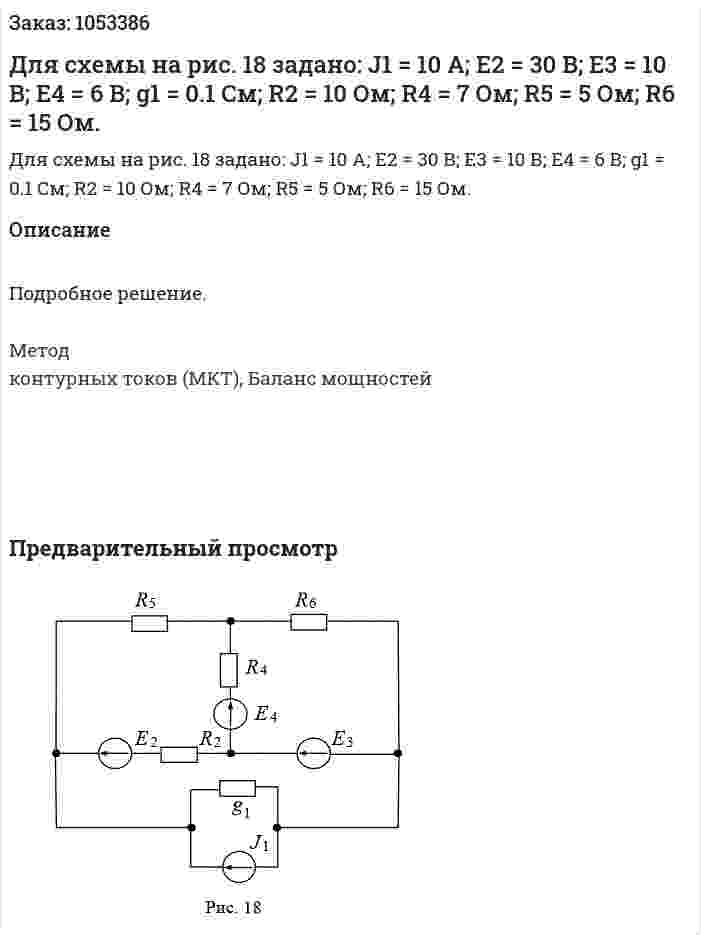

Для схемы на рис. 18 задано: J1 = 10 А; E2 = 30 В; E3 = 10 В; E4 = 6 В; g1 = 0.1 См; R2 = 10 Ом; R4 = 7 Ом; R5 = 5 Ом; R6 = 15 Ом.
Для схемы на рис. 18 задано: J1 = 10 А; E2 = 30 В; E3 = 10 В; E4 = 6 В; g1 = 0.1 См; R2 = 10 Ом; R4 = 7 Ом; R5 = 5 Ом; R6 = 15 Ом.
Описание
Подробное решение.
Метод контурных токов (МКТ), Баланс мощностей
- Для схемы на рис. 20 задано: E1 = 20 В; E2 = 30 В; E3 = 2 В; E4 = 1.2 В; E5 = 5.6 В; R2 = 50 Ом; R3 = 10 Ом; R4 = 20 Ом; R5 = 10 Ом; R6 = 100 Ом; R7 = 50 Ом; R8 = 20 Ом. Требуется определить все токи.
- Для схемы на рис. 20 задано: E1 = 20 В; E2 = 30 В; E3 = 2 В; E4 = 1.2 В; E5 = 5.6 В; R2 = 50 Ом; R3 = 10 Ом; R4 = 20 Ом; R5 = 10 Ом; R6 = 100 Ом; R7 = 50 Ом; R8 = 20 Ом. Требуется определить все токи.
- Для схемы на рис. 22 задано: E1 = 18 В; E2 = 21 В; R1 = 3 Ом; R2 = 9 Ом; R3 = 6 Ом. Требуется определить ток в ветви с R1.
- Для схемы на рис. 22 задано: E1 = 18 В; E2 = 21 В; R1 = 3 Ом; R2 = 9 Ом; R3 = 6 Ом. Требуется определить ток в ветви с R1.
- Для схемы на рисунке задано: E1 =120 В: Е2 = 40 В; R1= 12 QM: R2 = 8 Ом. Определим напряжение между точками a и b.
- Для схемы на рисунке задано: E1 =120 В: Е2 = 40 В; R1= 12 QM: R2 = 8 Ом. Определим напряжение между точками a и b.
- Для схемы на рисунке задано: J=0,08 А; r =20 кОм: Е =230 В: R1 = 1кОм Требуется определить все токи и проверить баланс мощности.
- Для схемы, изображенной на рисунке, найдите эквивалентные сопротивления между указанными в таблице индивидуальных заданий зажимами. Вариант 4 Дано: R1 = 6 кОм, R2 = 5 кОм, R3 = 15 кОм, R4 = 30 кОм, R5 = 6 кОм, зажимы c-b
- Для схемы, изображенной на рисунке, найдите эквивалентные сопротивления между указанными в таблице индивидуальных заданий зажимами. Вариант 4 Дано: R1 = 6 кОм, R2 = 5 кОм, R3 = 15 кОм, R4 = 30 кОм, R5 = 6 кОм, зажимы c-b
- Для схемы, изображенной на рисунке, по заданным значениям ЭДС и нагрузок определить токи во всех ветвях и напряжения на отдельных участках, составить уравнение баланса активной и реактивной мощности, построить векторную диаграмму токов и напряжений, определить показания вольтметра и активную мощность, показываемую ваттметром. Вариант 9
- Для схемы, изображенной на рисунке, по заданным значениям ЭДС и нагрузок определить токи во всех ветвях и напряжения на отдельных участках, составить уравнение баланса активной и реактивной мощности, построить векторную диаграмму токов и напряжений, определить показания вольтметра и активную мощность, показываемую ваттметром. Вариант 9
- Для схемы на рис. 16 задано: E = 60 В; J = 50 mА; R1 = 5 кОм; R2 = 4 кОм; R3 = 16 кОм; R4 = 2 кОм; R5 = 8 кОм. Требуется определить токи всех ветвей и проверить решение составлением баланса мощностей.
- Для схемы на рис. 16 задано: E = 60 В; J = 50 mА; R1 = 5 кОм; R2 = 4 кОм; R3 = 16 кОм; R4 = 2 кОм; R5 = 8 кОм. Требуется определить токи всех ветвей и проверить решение составлением баланса мощностей.
- Для схемы на рис. 18 задано: J1 = 10 А; E2 = 30 В; E3 = 10 В; E4 = 6 В; g1 = 0.1 См; R2 = 10 Ом; R4 = 7 Ом; R5 = 5 Ом; R6 = 15 Ом.
