Домашнее задание по дисциплине «Электроника» на тему «ДИОДЫ, СТАБИЛИТРОНЫ И ВЫПРЯМИТЕЛИ»Вариант N=7 M=2

Задание 1. Определение («экстракция») параметров схемотехнической модели стабилитрона по результатам измерений

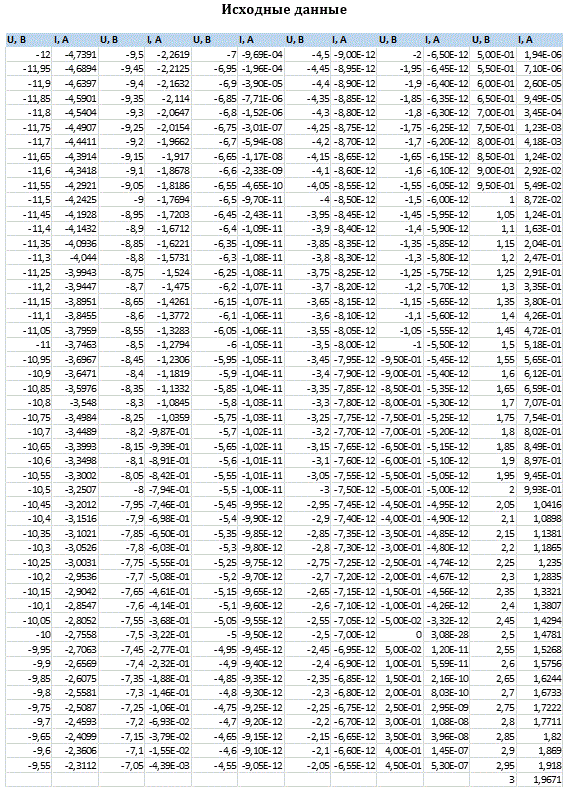

Постройте ВАХ стабилитрона IД(VД) по результатам моделирования, выведите на то же поле графика результаты измерения ВАХ. Подберите параметры схемотехнической модели стабилитрона (IS, N, RS, BV, NBV) так, чтобы графики измеренных и смоделированных ВАХ совпали. Имя модели задать фамилией студента. Для качественной оценки полученной модели необходимо построить 3 графика, которые соответствуют участкам ВАХ указанных в пункте 1.4.

Задание 2. Исследование однофазного однополупериодного выпрямителя

А) Постройте на отдельных полях графика входное и выходное напряжение, входной ток однофазного однополупериодного выпрямителя при сопротивлении нагрузки 1 кОм, частоте синусоидального входного сигнала 1000 + N * 100 Гц с вашей моделью диода (т.е. без пробойных параметров) при амплитуде входного сигнала (M + 1) В.
Б) Определите по графику среднее значение сигнала (как это сделать – см. список доп. литературы) и оцените коэффициент пульсации.
В) Повторите пункты а и б для двух значений нагрузочной ёмкости: 4,7 и 47 мкФ (подключённой параллельно сопротивлению нагрузки). Сделайте вывод о влиянии ёмкости нагрузки на форму выходного напряжения.
Г) Выведите на одно и то же поле графика входное напряжение и выходные напряжения одновременно при трёх значениях Cнагр (0; 4,7 и 47 мкФ), в диапазоне времени, включающем режим установления и установившийся режим.

Задание 3. Исследование мостового выпрямителя

А) Постройте на одном поле графика входное и выходное напряжение, а на другом входной ток однофазного однополупериодного выпрямителя при сопротивлении нагрузки 1 кОм, частоте синусоидального входного сигнала 1000 + N * 100 Гц с вашей моделью диода (т.е. без пробойных параметров) при амплитуде входного сигнала (M + 1) В.
Б) Определите по графику среднее значение сигнала (как это сделать – см. список доп. литературы) и оцените коэффициент пульсации.
В) Повторите пункты а и б для двух значений нагрузочной ёмкости: 4,7 и 47 мкФ (подключённой параллельно сопротивлению нагрузки).
Г) Выведите на одно и то же поле графика входное напряжение и выходные напряжения одновременно при трёх значениях Cнагр (0; 4,7 и 47 мкФ), в диапазоне времени, включающем режим установления и установившийся режим.


Задание 4. Сведите в таблицу значения коэффициента пульсации для исследованных схем и случаев и сделайте вывод о различиях в результатах их работы.

Подробное решение в WORD (18 страниц)+файлы исходники LTSpice

Spice (LTSpice)

Предварительный просмотр
