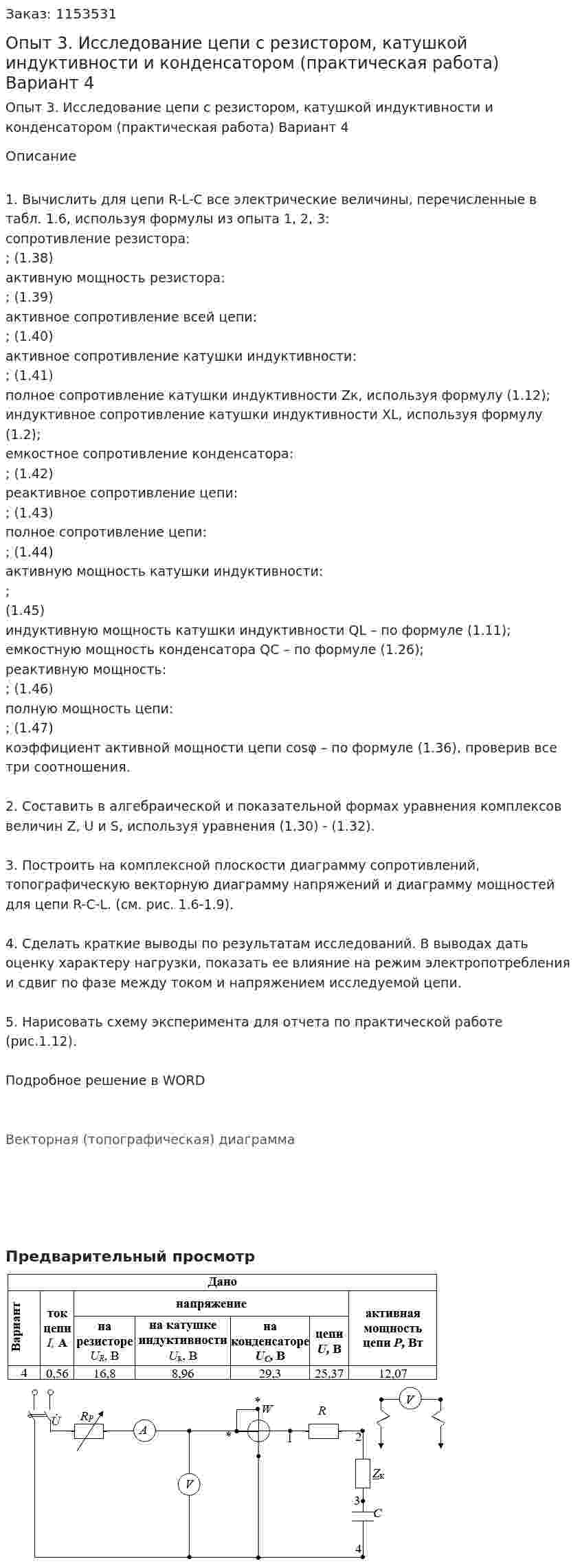

Опыт 3. Исследование цепи с резистором, катушкой индуктивности и конденсатором (практическая работа) Вариант 4

1. Вычислить для цепи R-L-C все электрические величины, перечисленные в табл. 1.6, используя формулы из опыта 1, 2, 3:
сопротивление резистора:
; (1.38)
активную мощность резистора:
; (1.39)
активное сопротивление всей цепи:
; (1.40)
активное сопротивление катушки индуктивности:
; (1.41)
полное сопротивление катушки индуктивности Zк, используя формулу (1.12);
индуктивное сопротивление катушки индуктивности XL, используя формулу (1.2);
емкостное сопротивление конденсатора:
; (1.42)
реактивное сопротивление цепи:
; (1.43)
полное сопротивление цепи:
; (1.44)
активную мощность катушки индуктивности:
; (1.45)
индуктивную мощность катушки индуктивности QL – по формуле (1.11);
емкостную мощность конденсатора QC – по формуле (1.26);
реактивную мощность:
; (1.46)
полную мощность цепи:
; (1.47)
коэффициент активной мощности цепи cosφ – по формуле (1.36), проверив все три соотношения.

2. Составить в алгебраической и показательной формах уравнения комплексов величин Z, U и S, используя уравнения (1.30) - (1.32).

3. Построить на комплексной плоскости диаграмму сопротивлений, топографическую векторную диаграмму напряжений и диаграмму мощностей для цепи R-С-L. (см. рис. 1.6-1.9).

4. Сделать краткие выводы по результатам исследований. В выводах дать оценку характеру нагрузки, показать ее влияние на режим электропотребления и сдвиг по фазе между током и напряжением исследуемой цепи.

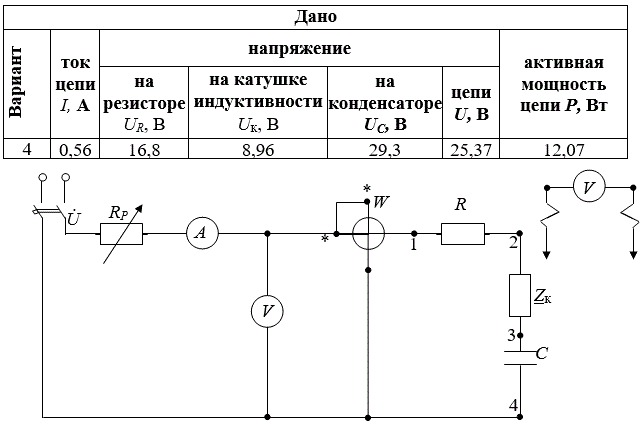

5. Нарисовать схему эксперимента для отчета по практической работе (рис.1.12).

Подробное решение в WORD
