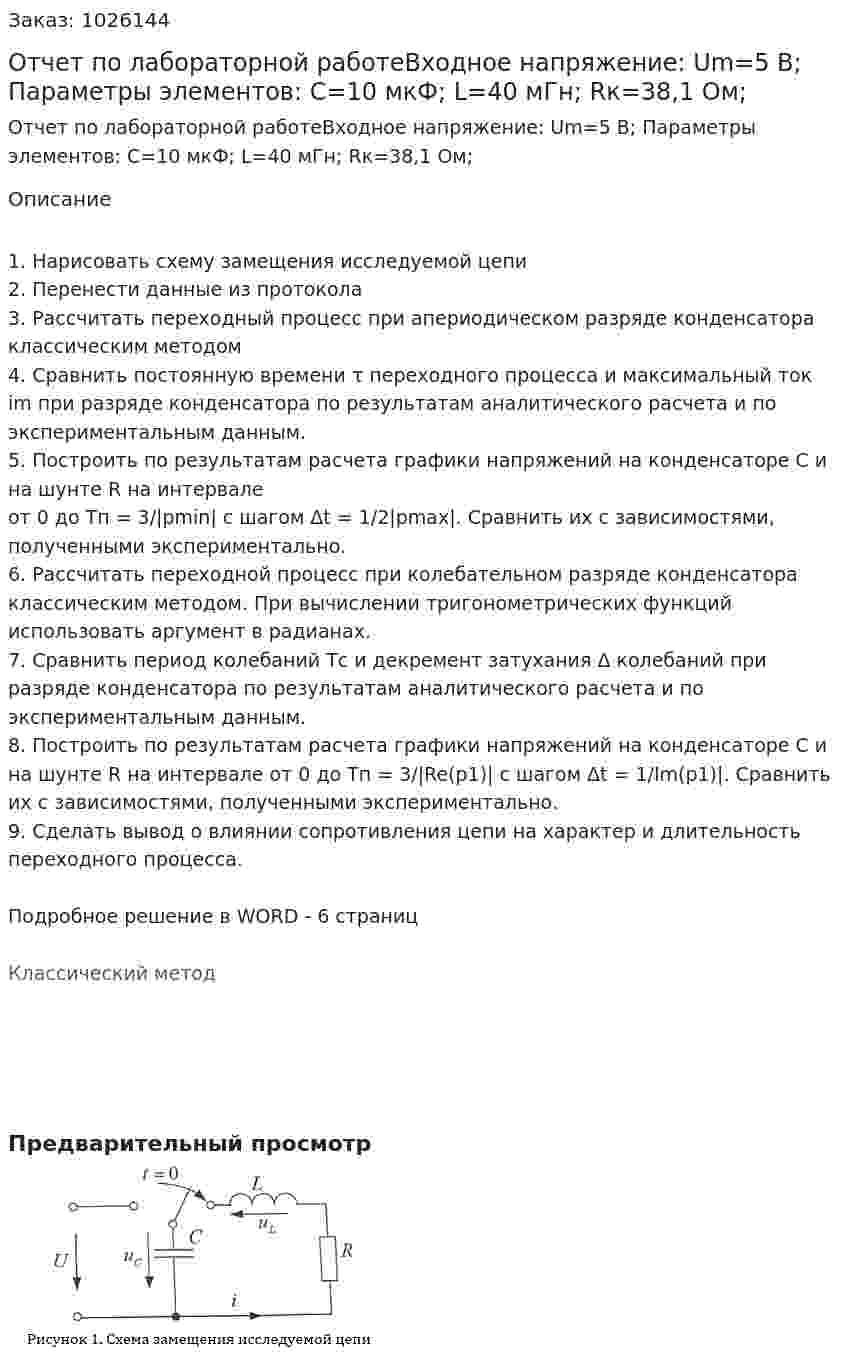

Отчет по лабораторной работеВходное напряжение: Um=5 В; Параметры элементов: C=10 мкФ; L=40 мГн; Rк=38,1 Ом;

1. Нарисовать схему замещения исследуемой цепи
2. Перенести данные из протокола
3. Рассчитать переходный процесс при апериодическом разряде конденсатора классическим методом
4. Сравнить постоянную времени τ переходного процесса и максимальный ток im при разряде конденсатора по результатам аналитического расчета и по экспериментальным данным.
5. Построить по результатам расчета графики напряжений на конденсаторе C и на шунте R на интервале от 0 до Tп = 3/|pmin| с шагом Δt = 1/2|pmax|. Сравнить их с зависимостями, полученными экспериментально.
6. Рассчитать переходной процесс при колебательном разряде конденсатора классическим методом. При вычислении тригонометрических функций использовать аргумент в радианах.
7. Сравнить период колебаний Tс и декремент затухания Δ колебаний при разряде конденсатора по результатам аналитического расчета и по экспериментальным данным.
8. Построить по результатам расчета графики напряжений на конденсаторе C и на шунте R на интервале от 0 до Tп = 3/|Re(p1)| с шагом Δt = 1/Im(p1)|. Сравнить их с зависимостями, полученными экспериментально.
9. Сделать вывод о влиянии сопротивления цепи на характер и длительность переходного процесса.

Подробное решение в WORD - 6 страниц

Классический метод

Предварительный просмотр
