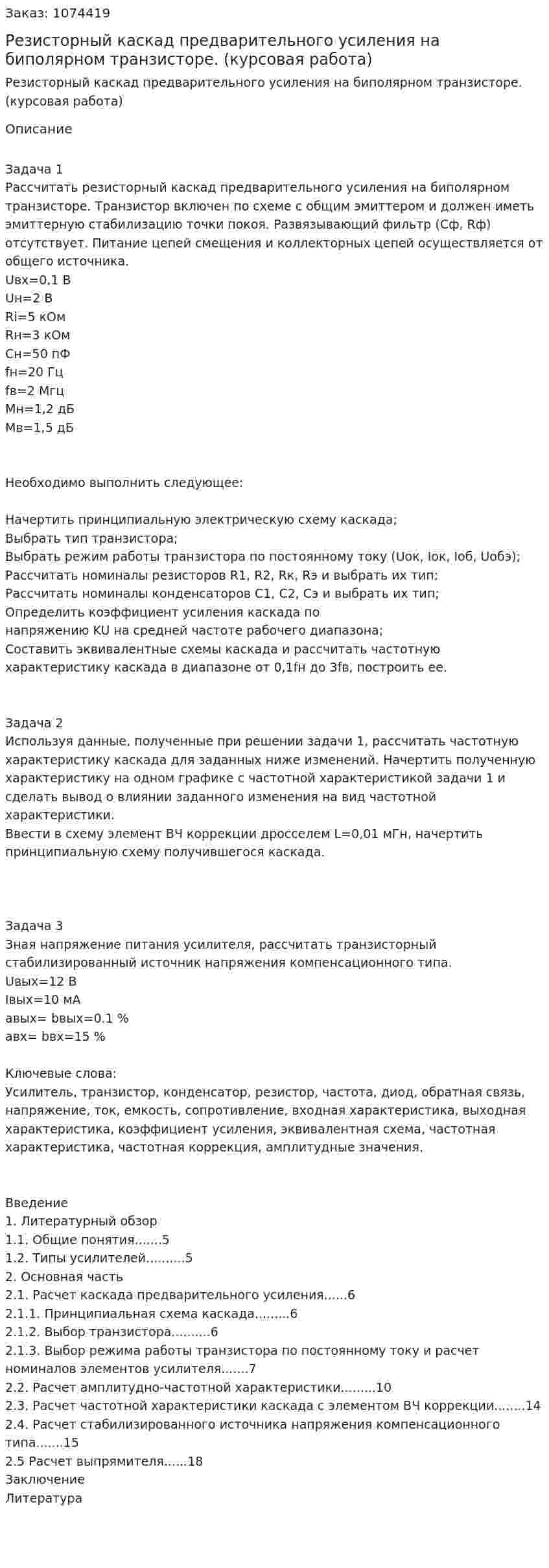

Резисторный каскад предварительного усиления на биполярном транзисторе. (курсовая работа)
Резисторный каскад предварительного усиления на биполярном транзисторе. (курсовая работа)
Описание
Задача 1
Рассчитать резисторный каскад предварительного усиления на биполярном транзисторе. Транзистор включен по схеме с общим эмиттером и должен иметь эмиттерную стабилизацию точки покоя. Развязывающий фильтр (Cф, Rф) отсутствует. Питание цепей смещения и коллекторных цепей осуществляется от общего источника.
Uвх=0,1 В
Uн=2 В
Ri=5 кОм
Rн=3 кОм
Cн=50 пФ
fн=20 Гц
fв=2 Мгц
Мн=1,2 дБ
Мв=1,5 дБ
Необходимо выполнить следующее:
Начертить принципиальную электрическую схему каскада;
Выбрать тип транзистора;
Выбрать режим работы транзистора по постоянному току (Uок, Iок, Iоб, Uобэ);
Рассчитать номиналы резисторов R1, R2, Rк, Rэ и выбрать их тип;
Рассчитать номиналы конденсаторов C1, C2, Cэ и выбрать их тип;
Определить коэффициент усиления каскада по напряжению KU на средней частоте рабочего диапазона;
Составить эквивалентные схемы каскада и рассчитать частотную характеристику каскада в диапазоне от 0,1fн до 3fв, построить ее.
Задача 2
Используя данные, полученные при решении задачи 1, рассчитать частотную характеристику каскада для заданных ниже изменений. Начертить полученную характеристику на одном графике с частотной характеристикой задачи 1 и сделать вывод о влиянии заданного изменения на вид частотной характеристики.
Ввести в схему элемент ВЧ коррекции дросселем L=0,01 мГн, начертить принципиальную схему получившегося каскада.
Задача 3
Зная напряжение питания усилителя, рассчитать транзисторный стабилизированный источник напряжения компенсационного типа.
Uвых=12 В
Iвых=10 мА
aвых= bвых=0.1 %
aвх= bвх=15 %
Ключевые слова:
Усилитель, транзистор, конденсатор, резистор, частота, диод, обратная связь, напряжение, ток, емкость, сопротивление, входная характеристика, выходная характеристика, коэффициент усиления, эквивалентная схема, частотная характеристика, частотная коррекция, амплитудные значения.
Введение
1. Литературный обзор
1.1. Общие понятия.......5
1.2. Типы усилителей..........5
2. Основная часть
2.1. Расчет каскада предварительного усиления......6
2.1.1. Принципиальная схема каскада.........6
2.1.2. Выбор транзистора..........6
2.1.3. Выбор режима работы транзистора по постоянному току и расчет номиналов элементов усилителя.......7
2.2. Расчет амплитудно-частотной характеристики.........10
2.3. Расчет частотной характеристики каскада с элементом ВЧ коррекции........14
2.4. Расчет стабилизированного источника напряжения компенсационного типа.......15
2.5 Расчет выпрямителя......18
Заключение
Литература
