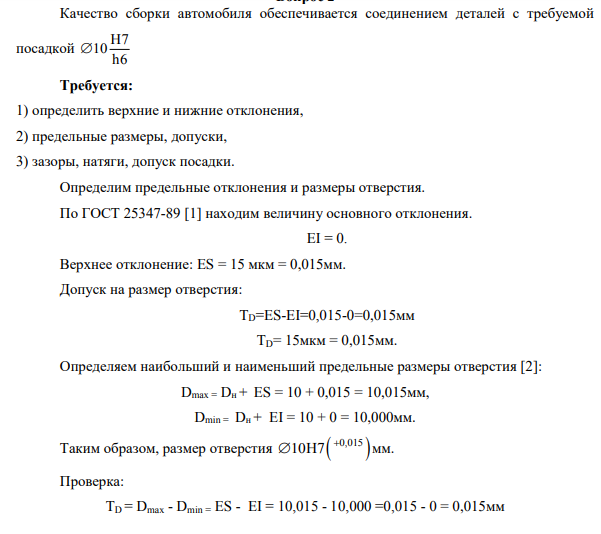

Качество сборки автомобиля обеспечивается соединением деталей с требуемой посадкой H7 h6 Требуется: 1) определить верхние и нижние отклонения, 2) предельные размеры, допуски, 3) зазоры, натяги, допуск посадки.

Определим предельные отклонения и размеры отверстия. По ГОСТ 25347-89 [1] находим величину основного отклонения. EI = 0. Верхнее отклонение: ES = 15 мкм = 0,015мм. Допуск на размер отверстия: ТD=ES-EI=0,015-0=0,015мм ТD= 15мкм = 0,015мм. Определяем наибольший и наименьший предельные размеры отверстия [2]: Dmax = Dн + ES = 10 + 0,015 = 10,015мм, Dmin = Dн + EI = 10 + 0 = 10,000мм. Таким образом, размер отверстия   0,015 H7   мм. Проверка: ТD = Dmax - Dmin = ES - EI = 10,015 - 10,000 =0,015 - 0 = 0,015мм Определим предельные отклонения и размеры вала.
