Расчет поковки по чертежу заданной детали. Заготовка простой формы. Вал. Сталь 45. (Решение → 1183)

Заказ №39301

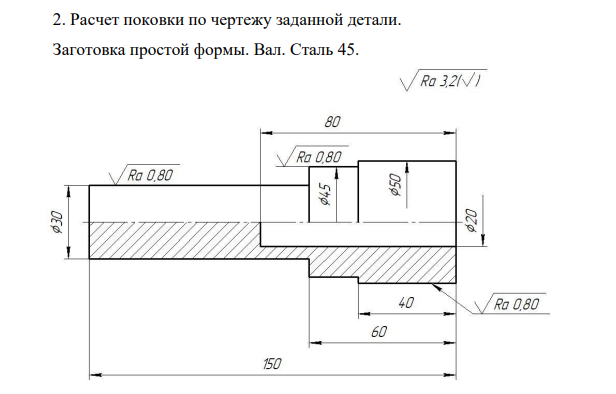

Расчет поковки по чертежу заданной детали. Заготовка простой формы. Вал. Сталь 45. 43 Рисунок 1 – Чертеж детали

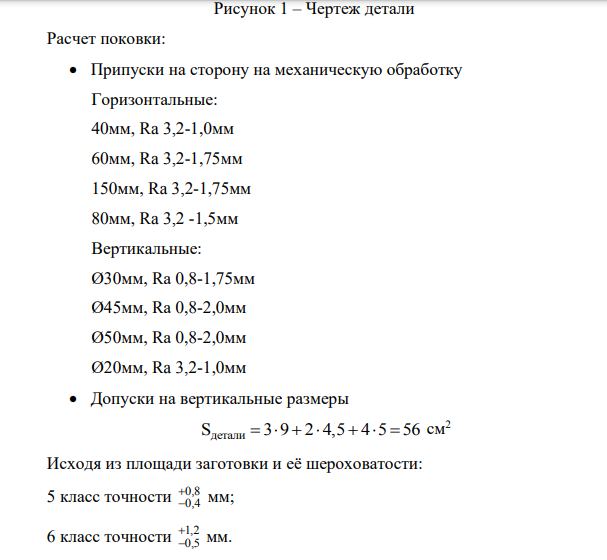

Расчет поковки:  Припуски на сторону на механическую обработку Горизонтальные: 40мм, Ra 3,2-1,0мм 60мм, Ra 3,2-1,75мм 150мм, Ra 3,2-1,75мм 80мм, Ra 3,2 -1,5мм Вертикальные: Ø30мм, Rа 0,8-1,75мм Ø45мм, Rа 0,8-2,0мм Ø50мм, Rа 0,8-2,0мм Ø20мм, Ra 3,2-1,0мм  Допуски на вертикальные размеры S 3 9 2 4,5 4 5 56 детали        см2 Исходя из площади заготовки и её шероховатости: 5 класс точности 0,8 0,4   мм; 6 класс точности 1,2 0,5   мм.  Допуски на горизонтальные размеры Для размера 40, 5 класс точности - 0,6 0,4   мм 60, 5 класс точности0,6 0,4   мм 80, 5 класс точности0,6 0,4   мм 150, 5 класс точности1,2 0,8   мм  Уклоны Наружный уклон 5…10°; Внутренний уклон 7…12°.  Радиусы сопряжений и закруглений 44 R (ребро 15 мм) – 5 мм, R1=2,5мм; R(ребро 22,5 мм) – 8 мм; R (ребро 25 мм) – 8 мм.  Масса заготовки Плотность Сталь 45 ρ = 7,85 3 г см m p V   , где 2 2 2 2 2 3 3 V R h (3,14 1,675 9) (3,14 2,45 2,075) (3,14 2,7 4,275) (3,14 0,9 8,025) 195,9см 0,0001959м                      Масса поковки: m 7,85 195,9 1537,8    г 1,54кг 3. Эскиз поковки
