Ирина Эланс
Заказ: 1152982

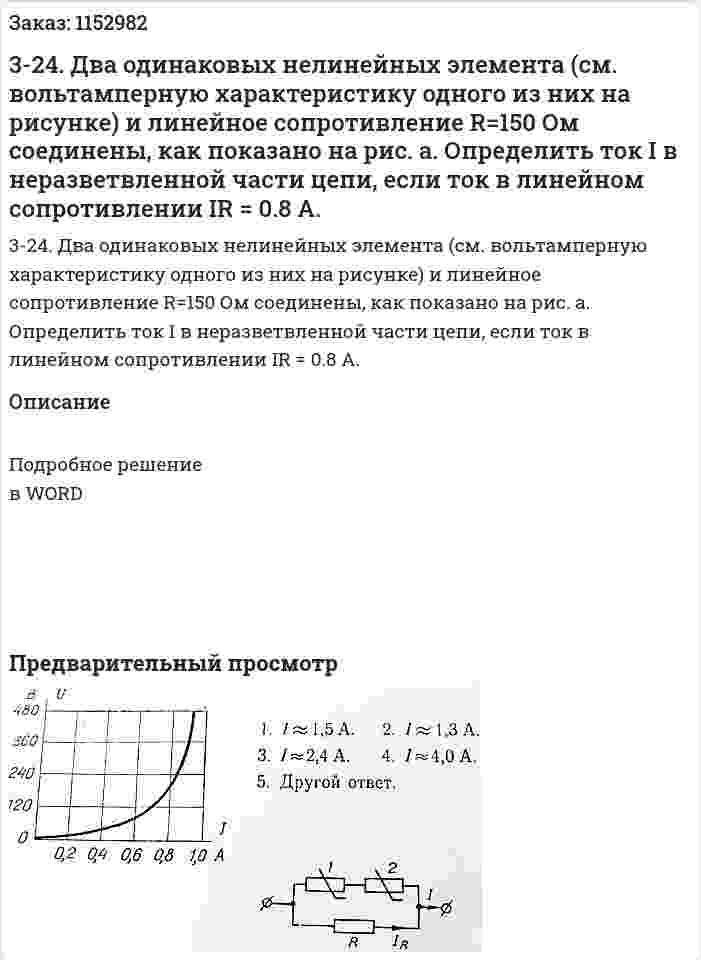

3-24. Два одинаковых нелинейных элемента (см. вольтамперную характеристику одного из них на рисунке) и линейное сопротивление R=150 Ом соединены, как показано на рис. а. Определить ток I в неразветвленной части цепи, если ток в линейном сопротивлении IR = 0.8 А.
3-24. Два одинаковых нелинейных элемента (см. вольтамперную характеристику одного из них на рисунке) и линейное сопротивление R=150 Ом соединены, как показано на рис. а. Определить ток I в неразветвленной части цепи, если ток в линейном сопротивлении IR = 0.8 А.
Описание
Подробное решение в WORD
