Ирина Эланс
Заказ: 1151186

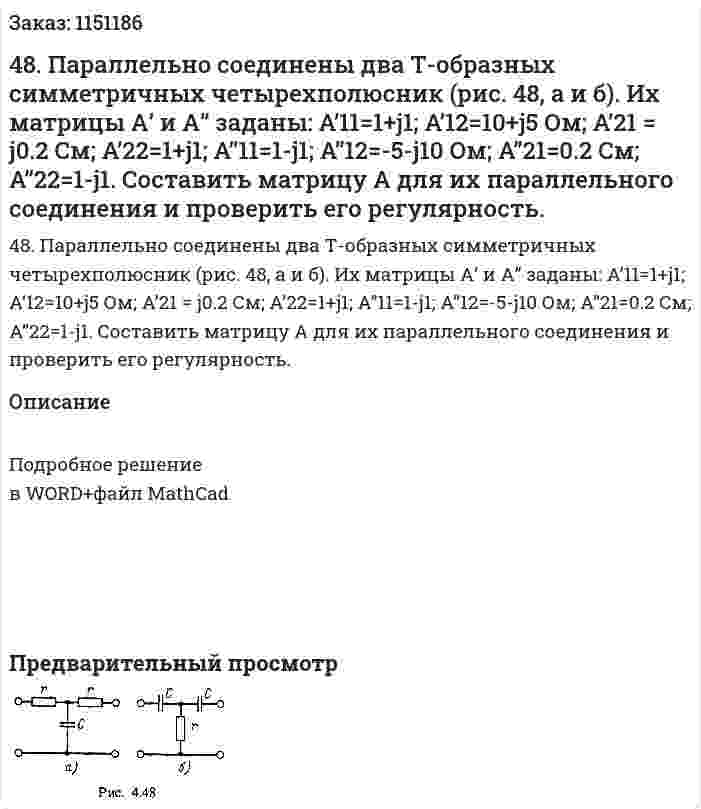

48. Параллельно соединены два Т-образных симметричных четырехполюсник (рис. 48, а и б). Их матрицы А’ и А’’ заданы: A’11=1+j1; A’12=10+j5 Ом; A’21 = j0.2 См; A’22=1+j1; A’’11=1-j1; A’’12=-5-j10 Ом; A’’21=0.2 См; A’’22=1-j1. Составить матрицу А для их параллельного соединения и проверить его регулярность.
48. Параллельно соединены два Т-образных симметричных четырехполюсник (рис. 48, а и б). Их матрицы А’ и А’’ заданы: A’11=1+j1; A’12=10+j5 Ом; A’21 = j0.2 См; A’22=1+j1; A’’11=1-j1; A’’12=-5-j10 Ом; A’’21=0.2 См; A’’22=1-j1. Составить матрицу А для их параллельного соединения и проверить его регулярность.
Описание
Подробное решение в WORD+файл MathCad
