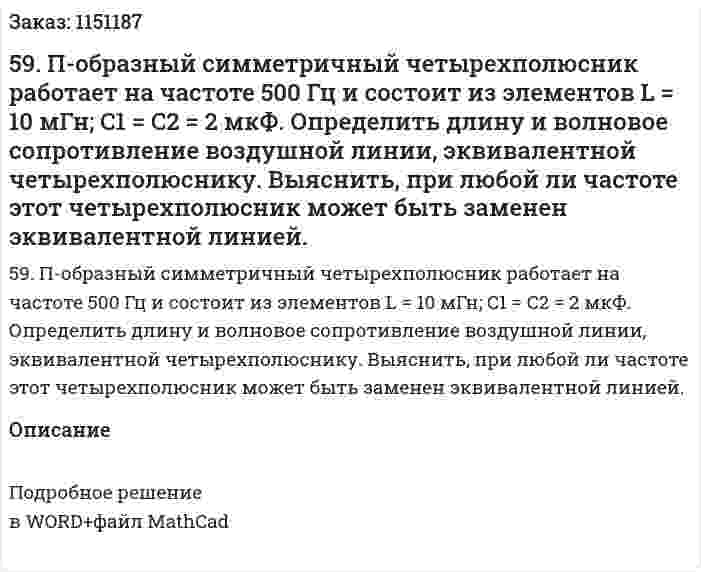

59. П-образный симметричный четырехполюсник работает на частоте 500 Гц и состоит из элементов L = 10 мГн; C1 = C2 = 2 мкФ. Определить длину и волновое сопротивление воздушной линии, эквивалентной четырехполюснику. Выяснить, при любой ли частоте этот четырехполюсник может быть заменен эквивалентной линией.
59. П-образный симметричный четырехполюсник работает на частоте 500 Гц и состоит из элементов L = 10 мГн; C1 = C2 = 2 мкФ. Определить длину и волновое сопротивление воздушной линии, эквивалентной четырехполюснику. Выяснить, при любой ли частоте этот четырехполюсник может быть заменен эквивалентной линией.
Описание
Подробное решение в WORD+файл MathCad
- (5 баллов) В трёхфазную четырёхпроводную сеть включили звездой лампы накаливания мощностью Р = 200 Вт каждая. В фазу А включили 40 ламп, в фазу В – 60 ламп, в фазу С – 30 ламп. Линейное напряжение сети Uном = 380 В. Определить токи в фазах и начертить в масштабе векторную диаграмму цепи (учитывая, что лампы являются активной нагрузкой). Из диаграммы графически найти ток в нулевом проводе.
- (5 баллов) В трёхфазную четырёхпроводную сеть включили звездой лампы накаливания мощностью Р = 200 Вт каждая. В фазу А включили 40 ламп, в фазу В – 60 ламп, в фазу С – 30 ламп. Линейное напряжение сети Uном = 380 В. Определить токи в фазах и начертить в масштабе векторную диаграмму цепи (учитывая, что лампы являются активной нагрузкой). Из диаграммы графически найти ток в нулевом проводе.
- (5 баллов) Графоаналитическим методами (сложения и пересечения характеристик) определите токи и напряжения на элементах, если известно: Uab = 6 В; R = 10 Ом.
- (5 баллов) Графоаналитическим методами (сложения и пересечения характеристик) определите токи и напряжения на элементах, если известно: Uab = 6 В; R = 10 Ом.
- (5 баллов) Графоаналитическим методами (сложения и пересечения характеристик) определите токи и напряжения на элементах, если известно: Uab = 6 В; R = 12 Ом.
- (5 баллов) Графоаналитическим методами (сложения и пересечения характеристик) определите токи и напряжения на элементах, если известно: Uab = 6 В; R = 12 Ом.
- (5 баллов) Определить ток I3 в цепи, если известно: R = 1,5 Ом; Uaf = 36 В.
- 50) Понижающий импульсный регулятор постоянного напряжения. Устройство, принцип действия в режиме непрерывного и прерывистого тока дросселя, временные диаграммы, регулировочная и внешняя характеристики. Граничное условие возникновения режима прерывистого тока дросселя (ответ на теоретический вопрос экзамена)
- 5-23. Как изменятся токи цепи (рис. 5-23), если перегорит предохранитель Пр1? Указать неправильный ответ: 1. IA уменьшится 2. IB уменьшится 3. IC уменьшится 4. IAB не изменится 5. IBC не изменится
- 5-23. Как изменятся токи цепи (рис. 5-23), если перегорит предохранитель Пр1? Указать неправильный ответ: 1. IA уменьшится 2. IB уменьшится 3. IC уменьшится 4. IAB не изменится 5. IBC не изменится
- 58. В какой и пяти схем, представленных на рис. 102, напряжение и ток потребителя выражаются соответственно функциями u=112sin(ωt-11°30’), i=2.8sin(ωt-48°20’), и каковы параметры этой схемы?
- 58. В какой и пяти схем, представленных на рис. 102, напряжение и ток потребителя выражаются соответственно функциями u=112sin(ωt-11°30’), i=2.8sin(ωt-48°20’), и каковы параметры этой схемы?
- 59. Мостовой двухполупериодный выпрямитель (рис. 16, в) используется для питания устройства с рабочим режимом U0в = 36 В и I0в = 1 А. Определить необходимые значения входного напряжения и тока выпрямителя. Указать через какие диоды протекает ток в течение положительного и отрицательного полупериодов входного напряжения.
- 59. П-образный симметричный четырехполюсник работает на частоте 500 Гц и состоит из элементов L = 10 мГн; C1 = C2 = 2 мкФ. Определить длину и волновое сопротивление воздушной линии, эквивалентной четырехполюснику. Выяснить, при любой ли частоте этот четырехполюсник может быть заменен эквивалентной линией.
