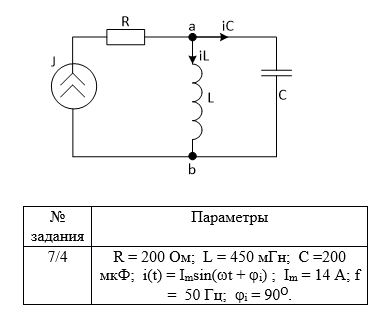

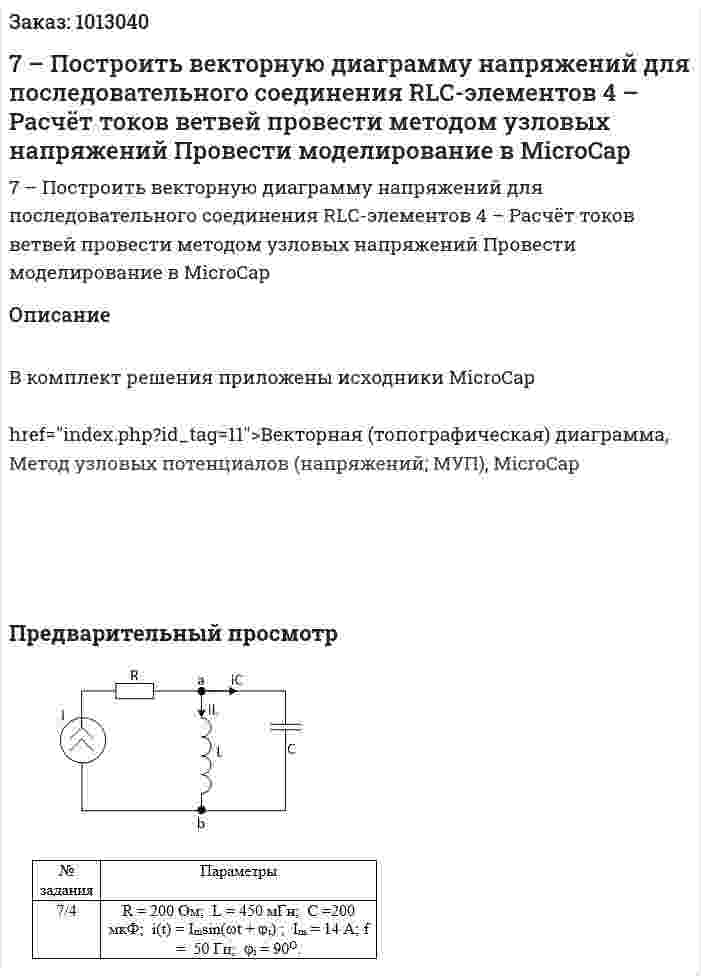

7 – Построить векторную диаграмму напряжений для последовательного соединения RLС-элементов 4 – Расчёт токов ветвей провести методом узловых напряжений Провести моделирование в MicroCap
7 – Построить векторную диаграмму напряжений для последовательного соединения RLС-элементов 4 – Расчёт токов ветвей провести методом узловых напряжений Провести моделирование в MicroCap
Описание
В комплект решения приложены исходники MicroCap
Векторная (топографическая) диаграмма, Метод узловых потенциалов (напряжений; МУП), MicroCap
- 7 – Построить векторную диаграмму напряжений для последовательного соединения RLС-элементов 4 – Расчёт токов ветвей провести методом узловых напряжений Провести моделирование в MicroCap
- 7. Рассчитать Z – параметры симметричного четырёхполюсника, если известно, что в режиме холостого хода при включении четырёхполюсника по схеме рис. 10, а показания вольтметра и амперметра на входе U1=70,7 В; I1=5 А; вольтметра на выходе U2=56 В. Показания ваттметров: P1=250 Вт; P2=120 Вт. Определение знака аргумента произвести по осциллограмме рис. 11.
- 7. Рассчитать Z – параметры симметричного четырёхполюсника, если известно, что в режиме холостого хода при включении четырёхполюсника по схеме рис. 10, а показания вольтметра и амперметра на входе U1=70,7 В; I1=5 А; вольтметра на выходе U2=56 В. Показания ваттметров: P1=250 Вт; P2=120 Вт. Определение знака аргумента произвести по осциллограмме рис. 11.
- 7(УО). Решите задачу 6, предполагая, что передаточная функция операционного усиления (ОУ) описывается выражением К0у(p) = K0/(1+ptоу), где tоу – постоянная времени ОУ, определяющая ширину полосы пропускания усилителя, не охваченного цепями обратной связи. Вычислите граничную частоту ωгр рассматриваемого устройства, определив ее как ту частоту, на которой модуль коэффициента передачи по напряжению уменьшается до значения 0.707 от максимальной величины, достигаемой на нулевой частоте.
- 87 л аммиака (27 ºС, 200 кПа) пропустили через 40,00 мл 20 % раствора серной кислоты (ρ = 1,35 г/см3 ). Рассчитайте массовые доли веществ в растворе
- 8) Бегуны, ранги которых при построении по росту были 1, 2, 3, …, 10, заняли на состязаниях следующие места: 6, 5, 1, 4, 2, 7, 8, 10, 3, 9. Как велика ранговая корреляция между ростом и быстротой бега?
- 8. Вероятность появления события А равна 0.6. Какова вероятность того, что при 800 испытаниях событие А появится: а). ровно 470 раз; б) не более 470 раз?
- 702 (697). В точке А (рис. 74) расположен заряд q1, в точке В – заряд q2. Найти проекцию на ось Х вектора напряженности результирующего поля в точках C и D, если АС = 6 см, СВ = BD = 3 см. Решить задачу для следующих значений зарядов: а) q1 = 40 нКл, q2 = 10 нКл; б) q1 = 40 нКл, q2 = -10 нКл; в) q1 = -40 нКл, q2 = 10 нКл; г) q1 = -40 нКл, q2 = -10 нКл;
- 7,8 г калия опустили в 200 г 15% раствора хлорида алюминия. Чему равна массовая доля веществ в полученном растворе?
- 7 Найти активную мощность, выделяемую в цепи на рисунке 1, если: u = (100√2sin(ωt) + 40√2sin(2ωt)) В, r = 20 Ом, ωL = 10 Ом.
- 7 Найти активную мощность, выделяемую в цепи на рисунке 1, если: u = (100√2sin(ωt) + 40√2sin(2ωt)) В, r = 20 Ом, ωL = 10 Ом.
- 7(О). К нелинейному резистору с ВАХ вида i(u) = 15 + 0,8(u - 2,5) + 0,16(u - 2,5)2 + 0,07(u - 2,5)3, мА приложено напряжение u(t) = 2,5 + 0,6cosωt, В. Найдите амплитуды гармонических составляющих тока I0, Im1, Im2, Im3.
- 7(О). К нелинейному резистору с ВАХ вида i(u) = 15 + 0,8(u - 2,5) + 0,16(u - 2,5)2 + 0,07(u - 2,5)3, мА приложено напряжение u(t) = 2,5 + 0,6cosωt, В. Найдите амплитуды гармонических составляющих тока I0, Im1, Im2, Im3.
- 7 Определить необходимые параметры полупроводниковых диодов для мостового выпрямителя и выбрать соответствующий тип диодов, если известно, что в нагрузочном резисторе сопротивлением R_н=600 Ом выпрямленный ток Iн=200 мА. Найти значение коэффициента трансформации трансформатора, подключенного к сети напряжением U1=220 B.
