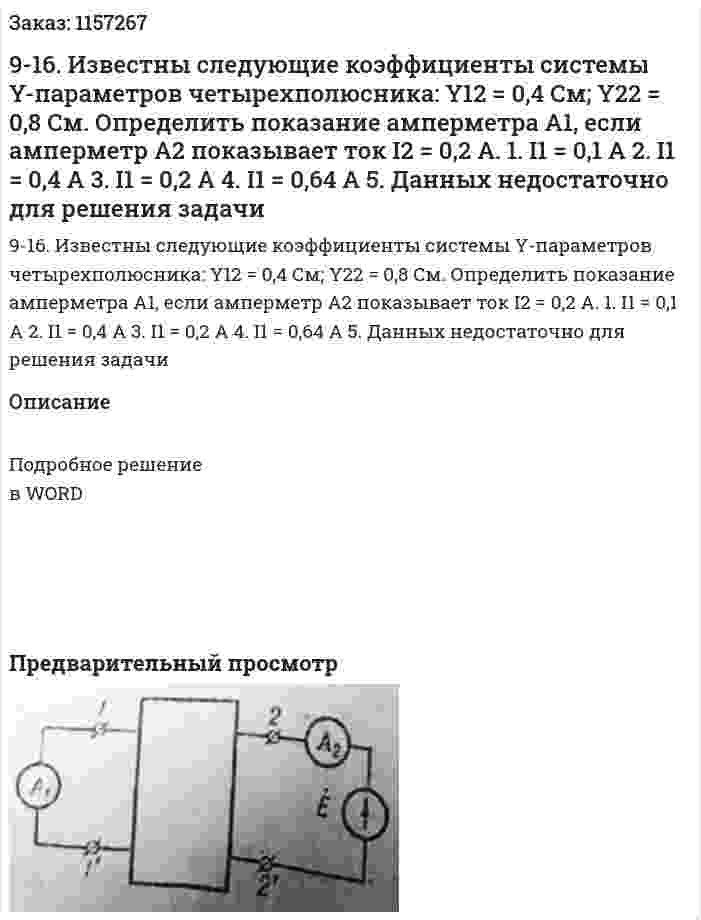

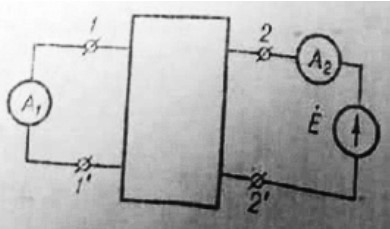

9-16. Известны следующие коэффициенты системы Y-параметров четырехполюсника: Y12 = 0,4 См; Y22 = 0,8 См. Определить показание амперметра А1, если амперметр А2 показывает ток I2 = 0,2 А. 1. I1 = 0,1 А 2. I1 = 0,4 А 3. I1 = 0,2 А 4. I1 = 0,64 А 5. Данных недостаточно для решения задачи
9-16. Известны следующие коэффициенты системы Y-параметров четырехполюсника: Y12 = 0,4 См; Y22 = 0,8 См. Определить показание амперметра А1, если амперметр А2 показывает ток I2 = 0,2 А. 1. I1 = 0,1 А 2. I1 = 0,4 А 3. I1 = 0,2 А 4. I1 = 0,64 А 5. Данных недостаточно для решения задачи
Описание
Подробное решение в WORD
- 9-16. Известны следующие коэффициенты системы Y-параметров четырехполюсника: Y12 = 0,4 См; Y22 = 0,8 См. Определить показание амперметра А1, если амперметр А2 показывает ток I2 = 0,2 А. 1. I1 = 0,1 А 2. I1 = 0,4 А 3. I1 = 0,2 А 4. I1 = 0,64 А 5. Данных недостаточно для решения задачи
- 9-37. Вычислить комплекс входного сопротивления симметричного четырехполюсника. Из опытов х.х. и к.з. определено U1Х = 100ej60° В; I1Х = 10ej30° А; U1К = 100ej30° В; I1К = 10e-j30°. Четырехполюсник нагружен на повторное сопротивление. 1. Z = 100ej30° Ом 2. Z = 10ej90° Ом 3. Z = 10ej45° Ом 4. Z = (10+j10) Ом 5. Z = (10-j10) Ом
- 9-37. Вычислить комплекс входного сопротивления симметричного четырехполюсника. Из опытов х.х. и к.з. определено U1Х = 100ej60° В; I1Х = 10ej30° А; U1К = 100ej30° В; I1К = 10e-j30°. Четырехполюсник нагружен на повторное сопротивление. 1. Z = 100ej30° Ом 2. Z = 10ej90° Ом 3. Z = 10ej45° Ом 4. Z = (10+j10) Ом 5. Z = (10-j10) Ом
- 9(О). Цепь (рис. I.7) содержит ОУ с бесконечно большим входным и нулевым выходным сопротивлением. Коэффициент К0 постоянен на всех частотах. Найдите передаточную функцию системы К(p) = Uвых(p)/Uвы(p).
- 9. Параметры П- образной схемы замещения следующие: Z4=10 Ом; Z5=-j*10 Ом; Z6=j*10 Ом. Определить коэффициенты А, В, С, D.
- 9. Параметры П- образной схемы замещения следующие: Z4=10 Ом; Z5=-j*10 Ом; Z6=j*10 Ом. Определить коэффициенты А, В, С, D.
- 9(Р). Ко входу усилителя, транзистор которого имеет ВАХ, заданную в условиях задачи 8, приложено напряжение uбэ(t) = 0,9 + 0,75cosωt, В. Определите постоянную составляющую коллекторного тока I0.
- 8(О). Проходная характеристика (мА) биполярного транзистора ik = f(uбэ) в окрестности рабочей точки U0 = 1,2 В задана многочленом ik(uбэ) = 15 + 40(uбэ - 1,2) + 6,5(uбэ - 1,2)2 + 2,5(uбэ - 1,2)3. Найдите выражение колебательной характеристики Im1 = f(Um), полагая, что к базе транзистора приложено напряжение uбэ(t) = 1,2 + Umcosωt, В.
- 8(О). Проходная характеристика (мА) биполярного транзистора ik = f(uбэ) в окрестности рабочей точки U0 = 1,2 В задана многочленом ik(uбэ) = 15 + 40(uбэ - 1,2) + 6,5(uбэ - 1,2)2 + 2,5(uбэ - 1,2)3. Найдите выражение колебательной характеристики Im1 = f(Um), полагая, что к базе транзистора приложено напряжение uбэ(t) = 1,2 + Umcosωt, В.
- 8(УО). Активная цепь (рис. I.6) содержит ОУ с вещественным, не зависящим от частоты коэффициентом усиления К0. Получите выражение для передаточной функции К(p) = Uвых(p)/Uвы(p) данной системы.
- 9-12. Известны следующие коэффициенты симметричного четырехполюсника: А = 2,5ej30°; В = 2ej30° Ом. Определить коэффициент Н21 Н-параметров этого же четырехполюсника: [U1/I2] = [H][I1/U2]. 1. 2,5ej30° 2. 0,5e-j30° 3. 0,4e-j30° 4. 5ej60° 5. 2ej30°
- 9-12. Известны следующие коэффициенты симметричного четырехполюсника: А = 2,5ej30°; В = 2ej30° Ом. Определить коэффициент Н21 Н-параметров этого же четырехполюсника: [U1/I2] = [H][I1/U2]. 1. 2,5ej30° 2. 0,5e-j30° 3. 0,4e-j30° 4. 5ej60° 5. 2ej30°
- 9-15. Известны следующие коэффициенты Z-параметров четырехполюсника: Z11 = 200 Ом, Z21 = 100 Ом. Определить показания амперметра А1 и вольтметра V2, вольтметр V1 показывает 20 В. 1. I1 = 0,2 А; U2 = 20 В 2. I1 = 0,1 А; U2 = 10 В 3. I1 = 0,2 А; U2 = 10 В 4. I1 = 0,1 А; U2 = 20 В 5. I1 = 1/15 А; U2 = 20/3 В
- 9-15. Известны следующие коэффициенты Z-параметров четырехполюсника: Z11 = 200 Ом, Z21 = 100 Ом. Определить показания амперметра А1 и вольтметра V2, вольтметр V1 показывает 20 В. 1. I1 = 0,2 А; U2 = 20 В 2. I1 = 0,1 А; U2 = 10 В 3. I1 = 0,2 А; U2 = 10 В 4. I1 = 0,1 А; U2 = 20 В 5. I1 = 1/15 А; U2 = 20/3 В
