Заказ: 1011168

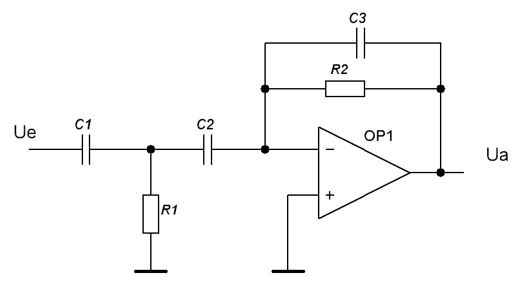

Активный фильтр на операционном усилителе (ОУ) 1. Для данной принципиальной схемы фильтра выведите передаточную функцию и приведите ее к канонической форме. Постройте ЛАЧХ и ЛФЧХ. 2. Определите коэффициент демпфирования ξ. 3. Определите сопрягающую частоту и амплитуду в децибелах, соответствующую этой частоте. 4. Определите резонансную частоту, амплитуду в децибелах, соответствующую этой частоте и частоту среза.
Активный фильтр на операционном усилителе (ОУ) 1. Для данной принципиальной схемы фильтра выведите передаточную функцию и приведите ее к канонической форме. Постройте ЛАЧХ и ЛФЧХ. 2. Определите коэффициент демпфирования ξ. 3. Определите сопрягающую частоту и амплитуду в децибелах, соответствующую этой частоте. 4. Определите резонансную частоту, амплитуду в децибелах, соответствующую этой частоте и частоту среза.
Описание
Исходные данные:
R1 = 12 кОм
R2 = 5,1 кОм
С1 = 0,056 мкФ
С2 = 0,056 мкФ
C3 = 0,015 мкФ
