Анализ и расчёт электрической цепи постоянного тока (вариант 27)

Для заданного в таблице 1.1 варианта:

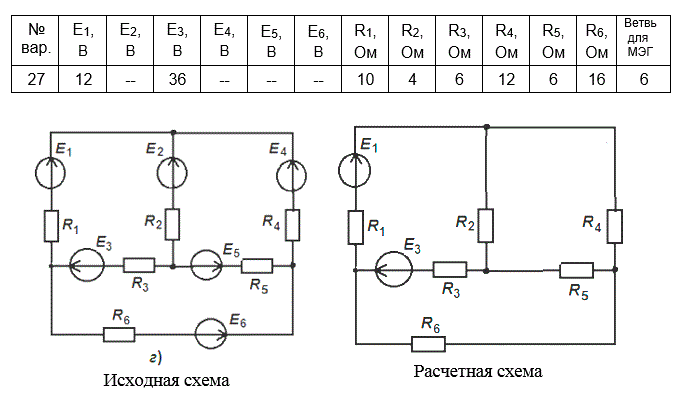

1.1.1. Выписать значения параметров элементов цепи и вычертить в соответствии с ГОСТ расчётную схему цепи с обозначением условно положительных направлений токов и напряжений ветвей. Выбор обобщенной схемы цепи (рис. 1.1: а, б, в или г) осуществляется следующим образом. Если заданный преподавателем для выполнения КР1 студенту номер варианта N делится на 4 без остатка (и в варианте №1), то рассчитывается схема рис. 1.1а; при остатке 1 (и в варианте №2) рассчитывается схема рис. 1.1б; при остатке 2 (и в варианте №3) - схема рис. 1.1в; и, наконец, при остатке 3 рассчитывается схема рис. 1.1г.
1.1.2. Провести топологический анализ схемы цепи (определить число ветвей, узлов и независимых контуров).
1.1.3. Составить необходимое для расчёта цепи число уравнений по первому и второму законам Кирхгофа.
1.1.4. Упростить схему цепи посредством замены пассивного треугольника схемы эквивалентной звездой, рассчитав сопротивления её лучей (ветвей).
1.1.5. Рассчитать упрощенную схему цепи методом узловых напряжений (методом двух узлов).
1.1.6. Рассчитать ток в указанной в табл. 1.1 ветви исходной схемы методом эквивалентного генератора (МЭГ) и сравнить полученное значение тока со значением, рассчитанным посредством метода двух узлов.
1.1.7. Выполнить проверку расчёта токов и напряжений всех шести ветвей исходной цепи построением в масштабе потенциальной диаграммы одного из контуров, в ветви которого включен хотя бы один источник напряжения, и подтверждением выполнения условия баланса мощностей.
1.1.9. Сформулировать выводы по результатам выполненного задания 1.1.

Подробное решение в WORD+файлы моделирования в MicroCap

Законы Кирхгофа, Метод эквивалентного генератора (МЭГ), Баланс мощностей, Потенциальная диаграмма, Метод узловых потенциалов (напряжений; МУП), Метод двух узлов, MicroCap

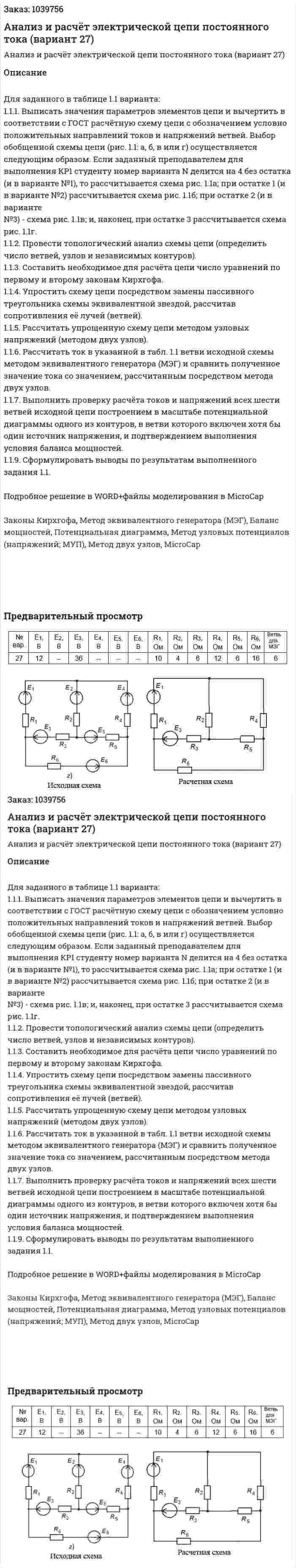

Предварительный просмотр
