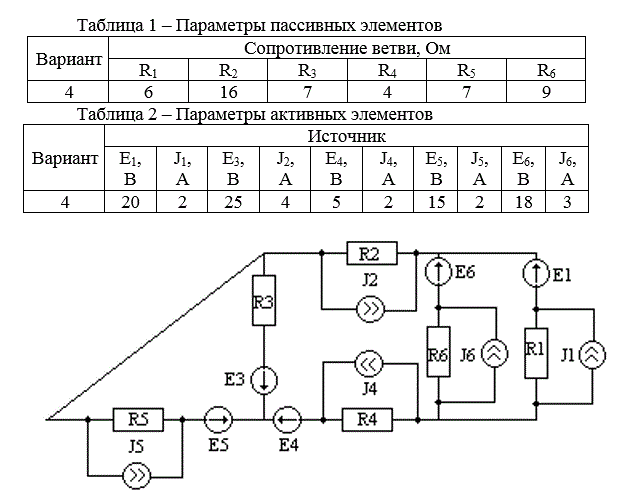

Анализ линейной цепи постоянного тока Вариант 10. Схема 3 Вариант сопротивлений – 4 Вариант источников – 4

Для заданного варианта схемы цепи с параметрами пассивных элементов, указанных в таблице 1 и параметрами активных элементов из таблицы 2 выполнить:
1. Анализ по методу контурных токов:
• Преобразовать источник тока в эквивалентный источник ЭДС;
• Полученную схему рассчитать методом контурных токов;
• Определить напряжение каждого участка схемы;
• Определить напряжение каждого пассивного элемента схемы;
• Проверить полученное решение по законам Кирхгофа;
• Составить баланс мощности для эквивалентной схемы (с источниками ЭДС);
• Составить баланс мощности для исходной схемы (с источниками тока).
2. Рассчитать токи по методу узловых потенциалов.
3. Изобразить эквивалентную и исходную схему с указанием истинных направлений токов.
4. Построить потенциальные диаграммы для внешнего и любого внутреннего контуров.
5. Определить токи во второй ветви методом эквивалентного генератора (расчет проводить для эквивалентной схемы).
6. Считая сопротивление R2 изменяющимся от 0 до ∞, рассчитать, построить и проанализировать графики зависимостей: U2=f1(I2), P2=f2(I2), R2=f3(I2). При построении графиков использовать методы анализа функций.
7. Выполнить эквивалентное преобразование эквивалентной схемы без учета ЭДС относительно пассивного элемента шесть.
8. Варианты заданий выбирать по таблице 3.


Подробное решение в WORD - 17 страниц + файл моделирования в MicroCap

Законы Кирхгофа, Метод контурных токов (МКТ), Метод эквивалентного генератора (МЭГ), Баланс мощностей, Потенциальная диаграмма, Метод узловых потенциалов (напряжений; МУП), MicroCap

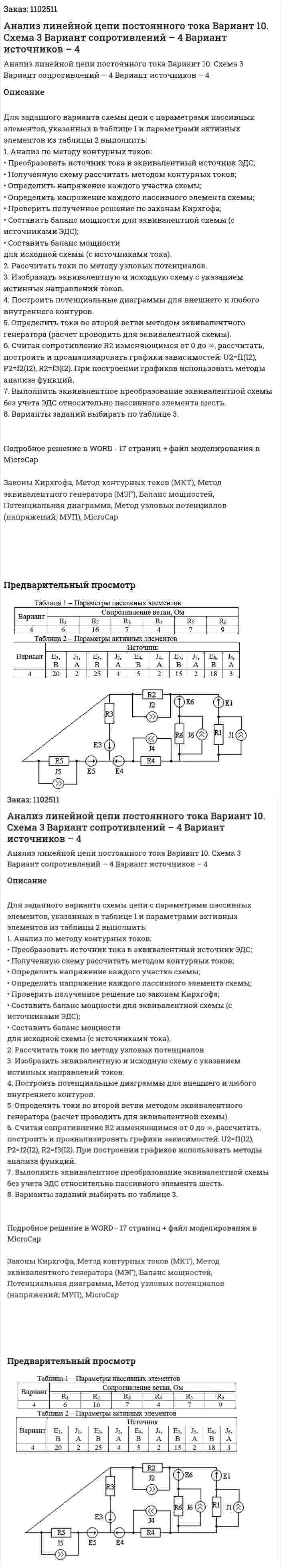

Предварительный просмотр
