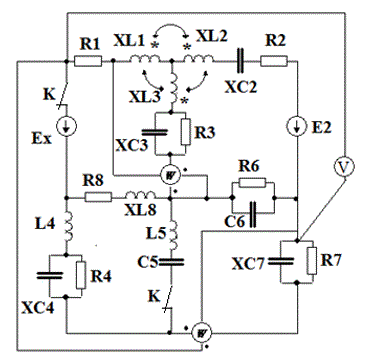

Анализ линейной цепи синусоидального тока Вариант 10 Группа 1 Вариант активных элементов 1 Вариант схемы 2 Вариант пассивных элементов 10

Дано
f=50 Гц;
M12=16 мГн;
M13=32 мГн;
Eх (t)=141·sin⁡(ωt+〖45〗^o )В;
E2 (t)=100·sin⁡(ωt+〖45〗^o )В;
R1=7 Ом;
XL1=5 Ом;
R2=3 Ом;
XL2=3 Ом;
XC2=4 Ом;
R3=4 Ом;
XC3=3 Ом;
XL3=2 Ом;
L4=6,37 мГн;
XC4=5 Ом;
R4=5 Ом;
L5=6,37 мГн;
C5=133 мкФ;
R6=4 Ом;
C6=177 мкФ;
R7=6 Ом;
XC7=6 Ом;
R8=2 Ом;
XL8=4 Ом;
M23=25 мГн;


Для заданного варианта схемы цепи с параметрами активных элементов, указанных в таблице 2 и параметрами пассивных элементов из таблицы 3 выполнить:
1. Преобразовать схему к трехконтурному виду.
2. Для преобразованной схемы выполнить анализ методом контурных токов и методом узловых потенциалов. Сравнить полученные результаты.
3. Выполнить обратное преобразование схемы.
4. Для исходной схемы:
4.1. Проверить баланс мощности.
4.2. Построить ТВДН для всех внутренних контуров и для внешнего контура.
4.3. Построить ВДТ.
4.4 Определить показания ваттметров.
4.5 Определить показания вольтметра.
4.6. Построить на одном графике i3(t), i5(t), i6(t) и i8(t). Проверить на построенном графике выполняемость первого закона Кирхгофа.
5. При разомкнутых ключах К (ключи нормально замкнуты) подобрать C2 так, чтобы в R2 протекал максимальный ток.


Подробное решение в WORD - 15 страниц +файл MathCad с расчетами

Законы Кирхгофа, Метод контурных токов (МКТ), Баланс мощностей, Векторная (топографическая) диаграмма, Метод узловых потенциалов (напряжений; МУП)

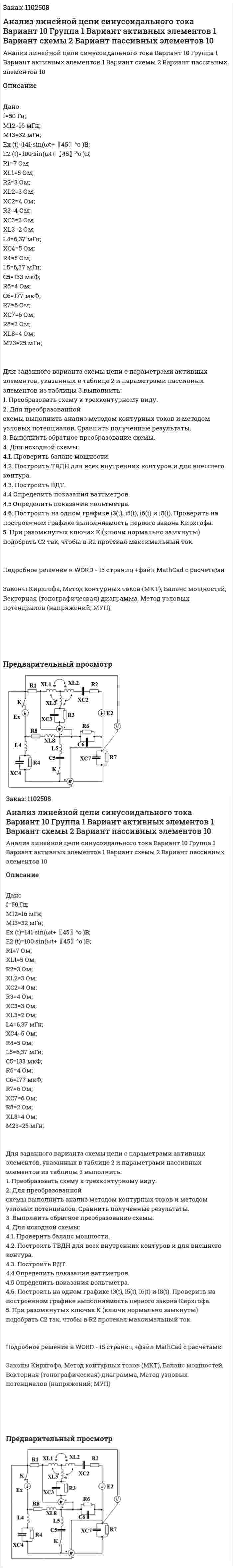

Предварительный просмотр
