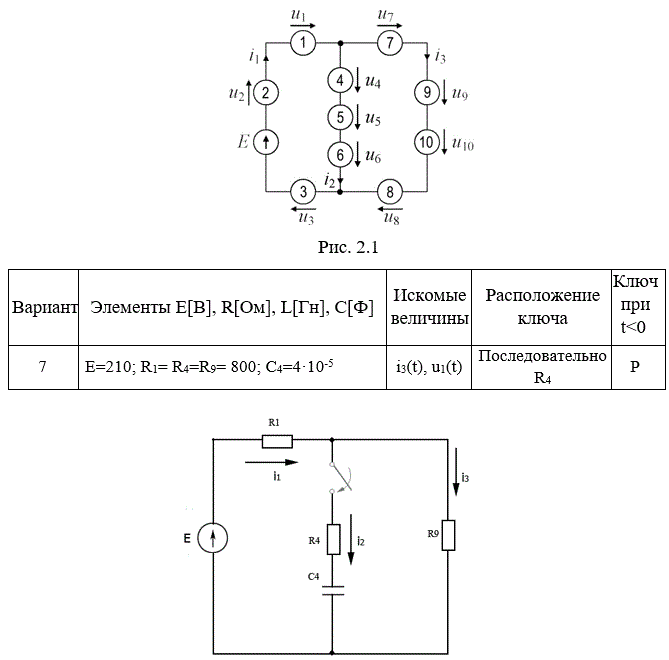

Анализ переходного процесса в цепи первого порядка Выполнить анализ переходного процесса в цепи первого порядка. Структура электрической цепи изображена на рисунке 2.1 в обобщённом виде.Перед расчётом необходимо составить схему цепи, воспользовавшись информацией приложения Б, таблицы 2.1. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии. Рекомендованным преподавателем методом требуется определить и построить в интервале времени (0…7)τ[c] заданные кривые ik(t), um(t). Вариант 7
Анализ переходного процесса в цепи первого порядка Выполнить анализ переходного процесса в цепи первого порядка. Структура электрической цепи изображена на рисунке 2.1 в обобщённом виде.Перед расчётом необходимо составить схему цепи, воспользовавшись информацией приложения Б, таблицы 2.1. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии. Рекомендованным преподавателем методом требуется определить и построить в интервале времени (0…7)τ[c] заданные кривые ik(t), um(t). Вариант 7
Описание
Подробное решение в WORD+файл MathCad
Классический метод
![Анализ переходного процесса в цепи первого порядка Выполнить анализ переходного процесса в цепи первого порядка. Структура электрической цепи изображена на рисунке 2.1 в обобщённом виде.Перед расчётом необходимо составить схему цепи, воспользовавшись информацией приложения Б, таблицы 2.1. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии. Рекомендованным преподавателем методом требуется определить и построить в интервале времени (0…7)τ[c] заданные кривые ik(t), um(t). Вариант 7 (Решение → 2270)](/assets/img/1.png)
- Анализ переходного процесса в цепи первого порядка Выполнить анализ переходного процесса в цепи первого порядка. Структура электрической цепи изображена на рисунке 2.1 в обобщённом виде.Перед расчётом необходимо составить схему цепи, воспользовавшись информацией приложения Б, таблицы 2.1. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии. Рекомендованным преподавателем методом требуется определить и построить в интервале времени (0…7)τ[c] заданные кривые ik(t), um(t). Вариант 7
- Анализ переходного процесса в цепи первого порядка Выполнить анализ переходного процесса в цепи первого порядка. Структура электрической цепи изображена на рисунке 2.1 в обобщённом виде.Перед расчётом необходимо составить схему цепи, воспользовавшись информацией приложения Б, таблицы 2.1. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии. Рекомендованным преподавателем методом требуется определить и построить в интервале времени (0…7)τ[c] заданные кривые ik(t), um(t). Вариант 9
- Анализ переходного процесса в цепи первого порядка Выполнить анализ переходного процесса в цепи первого порядка. Структура электрической цепи изображена на рисунке 2.1 в обобщённом виде.Перед расчётом необходимо составить схему цепи, воспользовавшись информацией приложения Б, таблицы 2.1. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии. Рекомендованным преподавателем методом требуется определить и построить в интервале времени (0…7)τ[c] заданные кривые ik(t), um(t). Вариант 9
- Анализ переходных процессов в линейных цепях Вариант 18
- Анализ переходных процессов в линейных цепях Вариант 18
- Анализ переходных процессов в линейных цепях. Расчет переходного процесса и определение искомой величины в цепи постоянного тока классическим и операторным методами при изменении приложенного напряжения со значения Е/2 до Е. Исходные данные к работе: Вариант 22 (М.У.) E = 10B, L = 1мГн, С = 10мкФ.
- Анализ переходных процессов в линейных цепях. Расчет переходного процесса и определение искомой величины в цепи постоянного тока классическим и операторным методами при изменении приложенного напряжения со значения Е/2 до Е. Исходные данные к работе: Вариант 22 (М.У.) E = 10B, L = 1мГн, С = 10мкФ.
- Анализ переходного процесса в цепи второго порядка Выполнить анализ переходного процесса в цепи второго порядка. Структуры электрических цепей изображены на рисунке 2.2 в обобщённом виде. Перед расчётом необходимо составить схему цепи, воспользовавшись информацией приложения Б, таблицы 2.2. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии. Рекомендованным преподавателем методом требуется определить и построить заданные кривые ik(t), um(t). Интервал времени, в пределах которого нужно выполнить построение кривых, нужно выбрать таким образом, чтобы отклонение тока и напряжения от установившегося не превышало 2%. Вариант 9
- Анализ переходного процесса в цепи первого порядка Выполнить анализ переходного процесса в цепи первого порядка. Структура электрической цепи изображена на рисунке 2.1 в обобщённом виде.Перед расчётом необходимо составить схему цепи, воспользовавшись информацией приложения Б, таблицы 2.1. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии. Рекомендованным преподавателем методом требуется определить и построить в интервале времени (0…7)τ[c] заданные кривые ik(t), um(t). Вариант 3
- Анализ переходного процесса в цепи первого порядка Выполнить анализ переходного процесса в цепи первого порядка. Структура электрической цепи изображена на рисунке 2.1 в обобщённом виде.Перед расчётом необходимо составить схему цепи, воспользовавшись информацией приложения Б, таблицы 2.1. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии. Рекомендованным преподавателем методом требуется определить и построить в интервале времени (0…7)τ[c] заданные кривые ik(t), um(t). Вариант 3
- Анализ переходного процесса в цепи первого порядка Выполнить анализ переходного процесса в цепи первого порядка. Структура электрической цепи изображена на рисунке 2.1 в обобщённом виде.Перед расчётом необходимо составить схему цепи, воспользовавшись информацией приложения Б, таблицы 2.1. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии. Рекомендованным преподавателем методом требуется определить и построить в интервале времени (0…7)τ[c] заданные кривые ik(t), um(t). Вариант 4
- Анализ переходного процесса в цепи первого порядка Выполнить анализ переходного процесса в цепи первого порядка. Структура электрической цепи изображена на рисунке 2.1 в обобщённом виде.Перед расчётом необходимо составить схему цепи, воспользовавшись информацией приложения Б, таблицы 2.1. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии. Рекомендованным преподавателем методом требуется определить и построить в интервале времени (0…7)τ[c] заданные кривые ik(t), um(t). Вариант 4
- Анализ переходного процесса в цепи первого порядка Выполнить анализ переходного процесса в цепи первого порядка. Структура электрической цепи изображена на рисунке 2.1 в обобщённом виде.Перед расчётом необходимо составить схему цепи, воспользовавшись информацией приложения Б, таблицы 2.1. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии. Рекомендованным преподавателем методом требуется определить и построить в интервале времени (0…7)τ[c] заданные кривые ik(t), um(t). Вариант 5
- Анализ переходного процесса в цепи первого порядка Выполнить анализ переходного процесса в цепи первого порядка. Структура электрической цепи изображена на рисунке 2.1 в обобщённом виде.Перед расчётом необходимо составить схему цепи, воспользовавшись информацией приложения Б, таблицы 2.1. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии. Рекомендованным преподавателем методом требуется определить и построить в интервале времени (0…7)τ[c] заданные кривые ik(t), um(t). Вариант 5
