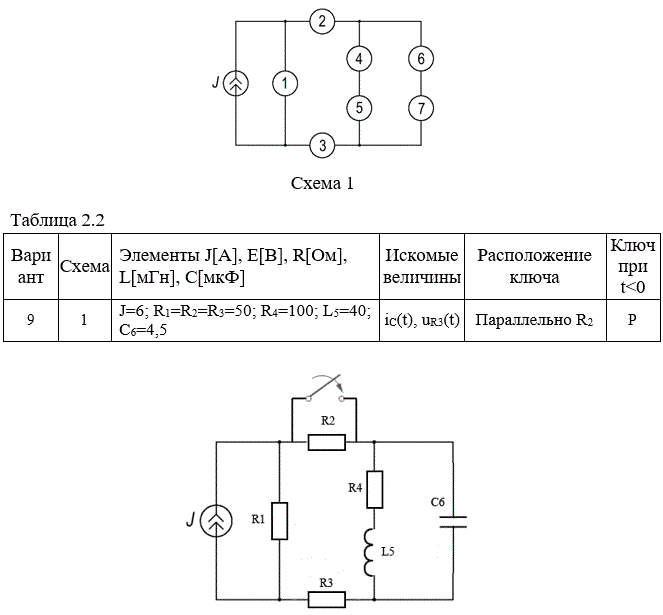

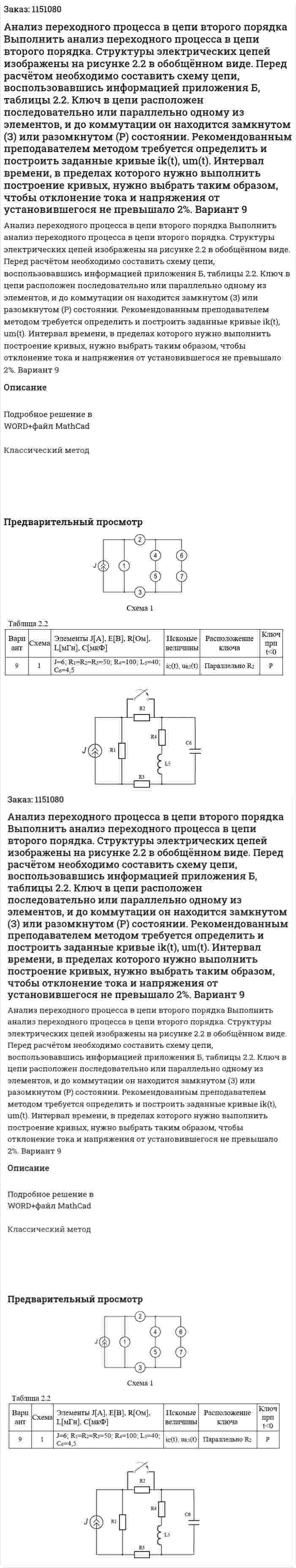

Анализ переходного процесса в цепи второго порядка Выполнить анализ переходного процесса в цепи второго порядка. Структуры электрических цепей изображены на рисунке 2.2 в обобщённом виде. Перед расчётом необходимо составить схему цепи, воспользовавшись информацией приложения Б, таблицы 2.2. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии. Рекомендованным преподавателем методом требуется определить и построить заданные кривые ik(t), um(t). Интервал времени, в пределах которого нужно выполнить построение кривых, нужно выбрать таким образом, чтобы отклонение тока и напряжения от установившегося не превышало 2%. Вариант 9
