Анализ симметричной трехфазной цепи
Анализ симметричной трехфазной цепи
Описание
Требуется:

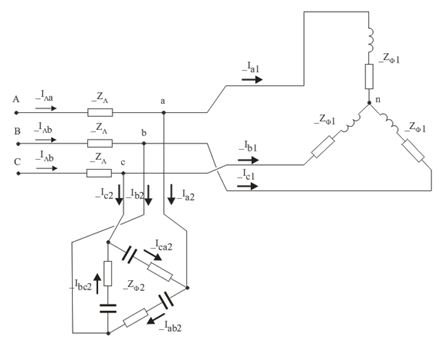

- изобразить подробную схему цепи с представлением всех элементов и способа соединения и фаз электроприемников треугольником или звездой, указав условно положительные направления токов и напряжений;
- найти токи, напряжения, мощности всех элементов цепи Расчет провести для одной из фаз, предварительно выполнив эквивалентные преобразования цепи. Соответствующие величины для остальных фаз получить, использую переворачиваемые множители;
- проверить правильность расчета по законам Кирхгофа для двух контуров и двух узловых точек исходной цепи; проверить баланс мощности исходной цепи;
Построить топографическую векторную диаграмму напряжений, отметив потенциалы точек А,В,С,N,a,b,c,n и совмещенную с ней векторную диаграмму токов исходной цепи.
Параметры цепи.
Действующее значение линейного тока:
Iл = 12 А
Параметры сопротивлений симметричных приемников:
Zф1 = 4+j2 Ом
Zф2 = 5-j15 Ом
Zл = 0.3+j0.4 Ом
Законы Кирхгофа, Баланс мощностей, Векторная (топографическая) диаграмма, Соединение "звезда", Соединение "треугольник"
- Анализ симметричных трехфазных цепей1. Найти токи, напряжения и мощности на всех участках цепи. Расчет провести для одной из фаз, предварительно проведя эквивалентные преобразования схемы. Значения для остальных фаз получить, используя поворачивающие множители. 2. Проверить правильность расчета по законам Кирхгофа для двух контуров и двух узловых точек нагрузки 3. Для двух ваттметров, включенных в начале схемы записать из показания и определить мощность, потребляемую рассматриваемой цепью 4. Проверить баланс активной мощности, сравнить суммарную активную мощность всех элементов и суммарное показание ваттметров Вариант 10Дано: Приёмник №1 = Y(А3); Приёмник №2 = Y(А4); Iл = 10 А; Zф1=4+4j Ом; Zф2=4+3j Ом; Zл=0,3+0,4j Ом;
- Анализ симметричных трехфазных цепей1. Найти токи, напряжения и мощности на всех участках цепи. Расчет провести для одной из фаз, предварительно проведя эквивалентные преобразования схемы. Значения для остальных фаз получить, используя поворачивающие множители. 2. Проверить правильность расчета по законам Кирхгофа для двух контуров и двух узловых точек нагрузки 3. Для двух ваттметров, включенных в начале схемы записать из показания и определить мощность, потребляемую рассматриваемой цепью 4. Проверить баланс активной мощности, сравнить суммарную активную мощность всех элементов и суммарное показание ваттметров Вариант 10Дано: Приёмник №1 = Y(А3); Приёмник №2 = Y(А4); Iл = 10 А; Zф1=4+4j Ом; Zф2=4+3j Ом; Zл=0,3+0,4j Ом;
- Анализ симметричных трехфазных цепей1. Найти токи, напряжения и мощности на всех участках цепи. Расчет провести для одной из фаз, предварительно проведя эквивалентные преобразования схемы. Значения для остальных фаз получить, используя поворачивающие множители. 2. Проверить правильность расчета по законам Кирхгофа для двух контуров и двух узловых точек нагрузки, проверить баланс мощности исходной цепи 3. Построить топографическую векторную диаграмму напряжений, отметив потенциалы точек A, B, C, N, a, b, c, n и совмещенную с ней векторную диаграмму токов исходной цепи Дано: Uл = 660 В; Zф1 = 6-4j Ом; Zф2 = 15 Ом;
- Анализ симметричных трехфазных цепей1. Найти токи, напряжения и мощности на всех участках цепи. Расчет провести для одной из фаз, предварительно проведя эквивалентные преобразования схемы. Значения для остальных фаз получить, используя поворачивающие множители. 2. Проверить правильность расчета по законам Кирхгофа для двух контуров и двух узловых точек нагрузки, проверить баланс мощности исходной цепи 3. Построить топографическую векторную диаграмму напряжений, отметив потенциалы точек A, B, C, N, a, b, c, n и совмещенную с ней векторную диаграмму токов исходной цепи Дано: Uл = 660 В; Zф1 = 6-4j Ом; Zф2 = 15 Ом;
- Анализ симметричных трехфазных цепей 1. Рассчитать заданный вариант симметричной трехфазной цепи, изображенной на рисунке 1, т.е. найти токи, напряжения и мощности всех участков, пользуясь методами преобразования цепи (в комплексной форме). 2. Проверить правильность расчета по законам Кирхгофа для двух контуров исходной схемы и узловых точек нагрузки. 3. Для схемы двух ваттметров, включенных в начале схемы, записать их показания и определить мощность, потребляемую рассматриваемой цепью. 4. Поверить баланс активной, реактивной и полной мощностей. Сравнить суммарную активную мощность всех элементов и суммарное показание ваттметров. 5. Определить вид и величину компенсирующего устройства, которое нужно подключить к цепи, чтобы на входе в цепь коэффициент мощности был равен заданному. 6. На отдельном листе начертить заданную схему с указанием величины и характера сопротивлений отдельных участков, положительных направлений токов, напряжений и мощностей отдельных участков. 7. Построить топографическую векторную диаграмму заданной трехфазной цепи, причем графически показать, удовлетворяется ли первый закон Кирхгофа для всех узлов. На диаграмме изобразить только те токи, которые протекают в заданной схеме, токи же и напряжения промежуточных эквивалентных схем не указывать. 8. Данные для расчета приведены в таблице 1. 9. Zл = 10+j10 Ом Вариант 14 группа 2
- Анализ симметричных трехфазных цепей 1. Рассчитать заданный вариант симметричной трехфазной цепи, изображенной на рисунке 1, т.е. найти токи, напряжения и мощности всех участков, пользуясь методами преобразования цепи (в комплексной форме). 2. Проверить правильность расчета по законам Кирхгофа для двух контуров исходной схемы и узловых точек нагрузки. 3. Для схемы двух ваттметров, включенных в начале схемы, записать их показания и определить мощность, потребляемую рассматриваемой цепью. 4. Поверить баланс активной, реактивной и полной мощностей. Сравнить суммарную активную мощность всех элементов и суммарное показание ваттметров. 5. Определить вид и величину компенсирующего устройства, которое нужно подключить к цепи, чтобы на входе в цепь коэффициент мощности был равен заданному. 6. На отдельном листе начертить заданную схему с указанием величины и характера сопротивлений отдельных участков, положительных направлений токов, напряжений и мощностей отдельных участков. 7. Построить топографическую векторную диаграмму заданной трехфазной цепи, причем графически показать, удовлетворяется ли первый закон Кирхгофа для всех узлов. На диаграмме изобразить только те токи, которые протекают в заданной схеме, токи же и напряжения промежуточных эквивалентных схем не указывать. 8. Данные для расчета приведены в таблице 1. 9. Zл = 10+j10 Ом Вариант 14 группа 2
- Анализ симметричных трехфазных цепей 1. Рассчитать заданный вариант симметричной трехфазной цепи, изображенной на рисунке 1, т.е. найти токи, напряжения и мощности всех участков, пользуясь методами преобразования цепи (в комплексной форме). 2. Проверить правильность расчета по законам Кирхгофа для двух контуров исходной схемы и узловых точек нагрузки. 3. Для схемы двух ваттметров, включенных в начале схемы, записать их показания и определить мощность, потребляемую рассматриваемой цепью. 4. Поверить баланс активной, реактивной и полной мощностей. Сравнить суммарную активную мощность всех элементов и суммарное показание ваттметров. 5. Определить вид и величину компенсирующего устройства, которое нужно подключить к цепи, чтобы на входе в цепь коэффициент мощности был равен заданному. 6. На отдельном листе начертить заданную схему с указанием величины и характера сопротивлений отдельных участков, положительных направлений токов, напряжений и мощностей отдельных участков. 7. Построить топографическую векторную диаграмму заданной трехфазной цепи, причем графически показать, удовлетворяется ли первый закон Кирхгофа для всех узлов. На диаграмме изобразить только те токи, которые протекают в заданной схеме, токи же и напряжения промежуточных эквивалентных схем не указывать. 8. Данные для расчета приведены в таблице 1. 9. Zл = 10+j10 Ом Вариант 20 группа 1
