Асинхронный двигатель с короткозамкнутым ротором. Расчет питающих проводов и предохранителей.
Асинхронный двигатель с короткозамкнутым ротором. Расчет питающих проводов и предохранителей.

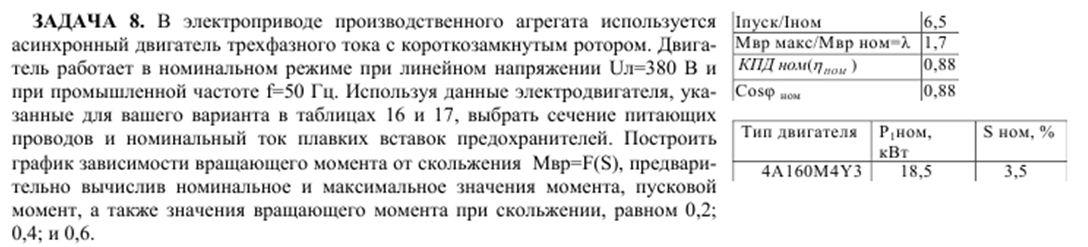

Описание
В электроприводе производственного агрегата используется
асинхронный двигатель трехфазного тока с короткозамкнутым ротором. Двига-
тель работает в номинальном режиме при линейном напряжении Uл=380 В и
при промышленной частоте f=50 Гц. Используя данные электродвигателя, ука-
занные для вашего варианта в таблицах 16 и 17, выбрать сечение питающих
проводов и номинальный ток плавких вставок предохранителей. Построить
график зависимости вращающего момента от скольжения Мвр=F(S), предвари-
тельно вычислив номинальное и максимальное значения момента, пусковой
момент, а также значения вращающего момента при скольжении, равном 0,2;
0,4; и 0,6.
- Асинхронный двигатель с короткозамкнутым ротором. Расчет питающих проводов и предохранителей.
- Асинхронный двигатель с короткозамкнутым ротором, с номинальной мощностью Pн = 40кВт и номинальным напряжением 660/380 В (для соединения звезда или треугольник соответственно) подключен к линейному 660 В. Частота сетевого напряжения 50 Гц. Заданы число пар полюсов p=1, номинальное скольжение sн=3%, КПД ηн=89% при коэффициенте мощности cosφн=0.91.Также известны коэффициенты:λ=2; β=1; kI=7 Задание: 1. Нарисуйте вариант включения обмоток статора – звезда 2. Определить частоту вращения магнитного поля 3. Скорость вращения ротора в номинальном режиме 4. Номинальный момент на валу двигателя 5. Пусковой ток двигателя, фазные и линейные токи 6. Критический момент, критическая частота и критическое скольжение 7. Пусковой момент двигателя 8. Построить естественные механические характеристики двигателя 9. Оцените возможность пуска двигателя при снижении сетевого напряжения на 15%
- Асинхронный двигатель с короткозамкнутым ротором, с номинальной мощностью Pн = 40кВт и номинальным напряжением 660/380 В (для соединения звезда или треугольник соответственно) подключен к линейному 660 В. Частота сетевого напряжения 50 Гц. Заданы число пар полюсов p=1, номинальное скольжение sн=3%, КПД ηн=89% при коэффициенте мощности cosφн=0.91.Также известны коэффициенты:λ=2; β=1; kI=7 Задание: 1. Нарисуйте вариант включения обмоток статора – звезда 2. Определить частоту вращения магнитного поля 3. Скорость вращения ротора в номинальном режиме 4. Номинальный момент на валу двигателя 5. Пусковой ток двигателя, фазные и линейные токи 6. Критический момент, критическая частота и критическое скольжение 7. Пусковой момент двигателя 8. Построить естественные механические характеристики двигателя 9. Оцените возможность пуска двигателя при снижении сетевого напряжения на 15%
- Асинхронный двигатель с короткозамкнутым ротором, с номинальной мощностью Pн = 45кВт и номинальным напряжением 660/380 В подключен к линейному напряжению 660 В. Частота сетевого напряжения 50 Гц. Заданы ток двигателя в режиме холостого хода I0=15,5A и коэффициент мощности cosφ0=0,363, КПД в номинальном режиме ηн=91%, номинальная скорость вращения ротора nн=740 об⁄мин. Также известны коэффициенты: λ=2; β=1,2; kI=6 Определить: 1. Активную и реактивную мощность в режиме холостого хода P0, Q0 2. Активную мощность, потребляемую двигателем в номинальном режиме P1н 3. Полную потребляемую мощность в номинальном режиме Sн 4. Пусковой ток двигателя, фазные и линейные токи 5. Номинальный коэффициент мощности cosφн 6. Критический момент, критическую частоту и критическое скольжение 7. Пусковой момент двигателя и номинальный крутящий момент 8. Построить естественную механическую характеристику двигателя
- Асинхронный двигатель с короткозамкнутым ротором, с номинальной мощностью Pн = 45кВт и номинальным напряжением 660/380 В подключен к линейному напряжению 660 В. Частота сетевого напряжения 50 Гц. Заданы ток двигателя в режиме холостого хода I0=15,5A и коэффициент мощности cosφ0=0,363, КПД в номинальном режиме ηн=91%, номинальная скорость вращения ротора nн=740 об⁄мин. Также известны коэффициенты: λ=2; β=1,2; kI=6 Определить: 1. Активную и реактивную мощность в режиме холостого хода P0, Q0 2. Активную мощность, потребляемую двигателем в номинальном режиме P1н 3. Полную потребляемую мощность в номинальном режиме Sн 4. Пусковой ток двигателя, фазные и линейные токи 5. Номинальный коэффициент мощности cosφн 6. Критический момент, критическую частоту и критическое скольжение 7. Пусковой момент двигателя и номинальный крутящий момент 8. Построить естественную механическую характеристику двигателя
- Асинхронный двигатель с короткозамкнутым ротором типа 4А132М4СУ1 имеет номинальные характеристики: мощность Рном = 11 кВт; напряжение Uном = 380 В; частота вращения ротора n2 = 1450 об/мин; к.п.д. ηном = 0,875; cosφном = 0,87; кратность пускового тока Iп/Iном = 7,5; перегрузочная способность Ммах/Мном = 2,2; кратность пускового момента Мп/Мном = 2,0. Определить: 1) потребляемую мощность; 2) номинальный, пусковой и максимальный момент; 3) пусковой ток и номинальное скольжение.
- Асинхронный двигатель с короткозамкнутым ротором типа 4А132М4СУ1 имеет номинальные характеристики: мощность Рном = 11 кВт; напряжение Uном = 380 В; частота вращения ротора n2 = 1450 об/мин; к.п.д. ηном = 0,875; cosφном = 0,87; кратность пускового тока Iп/Iном = 7,5; перегрузочная способность Ммах/Мном = 2,2; кратность пускового момента Мп/Мном = 2,0. Определить: 1) потребляемую мощность; 2) номинальный, пусковой и максимальный момент; 3) пусковой ток и номинальное скольжение.
- Асинхронный двигатель с короткозамкнутым ротором имеет следующие данные: PN, nN , Mm/MN , p = 2 . Требуется: 1) построить механические характеристики M ( S ) двигателя: а) при номинальном напряжении; б) при пониженном напряжении U′ = 0.9UN ; 2) определить частоту вращения двигателя при моменте нагрузки M = 220 Нм : а) при номинальном напряжении; б) при пониженном напряжении U′ = 0.9UN ; 3) определить возможность пуска двигателя при U′ = 0.9UN , если момент сопротивления производственного механизма, приводимого в действие двигателем, Mс нач = 170 Нм ; 4) установить возможность работы двигателя при наличии мгновенных перегрузок Mс м = 400 Нм Вариант 7 PN = 22 кВт nN = 1450 об/мин λ = 2.2 В p = 2
- АСИНХРОННЫЙ ДВИГАТЕЛЬ С КОРОТКОЗАМКНУТЫМ РОТОРОМ (Лабораторная работа) Цель работы Ознакомиться с устройством и принципом действия трехфазного асинхронного двигателя (АД) с короткозамкнутым ротором. Изучить механическую и рабочие характеристики АД, а также влияние на них величины питающего напряжения. Освоить расчеты характеристик АД по его паспортным данным
- АСИНХРОННЫЙ ДВИГАТЕЛЬ С КОРОТКОЗАМКНУТЫМ РОТОРОМ (Лабораторная работа) Цель работы Ознакомиться с устройством и принципом действия трехфазного асинхронного двигателя (АД) с короткозамкнутым ротором. Изучить механическую и рабочие характеристики АД, а также влияние на них величины питающего напряжения. Освоить расчеты характеристик АД по его паспортным данным
- Асинхронный двигатель с короткозамкнутым ротором. Определить: 1) Электрическую мощность 2) Номинальный момент двигателя 3) Номинальный ток статора 4) Переменные номинальные потери в роторе 5) Номинальные потери мощности 6) Статический момент 7) Дополнительный параметр «а» 8) Критическое скольжение 9) Пусковой расчетный фиктивный момент 10) Приведенное сопротивление ротора 11) I2N 12) Проверить совпадение с каталожными значениями 13) Намагничивающий ток 14) Полное сопротивление цепи намагничивающего тока 15) Расчетное значение отношения переменных потерь к постоянным и теоретическим 16) Проверка правильности расчета путем суммирования геометрических составляющих напряжений каждой ветви 17) Построить три механические характеристики в единой системе координат А) в основных величинах Б) в «штриховых» величинах В) по каталожным данным 18) определить время разгона 19) расчет пусковой электромагнитной энергии, механической работы, потерь энергии и определить среднепусковой КПДВариант 12, группа 212
- Асинхронный двигатель с короткозамкнутым ротором. Определить: 1) Электрическую мощность 2) Номинальный момент двигателя 3) Номинальный ток статора 4) Переменные номинальные потери в роторе 5) Номинальные потери мощности 6) Статический момент 7) Дополнительный параметр «а» 8) Критическое скольжение 9) Пусковой расчетный фиктивный момент 10) Приведенное сопротивление ротора 11) I2N 12) Проверить совпадение с каталожными значениями 13) Намагничивающий ток 14) Полное сопротивление цепи намагничивающего тока 15) Расчетное значение отношения переменных потерь к постоянным и теоретическим 16) Проверка правильности расчета путем суммирования геометрических составляющих напряжений каждой ветви 17) Построить три механические характеристики в единой системе координат А) в основных величинах Б) в «штриховых» величинах В) по каталожным данным 18) определить время разгона 19) расчет пусковой электромагнитной энергии, механической работы, потерь энергии и определить среднепусковой КПДВариант 12, группа 212
- Асинхронный двигатель с короткозамкнутым ротором. Определить: 1) Электрическую мощность 2) Номинальный момент двигателя 3) Номинальный ток статора 4) Переменные номинальные потери в роторе 5) Номинальные потери мощности 6) Статический момент 7) Дополнительный параметр «а» 8) Критическое скольжение 9) Пусковой расчетный фиктивный момент 10) Приведенное сопротивление ротора 11) I2N 12) Проверить совпадение с каталожными значениями 13) Намагничивающий ток 14) Полное сопротивление цепи намагничивающего тока 15) Расчетное значение отношения переменных потерь к постоянным и теоретическим 16) Проверка правильности расчета путем суммирования геометрических составляющих напряжений каждой ветви 17) Построить три механические характеристики в единой системе координат А) в основных величинах Б) в «штриховых» величинах В) по каталожным данным 18) определить время разгона 19) расчет пусковой электромагнитной энергии, механической работы, потерь энергии и определить среднепусковой КПДВариант 7, группа 211
- Асинхронный двигатель с короткозамкнутым ротором. Определить: 1) Электрическую мощность 2) Номинальный момент двигателя 3) Номинальный ток статора 4) Переменные номинальные потери в роторе 5) Номинальные потери мощности 6) Статический момент 7) Дополнительный параметр «а» 8) Критическое скольжение 9) Пусковой расчетный фиктивный момент 10) Приведенное сопротивление ротора 11) I2N 12) Проверить совпадение с каталожными значениями 13) Намагничивающий ток 14) Полное сопротивление цепи намагничивающего тока 15) Расчетное значение отношения переменных потерь к постоянным и теоретическим 16) Проверка правильности расчета путем суммирования геометрических составляющих напряжений каждой ветви 17) Построить три механические характеристики в единой системе координат А) в основных величинах Б) в «штриховых» величинах В) по каталожным данным 18) определить время разгона 19) расчет пусковой электромагнитной энергии, механической работы, потерь энергии и определить среднепусковой КПДВариант 7, группа 211
