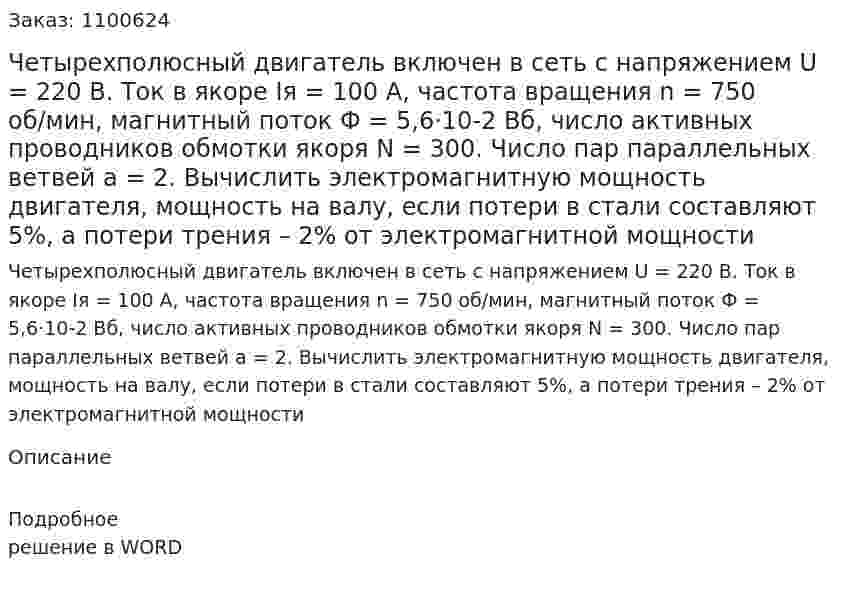

Четырехполюсный двигатель включен в сеть с напряжением U = 220 B. Ток в якоре Iя = 100 A, частота вращения n = 750 об/мин, магнитный поток Ф = 5,6·10-2 Вб, число активных проводников обмотки якоря N = 300. Число пар параллельных ветвей a = 2. Вычислить электромагнитную мощность двигателя, мощность на валу, если потери в стали составляют 5%, а потери трения – 2% от электромагнитной мощности
Четырехполюсный двигатель включен в сеть с напряжением U = 220 B. Ток в якоре Iя = 100 A, частота вращения n = 750 об/мин, магнитный поток Ф = 5,6·10-2 Вб, число активных проводников обмотки якоря N = 300. Число пар параллельных ветвей a = 2. Вычислить электромагнитную мощность двигателя, мощность на валу, если потери в стали составляют 5%, а потери трения – 2% от электромагнитной мощности
Описание
Подробное решение в WORD
- Четырехполюсный двигатель включен в сеть с напряжением U = 220 B. Ток в якоре Iя = 100 A, частота вращения n = 750 об/мин, магнитный поток Ф = 5,6·10-2 Вб, число активных проводников обмотки якоря N = 300. Число пар параллельных ветвей a = 2. Вычислить электромагнитную мощность двигателя, мощность на валу, если потери в стали составляют 5%, а потери трения – 2% от электромагнитной мощности
- Четырехполюсный двигатель параллельного возбуждения работает при напряжении U = 220 В. Ток в якоре двигателя Iя = 170 А, число проводников обмотки якоря N = 212, магнитный поток Ф = 0,04 Вб, число пар параллельных ветвей обмотки якоря а = 2 и сопротивление цепи якоря Rя = 0,05 Ом. Определить частоту вращения якоря при номинальной нагрузке и холостом ходе.
- Четырехполюсный двигатель параллельного возбуждения работает при напряжении U = 220 В. Ток в якоре двигателя Iя = 170 А, число проводников обмотки якоря N = 212, магнитный поток Ф = 0,04 Вб, число пар параллельных ветвей обмотки якоря а = 2 и сопротивление цепи якоря Rя = 0,05 Ом. Определить частоту вращения якоря при номинальной нагрузке и холостом ходе.
- Четырехполюсный двигатель с параллельны возбуждением подсоединен к сети с Uном = 110 В и вращается с частотой n = 1000 об /мин. Двигатель потребляет из сети ток I = 157 А. На якоре находится обмотка с сопротивлением RЯ = 0,0427 Ом и числом проводников N = 360, образующих четыре параллельных ветви (а = 2). Сопротивление обмотки возбуждения RВ = 21,8 Ом. Потери холостого хода Рх = Рст + Рмех = 1600 Вт. Определить: 1.токи в обмотках возбуждения IВ, в обмотке якоря IЯ; 2. магнитный поток полюса Ф; 3.электромагнитный момент Мэм; 4.электрические потери в обмотках якоря РЯ, возбуждения РВ и суммарные потери в двигателе ∑Р; 5. полезную мощность двигателя Р2; 6. к.п.д. двигателя ηдв; 7. полезный момент (на валу) М. Добавочные потери в двигателе принять равными 1% от потребляемой мощности.
- Четырехполюсный двигатель с параллельны возбуждением подсоединен к сети с Uном = 110 В и вращается с частотой n = 1000 об /мин. Двигатель потребляет из сети ток I = 157 А. На якоре находится обмотка с сопротивлением RЯ = 0,0427 Ом и числом проводников N = 360, образующих четыре параллельных ветви (а = 2). Сопротивление обмотки возбуждения RВ = 21,8 Ом. Потери холостого хода Рх = Рст + Рмех = 1600 Вт. Определить: 1.токи в обмотках возбуждения IВ, в обмотке якоря IЯ; 2. магнитный поток полюса Ф; 3.электромагнитный момент Мэм; 4.электрические потери в обмотках якоря РЯ, возбуждения РВ и суммарные потери в двигателе ∑Р; 5. полезную мощность двигателя Р2; 6. к.п.д. двигателя ηдв; 7. полезный момент (на валу) М. Добавочные потери в двигателе принять равными 1% от потребляемой мощности.
- Четырехпроводная трехфазная цепь соединяет генератор и несимметричную чисто активную трехфазную нагрузку, соединенную звездой. Сопротивление фаз нагрузки R1, R2, и R3. Нейтральный провод имеет сопротивление R0. Сопротивление линейных проводов нулевое. Фазное напряжение генератора Uф. Найти напряжение смещения нейтрали, используя метод междуузлового напряжения. Вариант 6 Дано: Uф = 127 В, R1= 30 Ом, R2 = 6 Ом, R3 = 16 Ом, R0 = 0.8 Ом
- Четырехпроводная трехфазная цепь соединяет генератор и несимметричную чисто активную трехфазную нагрузку, соединенную звездой. Сопротивление фаз нагрузки R1, R2, и R3. Нейтральный провод имеет сопротивление R0. Сопротивление линейных проводов нулевое. Фазное напряжение генератора Uф. Найти напряжение смещения нейтрали, используя метод междуузлового напряжения. Вариант 6 Дано: Uф = 127 В, R1= 30 Ом, R2 = 6 Ом, R3 = 16 Ом, R0 = 0.8 Ом
- Четырехполюсник (рис. 11), состоит из элементов Z1 , Z2 и Z3. На входе четырёхполюсника приложено напряжение U1Требуется: 1. в соответствии с табл. 7 нарисовать схему замещения четырехполюсника; 2. в соответствии с табл. 8 (вариант выбирается по последней цифре шифра) рассчитать сопротивления ветвей электрической цепи и сопротивление взаимоиндукции; 3. рассчитать параметры А, В, С, D четырехполюсника (см. табл. 7); 4. рассчитать токи в режиме холостого хода (хх) или короткого замыкания (кз) (табл.7) при питании электрической цепи напряжением U1 (табл. 8); 5. по известным токам в указанном в пункте 5 режиме рассчитать напряжения на элементах электрической цепи при наличии индуктивной связи между катушками, указанными в табл. 7 (для нечётных вариантов индуктивная связь согласная, для чётных встречная) и построить векторную диаграмму токов и потенциальную (топографическую) диаграмму напряжений; 6. рассчитать параметры активного двухполюсника, эквивалентного четырёхполюснику, и ток в согласованной нагрузке. Вариант 35
- Четырехполюсник (рис. 11), состоит из элементов Z1 , Z2 и Z3. На входе четырёхполюсника приложено напряжение U1Требуется: 1. в соответствии с табл. 7 нарисовать схему замещения четырехполюсника; 2. в соответствии с табл. 8 (вариант выбирается по последней цифре шифра) рассчитать сопротивления ветвей электрической цепи и сопротивление взаимоиндукции; 3. рассчитать параметры А, В, С, D четырехполюсника (см. табл. 7); 4. рассчитать токи в режиме холостого хода (хх) или короткого замыкания (кз) (табл.7) при питании электрической цепи напряжением U1 (табл. 8); 5. по известным токам в указанном в пункте 5 режиме рассчитать напряжения на элементах электрической цепи при наличии индуктивной связи между катушками, указанными в табл. 7 (для нечётных вариантов индуктивная связь согласная, для чётных встречная) и построить векторную диаграмму токов и потенциальную (топографическую) диаграмму напряжений; 6. рассчитать параметры активного двухполюсника, эквивалентного четырёхполюснику, и ток в согласованной нагрузке. Вариант 53
- Четырехполюсник (рис. 11), состоит из элементов Z1 , Z2 и Z3. На входе четырёхполюсника приложено напряжение U1Требуется: 1. в соответствии с табл. 7 нарисовать схему замещения четырехполюсника; 2. в соответствии с табл. 8 (вариант выбирается по последней цифре шифра) рассчитать сопротивления ветвей электрической цепи и сопротивление взаимоиндукции; 3. рассчитать параметры А, В, С, D четырехполюсника (см. табл. 7); 4. рассчитать токи в режиме холостого хода (хх) или короткого замыкания (кз) (табл.7) при питании электрической цепи напряжением U1 (табл. 8); 5. по известным токам в указанном в пункте 5 режиме рассчитать напряжения на элементах электрической цепи при наличии индуктивной связи между катушками, указанными в табл. 7 (для нечётных вариантов индуктивная связь согласная, для чётных встречная) и построить векторную диаграмму токов и потенциальную (топографическую) диаграмму напряжений; 6. рассчитать параметры активного двухполюсника, эквивалентного четырёхполюснику, и ток в согласованной нагрузке. Вариант 53
- Четырехполюсник (рис. 11), состоит из элементов Z1 , Z2 и Z3. На входе четырёхполюсника приложено напряжение U1Требуется: 1. в соответствии с табл. 7 нарисовать схему замещения четырехполюсника; 2. в соответствии с табл. 8 (вариант выбирается по последней цифре шифра) рассчитать сопротивления ветвей электрической цепи и сопротивление взаимоиндукции; 3. рассчитать параметры А, В, С, D четырехполюсника (см. табл. 7); 4. рассчитать токи в режиме холостого хода (хх) или короткого замыкания (кз) (табл.7) при питании электрической цепи напряжением U1 (табл. 8); 5. по известным токам в указанном в пункте 5 режиме рассчитать напряжения на элементах электрической цепи при наличии индуктивной связи между катушками, указанными в табл. 7 (для нечётных вариантов индуктивная связь согласная, для чётных встречная) и построить векторную диаграмму токов и потенциальную (топографическую) диаграмму напряжений; 6. рассчитать параметры активного двухполюсника, эквивалентного четырёхполюснику, и ток в согласованной нагрузке. Вариант 54
- Четырехполюсник (рис. 11), состоит из элементов Z1 , Z2 и Z3. На входе четырёхполюсника приложено напряжение U1Требуется: 1. в соответствии с табл. 7 нарисовать схему замещения четырехполюсника; 2. в соответствии с табл. 8 (вариант выбирается по последней цифре шифра) рассчитать сопротивления ветвей электрической цепи и сопротивление взаимоиндукции; 3. рассчитать параметры А, В, С, D четырехполюсника (см. табл. 7); 4. рассчитать токи в режиме холостого хода (хх) или короткого замыкания (кз) (табл.7) при питании электрической цепи напряжением U1 (табл. 8); 5. по известным токам в указанном в пункте 5 режиме рассчитать напряжения на элементах электрической цепи при наличии индуктивной связи между катушками, указанными в табл. 7 (для нечётных вариантов индуктивная связь согласная, для чётных встречная) и построить векторную диаграмму токов и потенциальную (топографическую) диаграмму напряжений; 6. рассчитать параметры активного двухполюсника, эквивалентного четырёхполюснику, и ток в согласованной нагрузке. Вариант 54
- Четырехполюсник, схема которого приведена на рис. 4, имеет параметры R =XL=10 Ом, ХС=20 Ом. Определить коэффициенты А-формы записи уравнений четырехполюсника и убедиться, что результаты удовлетворяют соотношению AD-BC=1. Расчет коэффициентов выполнить с помощью законов Кирхгофа и по входным сопротивлениям в режимах холостого хода и короткого замыкания.
- Четырехполюсник, схема которого приведена на рис. 4, имеет параметры R =XL=10 Ом, ХС=20 Ом. Определить коэффициенты А-формы записи уравнений четырехполюсника и убедиться, что результаты удовлетворяют соотношению AD-BC=1. Расчет коэффициентов выполнить с помощью законов Кирхгофа и по входным сопротивлениям в режимах холостого хода и короткого замыкания.
