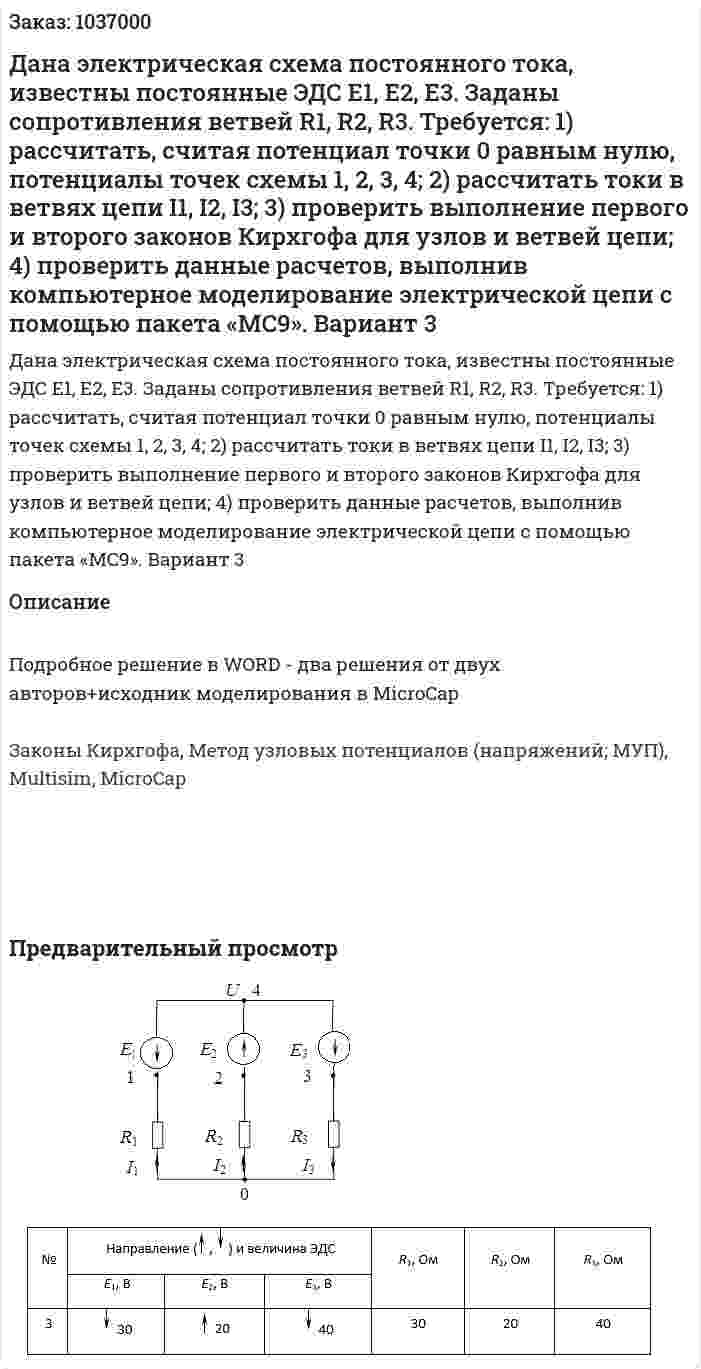

Дана электрическая схема постоянного тока, известны постоянные ЭДС E1, E2, E3. Заданы сопротивления ветвей R1, R2, R3. Требуется: 1) рассчитать, считая потенциал точки 0 равным нулю, потенциалы точек схемы 1, 2, 3, 4; 2) рассчитать токи в ветвях цепи I1, I2, I3; 3) проверить выполнение первого и второго законов Кирхгофа для узлов и ветвей цепи; 4) проверить данные расчетов, выполнив компьютерное моделирование электрической цепи с помощью пакета «MC9». Вариант 3
Дана электрическая схема постоянного тока, известны постоянные ЭДС E1, E2, E3. Заданы сопротивления ветвей R1, R2, R3. Требуется: 1) рассчитать, считая потенциал точки 0 равным нулю, потенциалы точек схемы 1, 2, 3, 4; 2) рассчитать токи в ветвях цепи I1, I2, I3; 3) проверить выполнение первого и второго законов Кирхгофа для узлов и ветвей цепи; 4) проверить данные расчетов, выполнив компьютерное моделирование электрической цепи с помощью пакета «MC9». Вариант 3
Описание
Подробное решение в WORD - два решения от двух авторов+исходник моделирования в MicroCap
Законы Кирхгофа, Метод узловых потенциалов (напряжений; МУП), Multisim, MicroCap
- Дана электрическая схема постоянного тока, известны постоянные ЭДС E1, E2, E3. Заданы сопротивления ветвей R1, R2, R3. Требуется: 1) рассчитать, считая потенциал точки 0 равным нулю, потенциалы точек схемы 1, 2, 3, 4; 2) рассчитать токи в ветвях цепи I1, I2, I3; 3) проверить выполнение первого и второго законов Кирхгофа для узлов и ветвей цепи; 4) проверить данные расчетов, выполнив компьютерное моделирование электрической цепи с помощью пакета «MC9». Вариант 3
- Дана электрическая схема, рис.3.30-3.35, на входе которой действует напряжение, изменяющееся во времени по заданному закону u1(t). Требуется определить закон изменения тока в одной из ветвей схемы или напряжения на заданном участке схемы или напряжения на заданном участке схемы. В таблице 3.2 в соответствии с номером варианта указан номер рисунка, на котором приведен график изменения во времени входного напряжения, рис.3.36-3.45. Параметры цепи R, L, C заданы в общем виде. Задачу требуется решить с помощью интеграла Дюамеля. Искомую величину следует определить (записать ее аналитическое выражение) для всех интервалов времени. В зависимости от условий задачи полный ответ будет содержать два или три слагаемых, каждое из которых справедливо лишь в определенных границах изменения времени t. В каждом ответе следует выполнить приведение подобных членов относительно коэффициентов eb1t, eb2t, t и выделить постоянную составляющую.Вариант 4 Найти i1(t)-?
- Дана электрическая схема, рис.3.30-3.35, на входе которой действует напряжение, изменяющееся во времени по заданному закону u1(t). Требуется определить закон изменения тока в одной из ветвей схемы или напряжения на заданном участке схемы или напряжения на заданном участке схемы. В таблице 3.2 в соответствии с номером варианта указан номер рисунка, на котором приведен график изменения во времени входного напряжения, рис.3.36-3.45. Параметры цепи R, L, C заданы в общем виде. Задачу требуется решить с помощью интеграла Дюамеля. Искомую величину следует определить (записать ее аналитическое выражение) для всех интервалов времени. В зависимости от условий задачи полный ответ будет содержать два или три слагаемых, каждое из которых справедливо лишь в определенных границах изменения времени t. В каждом ответе следует выполнить приведение подобных членов относительно коэффициентов eb1t, eb2t, t и выделить постоянную составляющую.Вариант 4 Найти i1(t)-?
- Дана электрическая схема с шестью ветвями, в каждой из которых есть либо источник ЭДС и сопротивление, или источник тока и сопротивление (источники ЭДС включены последовательно с сопротивлениями, источники тока – параллельно сопротивлениям). Положительным значениям ЭДС и источников токов соответствуют направления стрелок в ветвях, отрицательным значениям – противоположные направления Требуется: 1. Начертить схему для своего варианта задания, обозначить элементы, а значения их выписать рядом со схемой электрической цепи. 2. Рассчитать токи во всех ветвях методом контурных токов. 3. Подсчитать энергетический баланс в цепи. 4. Рассчитать токи во всех ветвях методом узловых потенциалов. 5. Методом эквивалентного генератора рассчитать и построить график зависимости тока в ветви 2 от ее сопротивления
- Дана электрическая схема с шестью ветвями, в каждой из которых есть либо источник ЭДС и сопротивление, или источник тока и сопротивление (источники ЭДС включены последовательно с сопротивлениями, источники тока – параллельно сопротивлениям). Положительным значениям ЭДС и источников токов соответствуют направления стрелок в ветвях, отрицательным значениям – противоположные направления Требуется: 1. Начертить схему для своего варианта задания, обозначить элементы, а значения их выписать рядом со схемой электрической цепи. 2. Рассчитать токи во всех ветвях методом контурных токов. 3. Подсчитать энергетический баланс в цепи. 4. Рассчитать токи во всех ветвях методом узловых потенциалов. 5. Методом эквивалентного генератора рассчитать и построить график зависимости тока в ветви 2 от ее сопротивления
- Дана электрическая схема с шестью ветвями и тремя взаимноиндуктивными связями. Коэффициенты связи между соответствующими ветвями равны: k13 = 0.09; k36 = 0.55; k61 = 0.54. Каждая ветвь содержит последовательно соединенные активное сопротивление, индуктивность, емкость и источник ЭДС (все источники – одной и той же частоты).1. Рассчитать взаимно индуктивные сопротивления (xαβ, xβγ, xγα). 2. Начертить схему для своего варианта задания. Под ней привести все заданные и вычисленные параметры. Перечертить схему заново, но в символической форме и привести все параметры в символической форме. 3. Методом контурных токов (МКТ) рассчитать токи во всех ветвях. Результаты свести в табл.2.4, 2.5. 4. Составить систему уравнений по законам Кирхгофа, подставить туда параметры цепи, найденные значения токов и проверить правильность расчета по МКТ. Для каждой ветви выписать значения ЭДС как в символической, так и во временной формах и свести их в табл.2.6. 5. Построить векторную диаграмму в выбранном масштабе на комплексной плоскости для контура – 2. 6. Рассчитать энергетический баланс всей электрической цепи. Вариант 10
- Дана электрическая схема с шестью ветвями и тремя взаимноиндуктивными связями. Коэффициенты связи между соответствующими ветвями равны: k13 = 0.09; k36 = 0.55; k61 = 0.54. Каждая ветвь содержит последовательно соединенные активное сопротивление, индуктивность, емкость и источник ЭДС (все источники – одной и той же частоты).1. Рассчитать взаимно индуктивные сопротивления (xαβ, xβγ, xγα). 2. Начертить схему для своего варианта задания. Под ней привести все заданные и вычисленные параметры. Перечертить схему заново, но в символической форме и привести все параметры в символической форме. 3. Методом контурных токов (МКТ) рассчитать токи во всех ветвях. Результаты свести в табл.2.4, 2.5. 4. Составить систему уравнений по законам Кирхгофа, подставить туда параметры цепи, найденные значения токов и проверить правильность расчета по МКТ. Для каждой ветви выписать значения ЭДС как в символической, так и во временной формах и свести их в табл.2.6. 5. Построить векторную диаграмму в выбранном масштабе на комплексной плоскости для контура – 2. 6. Рассчитать энергетический баланс всей электрической цепи. Вариант 10
- Дана цепь синусоидального тока. Известно показание амперметра IA = 1 А. Найти показание ваттметра, используя комплексный метод расчета
- Дана цепь синусоидального тока. Известно показание амперметра IA = 1 А. Найти показание ваттметра, используя комплексный метод расчета
- Дана частотная характеристика фильтра. С помощью желаемой частотной характеристики D(ej2πfT) определить амплитуду сигнала на выходе фильтра, если на его вход поступает сигнал x(t) = Nп·cos(2·104·Nгр·t) Определить отчеты частотной выборки H(k) при N=13
- Дана электрическая схема, на входе которой действует напряжение, изменяющееся во времени по заданному закону U1(t). Дано: R C U K t1 u11 = kt u12 = U+kt Требуется определить закон изменения во времени тока в одной из ветвей схемы или напряжения на заданном участке схемы. Рис., на котором приведен график изменения во времени входного напряжения. Параметры цепи R,L,C заданы в буквенном виде. Задачу требуется решить, используя интеграл Дюамеля. Искомую величину следует определить (записать ее аналитическое выражение) для всех интервалов времени. В зависимости от условий задачи полный ответ будет содержать два или три соотношения, каждое из которых справедливо лишь в определенном диапазоне времени. В каждом ответе следует выполнить приведение подобных членов относительно e-b1t, e-b1(t-t1), t и выделить постоянную составляющую. Примечание. На рис. входное напряжение дано с двумя индексами. Первый индекс указывает на входное напряжение, второй - на интервал времени о котором идет речь.
- Дана электрическая схема, на входе которой действует напряжение, изменяющееся во времени по заданному закону U1(t). Дано: R C U K t1 u11 = kt u12 = U+kt Требуется определить закон изменения во времени тока в одной из ветвей схемы или напряжения на заданном участке схемы. Рис., на котором приведен график изменения во времени входного напряжения. Параметры цепи R,L,C заданы в буквенном виде. Задачу требуется решить, используя интеграл Дюамеля. Искомую величину следует определить (записать ее аналитическое выражение) для всех интервалов времени. В зависимости от условий задачи полный ответ будет содержать два или три соотношения, каждое из которых справедливо лишь в определенном диапазоне времени. В каждом ответе следует выполнить приведение подобных членов относительно e-b1t, e-b1(t-t1), t и выделить постоянную составляющую. Примечание. На рис. входное напряжение дано с двумя индексами. Первый индекс указывает на входное напряжение, второй - на интервал времени о котором идет речь.
- Дана электрическая схема, на входе которой действует напряжение, изменяющееся во времени по заданному закону u1(t) . Требуется определить закон изменения во времени тока в одной из ветвей схемы или напряжения на каком то элементе схемы. Задачу требуется решить, используя интеграл Дюамеля. Искомую величину следует определить (записать ее аналитическое выражение) для всех интервалов времени. В зависимости от условий задачи полный ответ будет содержать два или три соотношения, каждое из которых справедливо лишь в определенном диапазоне времени.
- Дана электрическая схема, на входе которой действует напряжение, изменяющееся во времени по заданному закону u1(t) . Требуется определить закон изменения во времени тока в одной из ветвей схемы или напряжения на каком то элементе схемы. Задачу требуется решить, используя интеграл Дюамеля. Искомую величину следует определить (записать ее аналитическое выражение) для всех интервалов времени. В зависимости от условий задачи полный ответ будет содержать два или три соотношения, каждое из которых справедливо лишь в определенном диапазоне времени.
