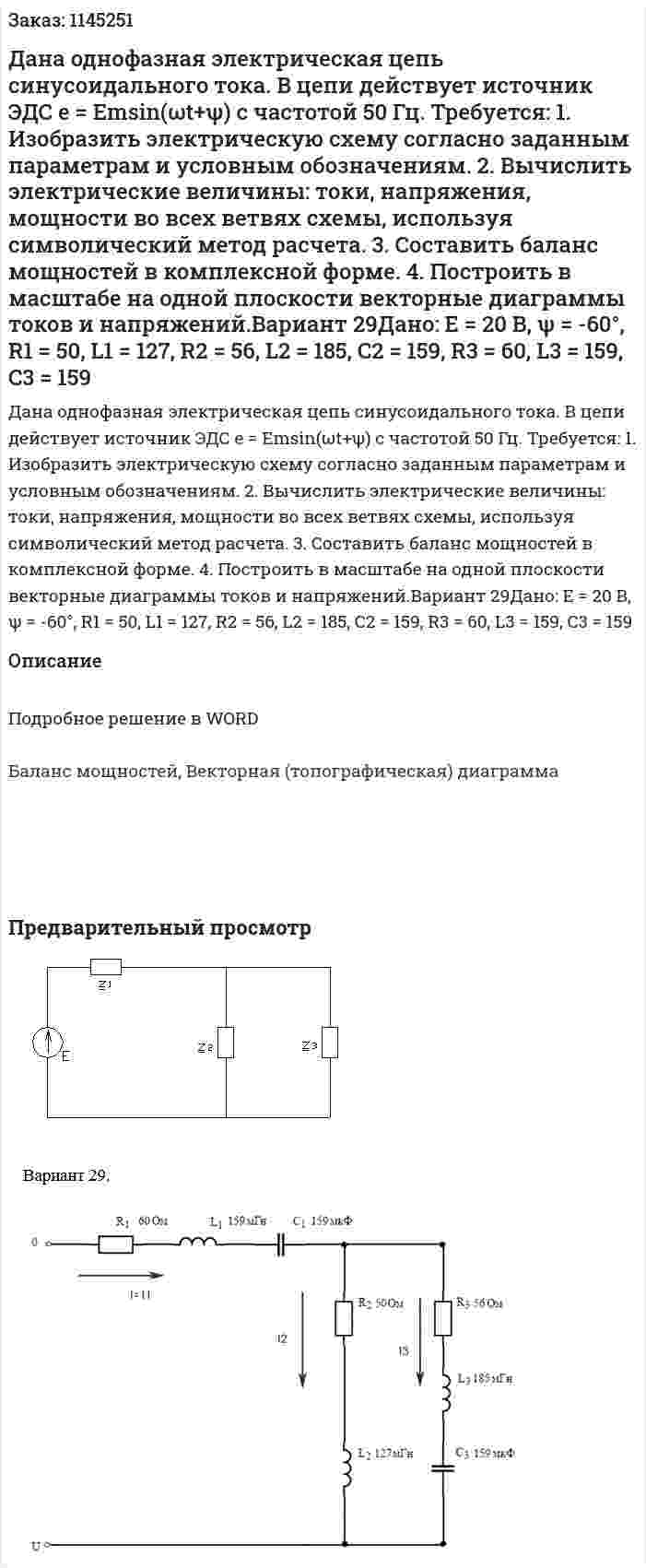

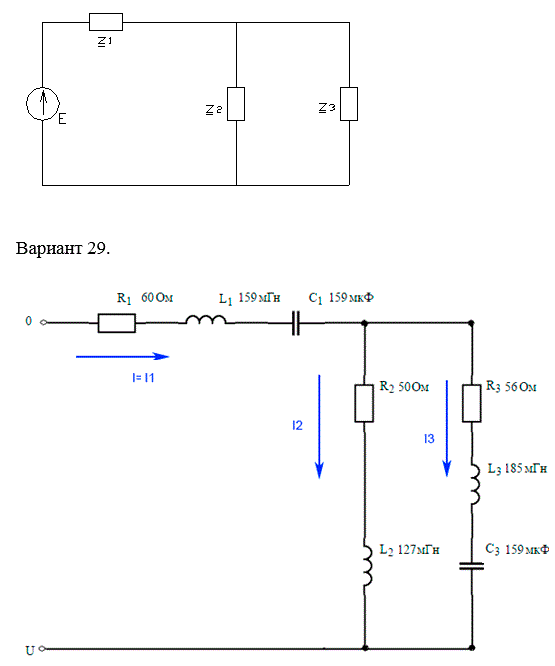

Дана однофазная электрическая цепь синусоидального тока. В цепи действует источник ЭДС е = Emsin(ωt+ψ) с частотой 50 Гц. Требуется: 1. Изобразить электрическую схему согласно заданным параметрам и условным обозначениям. 2. Вычислить электрические величины: токи, напряжения, мощности во всех ветвях схемы, используя символический метод расчета. 3. Составить баланс мощностей в комплексной форме. 4. Построить в масштабе на одной плоскости векторные диаграммы токов и напряжений.Вариант 29Дано: E = 20 В, ψ = -60°, R1 = 50, L1 = 127, R2 = 56, L2 = 185, C2 = 159, R3 = 60, L3 = 159, C3 = 159
Дана однофазная электрическая цепь синусоидального тока. В цепи действует источник ЭДС е = Emsin(ωt+ψ) с частотой 50 Гц. Требуется: 1. Изобразить электрическую схему согласно заданным параметрам и условным обозначениям. 2. Вычислить электрические величины: токи, напряжения, мощности во всех ветвях схемы, используя символический метод расчета. 3. Составить баланс мощностей в комплексной форме. 4. Построить в масштабе на одной плоскости векторные диаграммы токов и напряжений.Вариант 29Дано: E = 20 В, ψ = -60°, R1 = 50, L1 = 127, R2 = 56, L2 = 185, C2 = 159, R3 = 60, L3 = 159, C3 = 159
Описание
Подробное решение в WORD
Баланс мощностей, Векторная (топографическая) диаграмма
- Дана однофазная электрическая цепь синусоидального тока. В цепи действует источник ЭДС е = Emsin(ωt+ψ) с частотой 50 Гц. Требуется: 1. Изобразить электрическую схему согласно заданным параметрам и условным обозначениям. 2. Вычислить электрические величины: токи, напряжения, мощности во всех ветвях схемы, используя символический метод расчета. 3. Составить баланс мощностей в комплексной форме. 4. Построить в масштабе на одной плоскости векторные диаграммы токов и напряжений.Вариант 29Дано: E = 20 В, ψ = -60°, R1 = 50, L1 = 127, R2 = 56, L2 = 185, C2 = 159, R3 = 60, L3 = 159, C3 = 159
