Заказ: 1078016

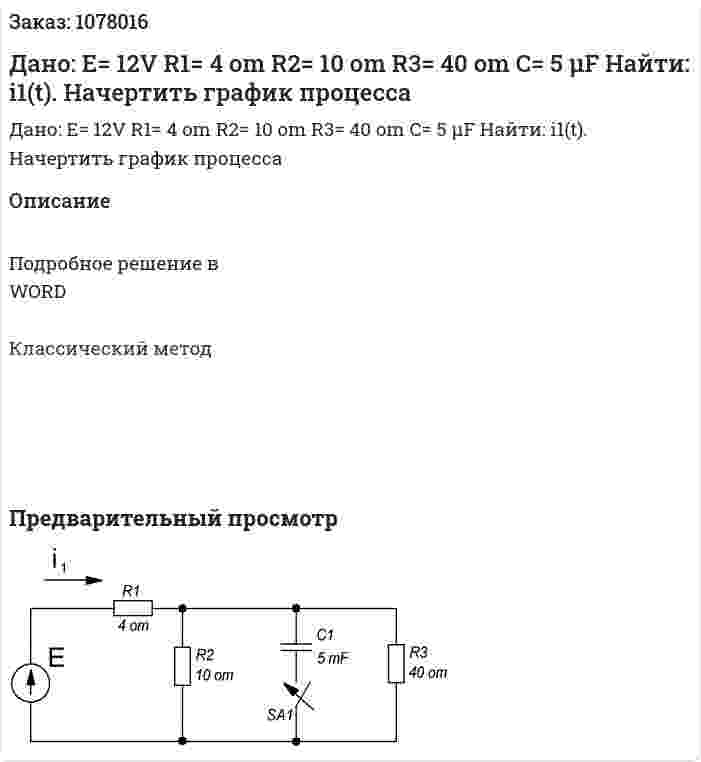

Дано: E= 12V R1= 4 om R2= 10 om R3= 40 om C= 5 µF Найти: i1(t). Начертить график процесса
Дано: E= 12V R1= 4 om R2= 10 om R3= 40 om C= 5 µF Найти: i1(t). Начертить график процесса
Описание
Подробное решение в WORD
Классический метод
- Дано: E = 12 В, R = 4 Ом, L = 0,6 Гн. До коммутации – установившийся режим. Найти: Iпосле. Построить кривую изменения тока.
- Дано: E = 12 В, R = 4 Ом, L = 0,6 Гн. До коммутации – установившийся режим. Найти: Iпосле. Построить кривую изменения тока.
- Дано: E = 12 В, R = R1 = R2 = 4 Ом, L = 0,1 Гн. До коммутации был установившийся режим. Найти: i1после(t), uабпосле(t). Построить графики
- Дано: E = 12 В, R = R1 = R2 = 4 Ом, L = 0,1 Гн. До коммутации был установившийся режим. Найти: i1после(t), uабпосле(t). Построить графики
- Дано: E1 = 30 B, E2 = 20 B, R1 = 54 Ом, R2 = 42 Ом, r01 = 1 Ом, r02 = 2 Ом, R3 = 23 Ом, R4 = 31 Ом, R5 = 16 Ом, R6 = 51 Ом Для электрической цепи выполнить следующее: 1) составить на основании законов Кирхгофа систему уравнений для определения токов во всех ветвях схемы; 2) определить токи во всех ветвях схемы, используя метод контурных токов; 3) определить токи во всех ветвях схемы на основании метода наложения; 4) составить баланс мощностей для заданной схемы; 5) результаты расчетов токов по пунктам 2 и 3 представить в виде таблицы и сравнить: 6) определить ток во второй ветви методом эквивалентного генератора; 7) построить потенциальную диаграмму для любого замкнутого контура, включающего обе ЭДС.
- Дано: E1 = 30 B, E2 = 20 B, R1 = 54 Ом, R2 = 42 Ом, r01 = 1 Ом, r02 = 2 Ом, R3 = 23 Ом, R4 = 31 Ом, R5 = 16 Ом, R6 = 51 Ом Для электрической цепи выполнить следующее: 1) составить на основании законов Кирхгофа систему уравнений для определения токов во всех ветвях схемы; 2) определить токи во всех ветвях схемы, используя метод контурных токов; 3) определить токи во всех ветвях схемы на основании метода наложения; 4) составить баланс мощностей для заданной схемы; 5) результаты расчетов токов по пунктам 2 и 3 представить в виде таблицы и сравнить: 6) определить ток во второй ветви методом эквивалентного генератора; 7) построить потенциальную диаграмму для любого замкнутого контура, включающего обе ЭДС.
- Дано: E1 = 30 B, IA2 = 3 A, IA3 = 1 A, R1 = 15 Ом, R2 = R3 = 10 Ом. Определить показание вольтметра.
- Дано: E = 120 В, R1 = 40 Ом, R2 = 20 Ом, R3 = 60 Ом, C = 150 мкФ Найти закон изменения uC классическим и операторным методами Построить график
- Дано: E = 120 В, R1 = 40 Ом, R2 = 20 Ом, R3 = 60 Ом, C = 150 мкФ Найти закон изменения uC классическим и операторным методами Построить график
- Дано: E1 = 20 В, Е2 = 35 В, Е3 = 40 В, R1= 3 Ом, R2 = 5 Ом, R3 = 2 Ом Определить токи в ветвях применением законов Кирхгофа.
- Дано: E1 = 20 В, Е2 = 35 В, Е3 = 40 В, R1= 3 Ом, R2 = 5 Ом, R3 = 2 Ом Определить токи в ветвях применением законов Кирхгофа.
- Дано: E1 = 24 B, E2 = -j6 B, Z1 = 6 Ом, Z2 = -j12 Ом, Z3 = -j3 Ом, Z4 = j4 Ом Определить ток в Z2 методом ЭГ
- Дано: E1 = 24 B, E2 = -j6 B, Z1 = 6 Ом, Z2 = -j12 Ом, Z3 = -j3 Ом, Z4 = j4 Ом Определить ток в Z2 методом ЭГ
- Дано: E= 12V R1= 4 om R2= 10 om R3= 40 om C= 5 µF Найти: i1(t). Начертить график процесса
