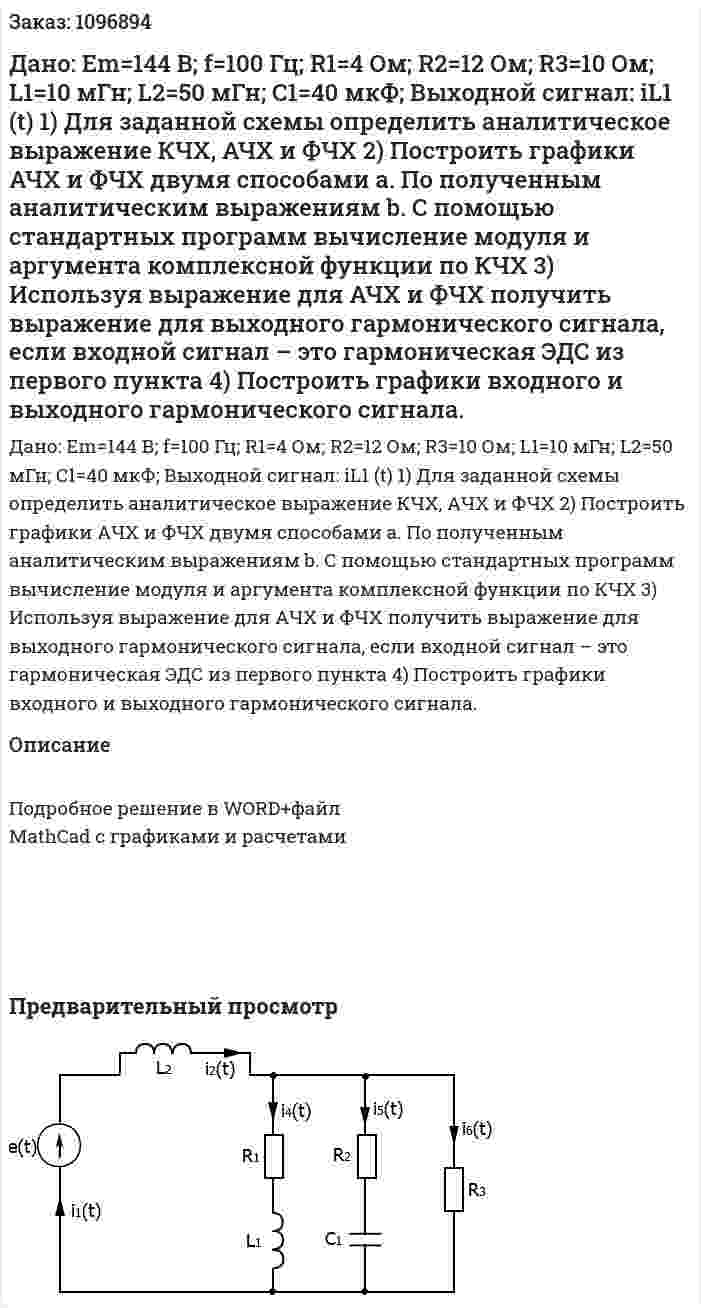

Дано: Em=144 В; f=100 Гц; R1=4 Ом; R2=12 Ом; R3=10 Ом; L1=10 мГн; L2=50 мГн; C1=40 мкФ; Выходной сигнал: iL1 (t) 1) Для заданной схемы определить аналитическое выражение КЧХ, АЧХ и ФЧХ 2) Построить графики АЧХ и ФЧХ двумя способами a. По полученным аналитическим выражениям b. С помощью стандартных программ вычисление модуля и аргумента комплексной функции по КЧХ 3) Используя выражение для АЧХ и ФЧХ получить выражение для выходного гармонического сигнала, если входной сигнал – это гармоническая ЭДС из первого пункта 4) Построить графики входного и выходного гармонического сигнала.
Дано: Em=144 В; f=100 Гц; R1=4 Ом; R2=12 Ом; R3=10 Ом; L1=10 мГн; L2=50 мГн; C1=40 мкФ; Выходной сигнал: iL1 (t) 1) Для заданной схемы определить аналитическое выражение КЧХ, АЧХ и ФЧХ 2) Построить графики АЧХ и ФЧХ двумя способами a. По полученным аналитическим выражениям b. С помощью стандартных программ вычисление модуля и аргумента комплексной функции по КЧХ 3) Используя выражение для АЧХ и ФЧХ получить выражение для выходного гармонического сигнала, если входной сигнал – это гармоническая ЭДС из первого пункта 4) Построить графики входного и выходного гармонического сигнала.
Описание
Подробное решение в WORD+файл MathCad с графиками и расчетами
- Дано: Em = 20√2•ej60° В XL1=XL2=XC=5 Ом R=5 Ом Найдите все токи и постройте векторные диаграммы токов и напряжений.
- Дано: Em = 20√2•ej60° В XL1=XL2=XC=5 Ом R=5 Ом Найдите все токи и постройте векторные диаграммы токов и напряжений.
- Дано: Em=216 В, f=200 Гц, R1=8 Ом, R3=16 Ом, L1=100 мГн, L2=80 мГн, С2=50 мкФ, φ0=30° 1) Для заданной схемы определить аналитическое выражение КЧХ, АЧХ и ФЧХ 2) Построить графики АЧХ и ФЧХ двумя способами a. По полученным аналитическим выражениям b. С помощью стандартных программ вычисление модуля и аргумента комплексной функции по КЧХ 3) Используя выражение для АЧХ и ФЧХ получить выражение для выходного гармонического сигнала, если входной сигнал – это гармоническая ЭДС из первого пункта 4) Построить графики входного и выходного гармонического сигнала.
- Дано: Em=216 В, f=200 Гц, R1=8 Ом, R3=16 Ом, L1=100 мГн, L2=80 мГн, С2=50 мкФ, φ0=30° 1) Для заданной схемы определить аналитическое выражение КЧХ, АЧХ и ФЧХ 2) Построить графики АЧХ и ФЧХ двумя способами a. По полученным аналитическим выражениям b. С помощью стандартных программ вычисление модуля и аргумента комплексной функции по КЧХ 3) Используя выражение для АЧХ и ФЧХ получить выражение для выходного гармонического сигнала, если входной сигнал – это гармоническая ЭДС из первого пункта 4) Построить графики входного и выходного гармонического сигнала.
- Дано: Em = 280 В, Ψ = -40°, R = 20 Ом, L = 60 мГн, C = 200 мкФ Ключ работает на замыкание. Определить закон изменения тока через емкость.
- Дано: Em = 280 В, Ψ = -40°, R = 20 Ом, L = 60 мГн, C = 200 мкФ Ключ работает на замыкание. Определить закон изменения тока через емкость.
- Дано: Em=648 В, f=75 Гц, R1=5 Ом, R3=12 Ом, L1=80 мГн, L2=20 мГн, С2=30 мкФ, φ0=60° 1) Для заданной схемы определить аналитическое выражение КЧХ, АЧХ и ФЧХ 2) Построить графики АЧХ и ФЧХ двумя способами a. По полученным аналитическим выражениям b. С помощью стандартных программ вычисление модуля и аргумента комплексной функции по КЧХ 3) Используя выражение для АЧХ и ФЧХ получить выражение для выходного гармонического сигнала, если входной сигнал – это гармоническая ЭДС из первого пункта 4) Построить графики входного и выходного гармонического сигнала.
- Дано: eb = 220√3sin(ωt) В, R = 100 Ом, XL = 50 Ом. Короткое замыкание фазы А. Определить показание амперметра (А)
- Дано: eb = 220√3sin(ωt) В, R = 100 Ом, XL = 50 Ом. Короткое замыкание фазы А. Определить показание амперметра (А)
- Дано: eb = 220√3sin(ωt) В, R = 100 Ом, XL = 50 Ом. Обрыв линейного провода. Запишите комплекс напряжения UaA.
- Дано: eb = 220√3sin(ωt) В, R = 100 Ом, XL = 50 Ом. Обрыв линейного провода. Запишите комплекс напряжения UaA.
- Дано: Em=144 В; f=100 Гц; R1=4 Ом; R2=12 Ом; R3=10 Ом; L1=10 мГн; L2=50 мГн; C1=40 мкФ; C2=20 мкФ; φ0=30° 1) Для заданной схемы определить аналитическое выражение КЧХ, АЧХ и ФЧХ 2) Построить графики АЧХ и ФЧХ двумя способами a. По полученным аналитическим выражениям b. С помощью стандартных программ вычисление модуля и аргумента комплексной функции по КЧХ 3) Используя выражение для АЧХ и ФЧХ получить выражение для выходного гармонического сигнала, если входной сигнал – это гармоническая ЭДС из первого пункта 4) Построить графики входного и выходного гармонического сигнала.
- Дано: Em=144 В; f=100 Гц; R1=4 Ом; R2=12 Ом; R3=10 Ом; L1=10 мГн; L2=50 мГн; C1=40 мкФ; C2=20 мкФ; φ0=30° 1) Для заданной схемы определить аналитическое выражение КЧХ, АЧХ и ФЧХ 2) Построить графики АЧХ и ФЧХ двумя способами a. По полученным аналитическим выражениям b. С помощью стандартных программ вычисление модуля и аргумента комплексной функции по КЧХ 3) Используя выражение для АЧХ и ФЧХ получить выражение для выходного гармонического сигнала, если входной сигнал – это гармоническая ЭДС из первого пункта 4) Построить графики входного и выходного гармонического сигнала.
- Дано: Em=144 В; f=100 Гц; R1=4 Ом; R2=12 Ом; R3=10 Ом; L1=10 мГн; L2=50 мГн; C1=40 мкФ; Выходной сигнал: iL1 (t) 1) Для заданной схемы определить аналитическое выражение КЧХ, АЧХ и ФЧХ 2) Построить графики АЧХ и ФЧХ двумя способами a. По полученным аналитическим выражениям b. С помощью стандартных программ вычисление модуля и аргумента комплексной функции по КЧХ 3) Используя выражение для АЧХ и ФЧХ получить выражение для выходного гармонического сигнала, если входной сигнал – это гармоническая ЭДС из первого пункта 4) Построить графики входного и выходного гармонического сигнала.
