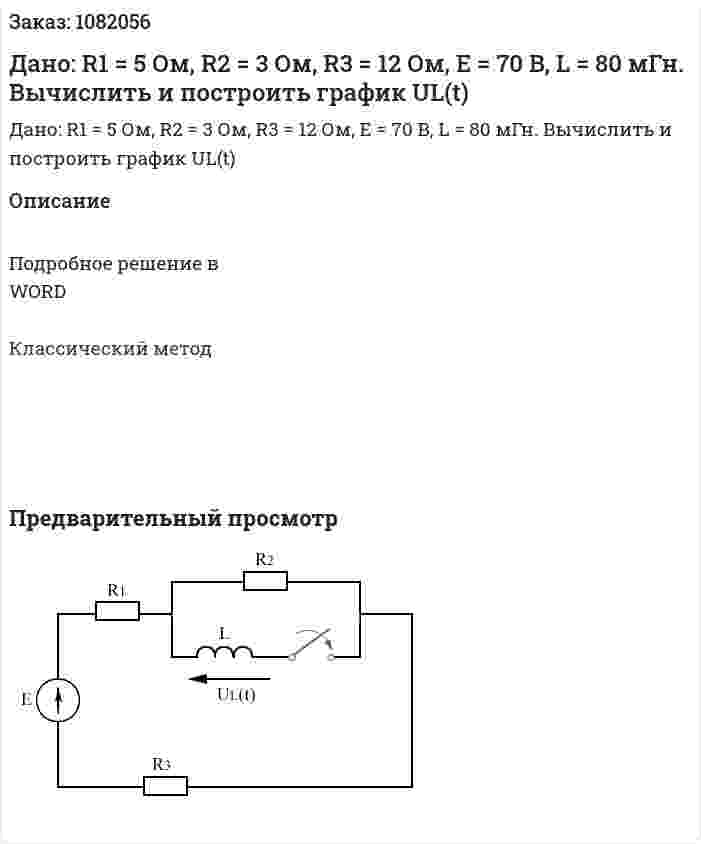

Дано: R1 = 5 Ом, R2 = 3 Ом, R3 = 12 Ом, E = 70 B, L = 80 мГн. Вычислить и построить график UL(t)
Дано: R1 = 5 Ом, R2 = 3 Ом, R3 = 12 Ом, E = 70 B, L = 80 мГн. Вычислить и построить график UL(t)
Описание
Подробное решение в WORD
Классический метод
- Дано: R1 = 5 Ом, R2 = 5 Ом, R3 = 10 Ом, R4 = 20 Ом, Е = 20 В, J = 5 А. Определить показание амперметра, используя метод узловых потенциалов. - 2,33 А - 1 А - -1 А (в обратной полярности) - Другой ответ - 4 А
- Дано: R1 = 5 Ом, R2 = 5 Ом, R3 = 10 Ом, R4 = 20 Ом, Е = 20 В, J = 5 А. Определить показание амперметра, используя метод узловых потенциалов. - 2,33 А - 1 А - -1 А (в обратной полярности) - Другой ответ - 4 А
- Дано: R = 15 Ом, XL = 5 Ом, i2 = 1,5sin(ωt + 117°) Определить напряжение на элементах и на входе цепи, а также токи ветвей. Построить векторную диаграмму. Построить i2(ωt)
- Дано: R = 15 Ом, XL = 5 Ом, i2 = 1,5sin(ωt + 117°) Определить напряжение на элементах и на входе цепи, а также токи ветвей. Построить векторную диаграмму. Построить i2(ωt)
- Дано: R1 = 6 (Ом), E1 = 5 (В), R01 = 0.4 (Ом), R2 = 4 (Ом), E2 = 16 (В), R03 = 0.7 (Ом), R3 = 3 (Ом), E3 = 30 (В), R4 = 2 (Ом), R5 = 5 (Ом), R6 = 3 (Ом) Для электрической схемы, изображенной на рисунке, по заданным сопротивлениям и ЭДС выполнить следующее: 1. Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа 2. Найтти и вычислить все токи, пользуясь методом контурных токов (решения провести с помощью составления матрицы для системы уравнений и определителей) 3. Проверить правильность решения, применив метод узлового напряжения, предварительно упростить схему, заменив треугольник сопротивлений r4, r5 и r6 эквивалентной звездой. Начертить расчетную схему с эквивалентной звездой и показать на ней токи 4. Определить ток в резисторе r6 методом эквивалентного генератора. Определить показание вольтметра и составить баланс мощностей для заданной схемы. Построить в масштабе потенциальную диаграмму для внешнего контура.
- Дано: R1 = 6 (Ом), E1 = 5 (В), R01 = 0.4 (Ом), R2 = 4 (Ом), E2 = 16 (В), R03 = 0.7 (Ом), R3 = 3 (Ом), E3 = 30 (В), R4 = 2 (Ом), R5 = 5 (Ом), R6 = 3 (Ом) Для электрической схемы, изображенной на рисунке, по заданным сопротивлениям и ЭДС выполнить следующее: 1. Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа 2. Найтти и вычислить все токи, пользуясь методом контурных токов (решения провести с помощью составления матрицы для системы уравнений и определителей) 3. Проверить правильность решения, применив метод узлового напряжения, предварительно упростить схему, заменив треугольник сопротивлений r4, r5 и r6 эквивалентной звездой. Начертить расчетную схему с эквивалентной звездой и показать на ней токи 4. Определить ток в резисторе r6 методом эквивалентного генератора. Определить показание вольтметра и составить баланс мощностей для заданной схемы. Построить в масштабе потенциальную диаграмму для внешнего контура.
- Дано: R1 = 6 Ом, R2 = 4 Ом, L2 = 0,8 Гн, Е = 120 В, L1 = 0,3 Гн. Определить переходное напряжение U2(t) классическим методом.
- Дано: R1 = 5 Ом, R2 = 12 Ом, R3 = 6 Ом, R4 = 10 Ом, R5 = 15 Ом, R6 = 3 Ом, R7 = 4 Ом, R8 = 2 Ом, R9 = 6 Ом, r = 1 Ом, U7 = 8 В. Найти: Rэкв, Е, I6, U2, P5 - ?
- Дано: R1 = 5 Ом, R2 = 12 Ом, R3 = 6 Ом, R4 = 10 Ом, R5 = 15 Ом, R6 = 3 Ом, R7 = 4 Ом, R8 = 2 Ом, R9 = 6 Ом, r = 1 Ом, U7 = 8 В. Найти: Rэкв, Е, I6, U2, P5 - ?
- Дано: R1 = 5 Ом, R2 = 30 Ом, R3 = 6 Ом, R4 = 12 Ом, U = 100 В. Определить: Rобщ , I, I1-I4, U1-U4, P1-P4
- Дано: R1 = 5 Ом, R2 = 30 Ом, R3 = 6 Ом, R4 = 12 Ом, U = 100 В. Определить: Rобщ , I, I1-I4, U1-U4, P1-P4
- Дано: R1 = 5 Ом, R2 = 3 Ом, L = 0,05 Гн, C = 200 мкФ, E = 50 B. Определить принужденные составляющие токов и напряжений на реактивных элементах.
- Дано: R1 = 5 Ом, R2 = 3 Ом, L = 0,05 Гн, C = 200 мкФ, E = 50 B. Определить принужденные составляющие токов и напряжений на реактивных элементах.
- Дано: R1 = 5 Ом, R2 = 3 Ом, R3 = 12 Ом, E = 70 B, L = 80 мГн. Вычислить и построить график UL(t)
