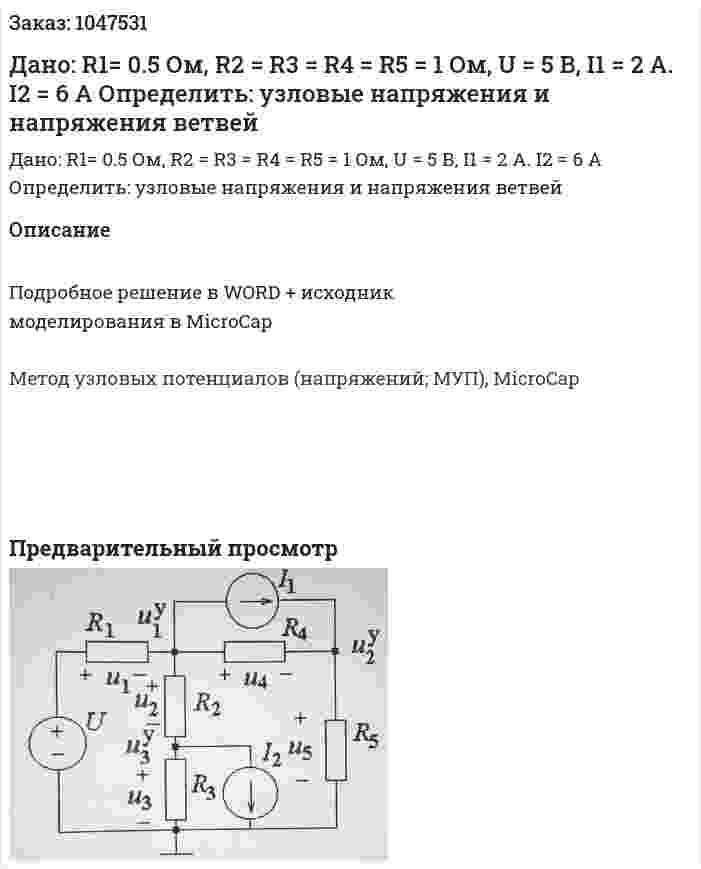

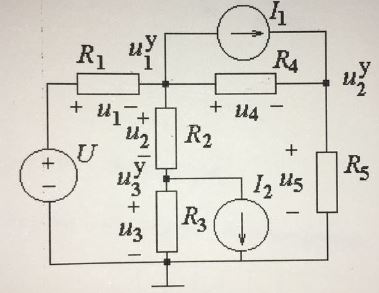

Дано: R1= 0.5 Ом, R2 = R3 = R4 = R5 = 1 Ом, U = 5 В, I1 = 2 A. I2 = 6 A Определить: узловые напряжения и напряжения ветвей
Дано: R1= 0.5 Ом, R2 = R3 = R4 = R5 = 1 Ом, U = 5 В, I1 = 2 A. I2 = 6 A Определить: узловые напряжения и напряжения ветвей
Описание
Подробное решение в WORD + исходник моделирования в MicroCap
Метод узловых потенциалов (напряжений; МУП), MicroCap
- Дано: R1= 0.5 Ом, R2 = R3 = R4 = R5 = 1 Ом, U = 5 В, I1 = 2 A. I2 = 6 A Определить: узловые напряжения и напряжения ветвей
- Дано: r = 10, U = 20√3 B. Определить показания всех амперметров.
- Дано: r = 10, U = 20√3 B. Определить показания всех амперметров.
- Дано: R = 10, Uф = 90 B. Найти ток IC
- Дано: R = 10, Uф = 90 B. Найти ток IC
- Дано: R = 10, XL = 10, XC = 10. Определить общую комплексную проводимость, модуль проводимости, угол сдвига фазы Y-? Y-? φ-?
- Дано: R = 10, XL = 10, XC = 10. Определить общую комплексную проводимость, модуль проводимости, угол сдвига фазы Y-? Y-? φ-?
- Дано: r = 100 Ом, L = 0,02 Гн, С = 0,5 мкФ, ω= 104 1/с, u(t) = 100√2sin(ωt) + 200√2sin(2ωt) Определить i(t) и показание амперметра
- Дано: R = 100 Ом, L = 20 мГн, U1 = 2 Вб, τU = 0,1 мкс. 1. Найти переходную и импульсную характеристики цепи, схема и величины параметров элементов которой приведены ниже. Параметры внешнего воздействия, представлены скачком напряжения (рис. 1). Реакция цепи на внешнее воздействие - напряжение на зажимах 2-2’. 2. Определить реакцию цепи для заданной схемы на воздействие прямоугольного импульса (рис.2) по переходной характеристике цепи. 3.Определить реакцию цепи для заданного воздействия (пункт 2) по ее импульсной характеристике.
- Дано: R = 100 Ом, L = 20 мГн, U1 = 2 Вб, τU = 0,1 мкс. 1. Найти переходную и импульсную характеристики цепи, схема и величины параметров элементов которой приведены ниже. Параметры внешнего воздействия, представлены скачком напряжения (рис. 1). Реакция цепи на внешнее воздействие - напряжение на зажимах 2-2’. 2. Определить реакцию цепи для заданной схемы на воздействие прямоугольного импульса (рис.2) по переходной характеристике цепи. 3.Определить реакцию цепи для заданного воздействия (пункт 2) по ее импульсной характеристике.
- Дано: r = 100 Ом; ω0 = 104 с-1, относительная полоса пропускания последовательного контура Δα = 0.1 Требуется: а) определить параметры резонансного контура L и C; б) проверить расчет, построив зависимость I(α) при напряжении U = 10 В.
- Дано: r = 100 Ом; ω0 = 104 с-1, относительная полоса пропускания последовательного контура Δα = 0.1 Требуется: а) определить параметры резонансного контура L и C; б) проверить расчет, построив зависимость I(α) при напряжении U = 10 В.
- Дано: R1 = 0,1 Ом, R2 = 0,5 Ом, С = 5 мкФ, U = 220 В, f = 50 Гц. Найти сопротивление емкости. Составить уравнения для расчета токов в схеме. Найти токи в цепи и составить баланс мощностей.
- Дано: R1 = 0,1 Ом, R2 = 0,5 Ом, С = 5 мкФ, U = 220 В, f = 50 Гц. Найти сопротивление емкости. Составить уравнения для расчета токов в схеме. Найти токи в цепи и составить баланс мощностей.
