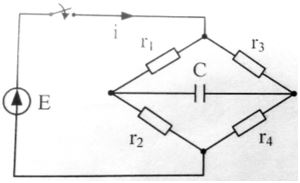

Дано: r1=r4=10 Ом; r2=r3=40 Ом; C=250 мкФ; E=80 В; Определить закон изменения ur4(t) после коммутации
Дано: r1=r4=10 Ом; r2=r3=40 Ом; C=250 мкФ; E=80 В; Определить закон изменения ur4(t) после коммутации
Описание
Подробное решение в WORD+файл проверочного моделирования MicroCap
Классический метод, MicroCap
- Дано: r1=r4 = 5 Ом; XL4 = 15 Ом, XC2 = XL3= XM= 5 Ом; (I_4 ) ̇=1 A Требуется: а) Определить комплексное входное сопротивление цепи; б) по векторной диаграмме, построенной в масштабе, определить токи и напряжения; в) проверить баланс активных мощностей.
- Дано: r1=r4 = 5 Ом; XL4 = 15 Ом, XC2 = XL3= XM= 5 Ом; (I_4 ) ̇=1 A Требуется: а) Определить комплексное входное сопротивление цепи; б) по векторной диаграмме, построенной в масштабе, определить токи и напряжения; в) проверить баланс активных мощностей.
- Дано: R1 = R6 = 20 Ом, R2 = 30 Ом, R3 = 40 Ом, R4 = 10 Ом, R5 = 8 Ом, E = 40 B. По методу эквивалентного генератора найти показания амперметра в цепи, при значении сопротивления амперметра Rаб = 0
- Дано: R1 = R6 = 20 Ом, R2 = 30 Ом, R3 = 40 Ом, R4 = 10 Ом, R5 = 8 Ом, E = 40 B. По методу эквивалентного генератора найти показания амперметра в цепи, при значении сопротивления амперметра Rаб = 0
- Дано: r1 = XC1 = XC2 = r3 = XL3 = 10 Ом, I3 = 1 A. Требуется: а) определить ток I1 и напряжение U; б) расчет проверить с помощью векторной диаграммы цепи, построенной в масштабе с базовым вектором I2; в) проверить баланс мощностей.
- Дано: r1 = XC1 = XC2 = r3 = XL3 = 10 Ом, I3 = 1 A. Требуется: а) определить ток I1 и напряжение U; б) расчет проверить с помощью векторной диаграммы цепи, построенной в масштабе с базовым вектором I2; в) проверить баланс мощностей.
- Дано: R = 1, XL = 2, XC = 3, E=2ej30. Вычислить токи и напряжения. Построить векторную диаграмму
- Дано: R1 = R3 = 2 Ом, R2 = 4 Ом, L = 19,1 мГн , C = 300 мкФ, E = 60 B. Определить начальные условия для напряжения U1
- Дано: R1 = R3 = 2 Ом, R2 = 4 Ом, L = 19,1 мГн , C = 300 мкФ, E = 60 B. Определить начальные условия для напряжения U1
- Дано: R1 = R3 = 87 Ом ХL2 = ХС3 = 90 Ом ХС2 = 150 Ом U = 300 В Определить: I1, I2, I3,U
- Дано: R1 = R3 = 87 Ом ХL2 = ХС3 = 90 Ом ХС2 = 150 Ом U = 300 В Определить: I1, I2, I3,U
- Дано: R1 = R3 = R4 = XL1 = XC2 = 10 Ом, E1 = 100√2e-j45°, E2 = 150√2e-j45° Найти ток I3 методом эквивалентного генератора
- Дано: R1 = R3 = R4 = XL1 = XC2 = 10 Ом, E1 = 100√2e-j45°, E2 = 150√2e-j45° Найти ток I3 методом эквивалентного генератора
- Дано: r1=r4=10 Ом; r2=r3=40 Ом; C=250 мкФ; E=80 В; Определить закон изменения ur4(t) после коммутации
