Ирина Эланс
Заказ: 1037321

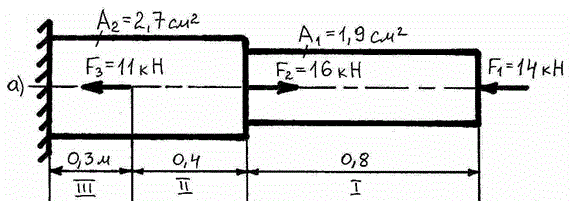

Дано: схема 8, F1 = 14 кН, F2 = 16 кН, F3 = 11 кН, A1 = 1,9 см2, А2 = 2,7 см2, А = 2 · 105 МПа = 2 · 104 кН . см2 Построить эпюры, рассчитать укорочение (удлинение) бруса
Дано: схема 8, F1 = 14 кН, F2 = 16 кН, F3 = 11 кН, A1 = 1,9 см2, А2 = 2,7 см2, А = 2 · 105 МПа = 2 · 104 кН . см2 Построить эпюры, рассчитать укорочение (удлинение) бруса
Описание
Подробное решение в WORD
