Дано: σT = 240 МПа, P1 = 35 кН, P2 = 80 кН, P3 = 120 кН, E = 2·105 МПа, a = 0,5 м, b = 0,6 м, c = 0,3 м, F1 = 5 см2, F2 = 10 см2 1. Построить эпюры N 2. Построить эпюры напряжений σ 3. Построить эпюры продольных перемещений. 4. Проверить прочности бруса.

Дано: σT = 240 МПа, P1 = 35 кН, P2 = 80 кН, P3 = 120 кН, E = 2·105 МПа, a = 0,5 м, b = 0,6 м, c = 0,3 м, F1 = 5 см2, F2 = 10 см2 1. Построить эпюры N 2. Построить эпюры напряжений σ 3. Построить эпюры продольных перемещений. 4. Проверить прочности бруса.
Описание

Подробное решение





Дано: σT = 240 МПа, P1 = 35 кН, P2 = 80 кН, P3 = 120 кН, E = 2·105 МПа, a = 0,5 м, b = 0,6 м, c = 0,3 м, F1 = 5 см2, F2 = 10 см2 1. Построить эпюры N 2. Построить эпюры напряжений σ 3. Построить эпюры продольных перемещений. 4. Проверить прочности бруса. (Решение → 14473)

Дано: σT = 240 МПа, P1 = 35 кН, P2 = 80 кН, P3 = 120 кН, E = 2·105 МПа, a = 0,5 м, b = 0,6 м, c = 0,3 м, F1 = 5 см2, F2 = 10 см2 1. Построить эпюры N 2. Построить эпюры напряжений σ 3. Построить эпюры продольных перемещений. 4. Проверить прочности бруса. (Решение → 14473)

Предварительный просмотр

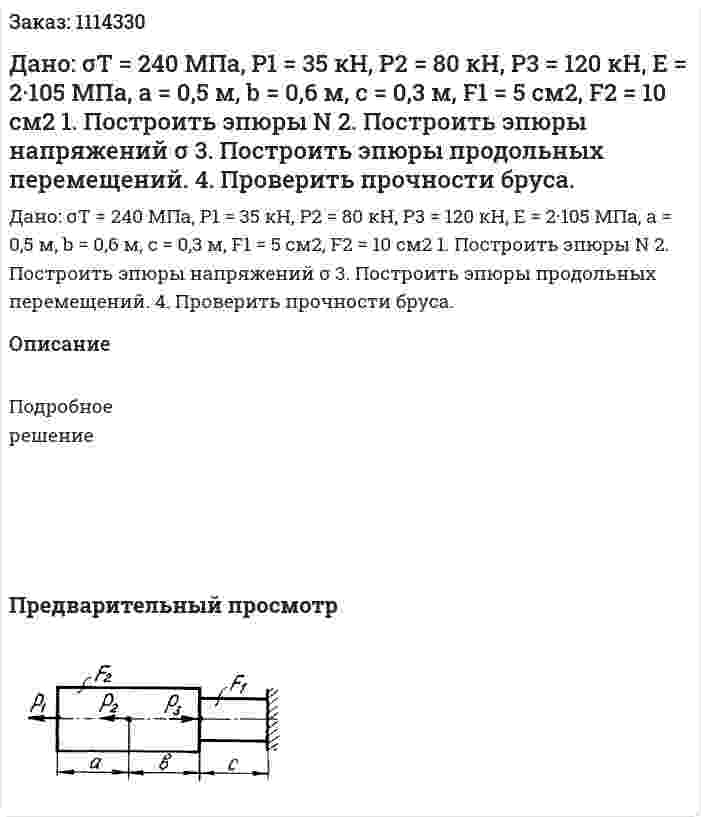

Дано: σT = 240 МПа, P1 = 35 кН, P2 = 80 кН, P3 = 120 кН, E = 2·105 МПа, a = 0,5 м, b = 0,6 м, c = 0,3 м, F1 = 5 см2, F2 = 10 см2 1. Построить эпюры N 2. Построить эпюры напряжений σ 3. Построить эпюры продольных перемещений. 4. Проверить прочности бруса.
