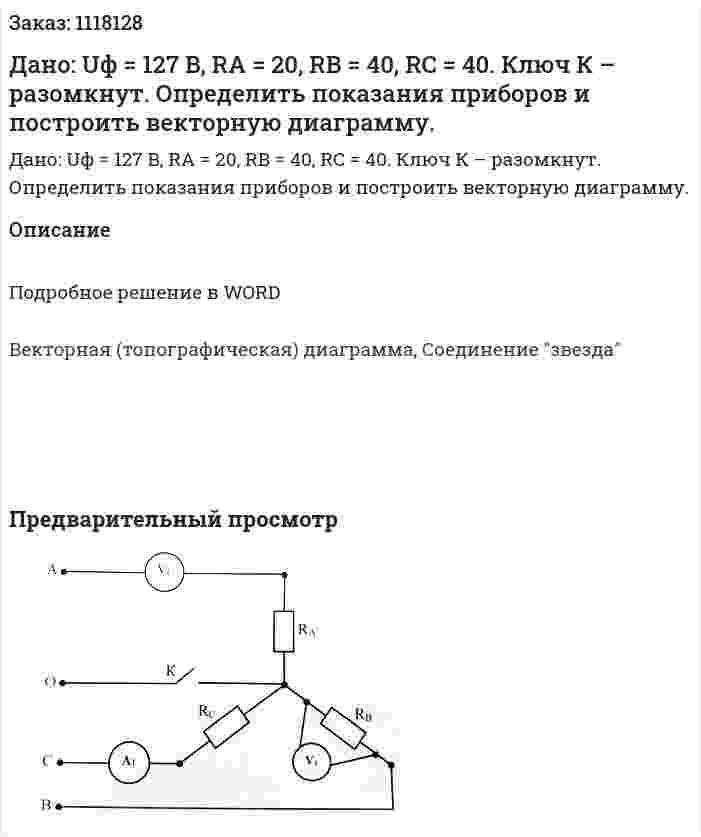

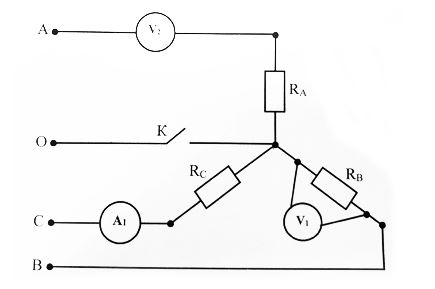

Дано: Uф = 127 B, RA = 20, RB = 40, RC = 40. Ключ К – разомкнут. Определить показания приборов и построить векторную диаграмму.
Дано: Uф = 127 B, RA = 20, RB = 40, RC = 40. Ключ К – разомкнут. Определить показания приборов и построить векторную диаграмму.
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма, Соединение "звезда"
- Дано: Uф = 127 B, RA = 20, RB = 40, RC = 40. Ключ К – разомкнут. Определить показания приборов и построить векторную диаграмму.
- Дано: Uф = 200 B, r = XL = XC = 20 Ом. Определить показание амперметра при обрыве в точке К. 1. IA = 5 A; 2. IA = 10 A; 3. IA = 15 A; 4. IA = 20 A
- Дано: Uф = 200 B, r = XL = XC = 20 Ом. Определить показание амперметра при обрыве в точке К. 1. IA = 5 A; 2. IA = 10 A; 3. IA = 15 A; 4. IA = 20 A
- Дано: Uф = 220 В, R = 1/ωC = 11 Ом. Определить показания амперметров. Построить векторную диаграмму токов. Подключить два ваттметра так, чтобы измерить активную мощность, проверить выполнение уравнения баланса активной мощности.
- Дано: Uф = 220 В, R = 1/ωC = 11 Ом. Определить показания амперметров. Построить векторную диаграмму токов. Подключить два ваттметра так, чтобы измерить активную мощность, проверить выполнение уравнения баланса активной мощности.
- Дано: Uф=220 В, R=XL=Xc=10 Ом Определить токи
- Дано: Uф=220 В, R=XL=Xc=10 Ом Определить токи
- Дано: Uф = 100 В, R = XL = XC = 10 Ом Определить фазные токи Ia, Ib, Ic, мощность P. Построить векторную и топографическую диаграммы.
- Дано: Uф = 100 В Za = 10+j10 Ом Zb = 10-j10 Ом Zc = 10 Ом Во сколько раз изменится ток фазы В при обрыве фазы С? Построить векторную диаграмму.
- Дано: Uф = 100 В Za = 10+j10 Ом Zb = 10-j10 Ом Zc = 10 Ом Во сколько раз изменится ток фазы В при обрыве фазы С? Построить векторную диаграмму.
- Дано: Uф = 100 В, ХL = ХС = r = 10 Ом. Найти показание ваттметра.
- Дано: Uф = 100 В, ХL = ХС = r = 10 Ом. Найти показание ваттметра.
- Дано: Uф = 120 В, z= 16 + j12. Определить фазные и линейные токи, построить топографическую диаграмму.
- Дано: Uф = 120 В, z= 16 + j12. Определить фазные и линейные токи, построить топографическую диаграмму.
