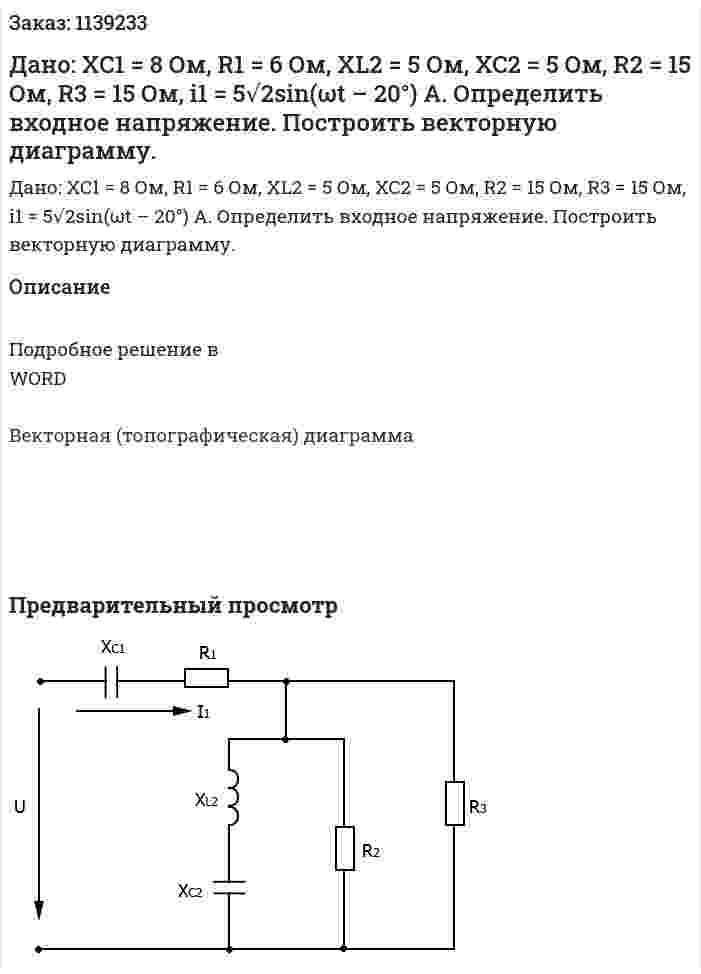

Дано: XC1 = 8 Ом, R1 = 6 Ом, XL2 = 5 Ом, XC2 = 5 Ом, R2 = 15 Ом, R3 = 15 Ом, i1 = 5√2sin(ωt – 20°) A. Определить входное напряжение. Построить векторную диаграмму.
Дано: XC1 = 8 Ом, R1 = 6 Ом, XL2 = 5 Ом, XC2 = 5 Ом, R2 = 15 Ом, R3 = 15 Ом, i1 = 5√2sin(ωt – 20°) A. Определить входное напряжение. Построить векторную диаграмму.
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма
- Дано: XC1 = 8 Ом, R1 = 6 Ом, XL2 = 5 Ом, XC2 = 5 Ом, R2 = 15 Ом, R3 = 15 Ом, i1 = 5√2sin(ωt – 20°) A. Определить входное напряжение. Построить векторную диаграмму.
- Дано: XC = 20 Ом, XL = 10 Ом, u = 100sin(ωt + 90°). Найти i
- Дано: XC = 20 Ом, XL = 10 Ом, u = 100sin(ωt + 90°). Найти i
- Дано: XC = 4, XL = 2, U(t) = 14,1sin(ωt-π/2). Найти i(t)
- Дано: XC = 4, XL = 2, U(t) = 14,1sin(ωt-π/2). Найти i(t)
- Дано: XC = 5 Ом, XL = 10 Ом, Z = 12+j5 Ом, A1 = 2A. Определить показания вольтметра и ваттметра.
- Дано: XC = 5 Ом, XL = 10 Ом, Z = 12+j5 Ом, A1 = 2A. Определить показания вольтметра и ваттметра.
- Дано: X1 = X2 = 10 Ом. При каком значении R ток I будет сдвинут по фазе относительно входного напряжения на угол 45° Построить векторную диаграмму
- Дано: XC = 100 Ом, i(t) = 2√2sin(ωt – 90°). Найти u(t), I, U
- Дано: XC = 100 Ом, i(t) = 2√2sin(ωt – 90°). Найти u(t), I, U
- Дано: XC1 = 10 Ом, XL1 = 5 Ом, R2 = 10 Ом, XC2 = 10 Ом, XL3 = 15 Ом, UR2 = 100√2•sin(ωt + 15°) В 1. Определить все токи и напряжения; 2. Вычислить активную и полную мощности
- Дано: XC1 = 10 Ом, XL1 = 5 Ом, R2 = 10 Ом, XC2 = 10 Ом, XL3 = 15 Ом, UR2 = 100√2•sin(ωt + 15°) В 1. Определить все токи и напряжения; 2. Вычислить активную и полную мощности
- Дано: XC1 = 10 Ом, XL2 = 20 Ом, XC3 = 10 Ом, R1 = 10 Ом, UC1 = 15√2sin(ωt + 45°). Найти все остальные напряжения и токи; Определить реактивную мощность всей цепи; Построить векторную диаграмму токов и напряжений.
- Дано: XC1 = 10 Ом, XL2 = 20 Ом, XC3 = 10 Ом, R1 = 10 Ом, UC1 = 15√2sin(ωt + 45°). Найти все остальные напряжения и токи; Определить реактивную мощность всей цепи; Построить векторную диаграмму токов и напряжений.
