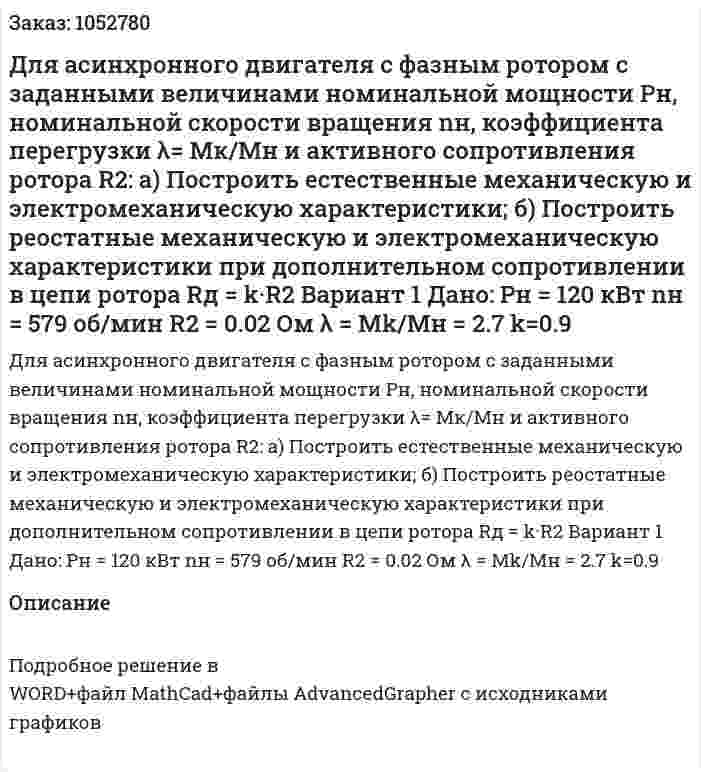

Для асинхронного двигателя с фазным ротором с заданными величинами номинальной мощности Pн, номинальной скорости вращения nн, коэффициента перегрузки λ= Мк/Мн и активного сопротивления ротора R2: а) Построить естественные механическую и электромеханическую характеристики; б) Построить реостатные механическую и электромеханическую характеристики при дополнительном сопротивлении в цепи ротора Rд = k·R2 Вариант 1 Дано: Pн = 120 кВт nн = 579 об/мин R2 = 0.02 Ом λ = Mk/Mн = 2.7 k=0.9
Для асинхронного двигателя с фазным ротором с заданными величинами номинальной мощности Pн, номинальной скорости вращения nн, коэффициента перегрузки λ= Мк/Мн и активного сопротивления ротора R2: а) Построить естественные механическую и электромеханическую характеристики; б) Построить реостатные механическую и электромеханическую характеристики при дополнительном сопротивлении в цепи ротора Rд = k·R2 Вариант 1 Дано: Pн = 120 кВт nн = 579 об/мин R2 = 0.02 Ом λ = Mk/Mн = 2.7 k=0.9
Описание
Подробное решение в WORD+файл MathCad+файлы AdvancedGrapher с исходниками графиков
- Для асинхронного двигателя с фазным ротором с заданными величинами номинальной мощности Pн, номинальной скорости вращения nн, коэффициента перегрузки λ= Мк/Мн и активного сопротивления ротора R2: а) Построить естественные механическую и электромеханическую характеристики; б) Построить реостатные механическую и электромеханическую характеристики при дополнительном сопротивлении в цепи ротора Rд = k·R2 Вариант 1 Дано: Pн = 120 кВт nн = 579 об/мин R2 = 0.02 Ом λ = Mk/Mн = 2.7 k=0.9
- Для асинхронного короткозамкнутого двигателя, паспортные данные которого для каждого варианта приведены в таблице 4, • вычислить P1ном, I1ном, Iп и определить частоту вращения двигателя в об/мин при Mc = 0,7·Mном; • рассчитать (5 точек) и построить механическую характеристику двигателя n = f(M) в пределах рабочей части (до Mкр). Расчет произвести по формуле Клосса, задаваясь скольжением в пределах от S = 0 до S = Sкр. • По данному в паспорте соотношению Mп/Mном пусковой момент двигателя. Пунктиром изобразить примерный вид характеристики от Mкр до Mп. На том же графике нанести шкалу S. Отдельно рассчитать и отметить на характеристике Mном и nном. • Рассчитать и построить на том же графике механическую характеристику двигателя при U = 0,8Uном. Для этого же напряжения вычислить Mп и Iп. Обмотка статора соединена «звездой», линейное напряжение сети Uл = 380 В. Вариант 5
- Для асинхронного короткозамкнутого двигателя, паспортные данные которого для каждого варианта приведены в таблице 4, • вычислить P1ном, I1ном, Iп и определить частоту вращения двигателя в об/мин при Mc = 0,7·Mном; • рассчитать (5 точек) и построить механическую характеристику двигателя n = f(M) в пределах рабочей части (до Mкр). Расчет произвести по формуле Клосса, задаваясь скольжением в пределах от S = 0 до S = Sкр. • По данному в паспорте соотношению Mп/Mном пусковой момент двигателя. Пунктиром изобразить примерный вид характеристики от Mкр до Mп. На том же графике нанести шкалу S. Отдельно рассчитать и отметить на характеристике Mном и nном. • Рассчитать и построить на том же графике механическую характеристику двигателя при U = 0,8Uном. Для этого же напряжения вычислить Mп и Iп. Обмотка статора соединена «звездой», линейное напряжение сети Uл = 380 В. Вариант 5
- Для асинхронного короткозамкнутого электродвигателя, определить ток, потребляемый двигателем из сети, номинальную частоту вращения, номинальный, максимальный и пусковой моменты, а так же пусковой ток.Вариант 3 Дано: РN=30 кВт; UN=380 В; SN=3,3%; Р=1; cosφN=0,9; ηN=0,90; ki=7; kmax=2,2; kn=1,1;
- Для асинхронного короткозамкнутого электродвигателя, определить ток, потребляемый двигателем из сети, номинальную частоту вращения, номинальный, максимальный и пусковой моменты, а так же пусковой ток.Вариант 3 Дано: РN=30 кВт; UN=380 В; SN=3,3%; Р=1; cosφN=0,9; ηN=0,90; ki=7; kmax=2,2; kn=1,1;
- Для асинхронного короткозамкнутого электродвигателя, определить ток, потребляемый двигателем из сети, номинальную частоту вращения, номинальный, максимальный и пусковой моменты, а так же пусковой ток. Дано: РN=13 кВт; UN=380 В; SN=3,2 %; Р=2; cosφN=0,86; ηN=0,88; ki=7; kmax=2,0; kn =1,3
- Для асинхронного короткозамкнутого электродвигателя, определить ток, потребляемый двигателем из сети, номинальную частоту вращения, номинальный, максимальный и пусковой моменты, а так же пусковой ток. Дано: РN=13 кВт; UN=380 В; SN=3,2 %; Р=2; cosφN=0,86; ηN=0,88; ki=7; kmax=2,0; kn =1,3
- Для асинхронного двигателя, подключенного к сети с напряжением U=220B, определить номинальный ток, потребляемый из сети I_н, если известны следующие параметры: номинальная мощность P_н=2кВт; номинальная частота n_н=960 об⁄(мин;) коэффициент мощности cos〖φ=0,85;〗 кратность пускового момента K_п=1,8; кратность критического момента λ=3; число пар полюсов p=3; КПД η=88%. Построить зависимости M=f(s)и n=f(M).
- Для асинхронного двигателя с контактными кольцами типа АОК2-61-6 (рис.12.8) по данным каталога определить значение сопротивления и мощность трехфазного регулировочного реостата, обеспечивающего при включении в цепь ротора снижение частоты вращения вала двигателя до 700 об/мин при неизменном моменте, равном номинальному. Механическими потерями пренебречь. Технические данные трехфазных двигателей с контактными кольцами серии АК2 (защищенные) и серии АОК2 (закрытые, обдуваемые) приведены в табл.12.8.
- Для асинхронного двигателя с контактными кольцами типа АОК2-61-6 (рис.12.8) по данным каталога определить значение сопротивления и мощность трехфазного регулировочного реостата, обеспечивающего при включении в цепь ротора снижение частоты вращения вала двигателя до 700 об/мин при неизменном моменте, равном номинальному. Механическими потерями пренебречь. Технические данные трехфазных двигателей с контактными кольцами серии АК2 (защищенные) и серии АОК2 (закрытые, обдуваемые) приведены в табл.12.8.
- Для асинхронного двигателя с короткозамкнутым ротором, определить номинальный и пусковой ток, номинальную частоту вращения, номинальный, максимальный и пусковой моменты. Построить механическую характеристику двигателя. По условию задано: Pном = 15 кВт; ηном = 0,89; Uном = 380 В; Ki = 7; Sном = 3,2 %; Kmax = 2; р = 2; KП = 1,3; cosφном=0,88.
- Для асинхронного двигателя с короткозамкнутым ротором, определить номинальный и пусковой ток, номинальную частоту вращения, номинальный, максимальный и пусковой моменты. Построить механическую характеристику двигателя. По условию задано: Pном = 15 кВт; ηном = 0,89; Uном = 380 В; Ki = 7; Sном = 3,2 %; Kmax = 2; р = 2; KП = 1,3; cosφном=0,88.
- Для асинхронного двигателя с фазным ротором, данные которого приведены в табл. 7, требуется рассчитать сопротивления резисторов трехступенчатого пускового реостата ПР (рис. 12).
- Для асинхронного двигателя с фазным ротором, данные которого приведены в табл. 7, требуется рассчитать сопротивления резисторов трехступенчатого пускового реостата ПР (рис. 12).
