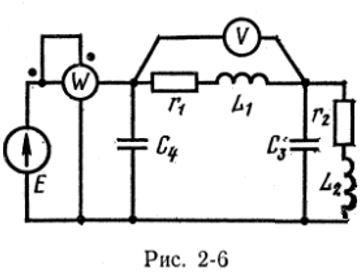

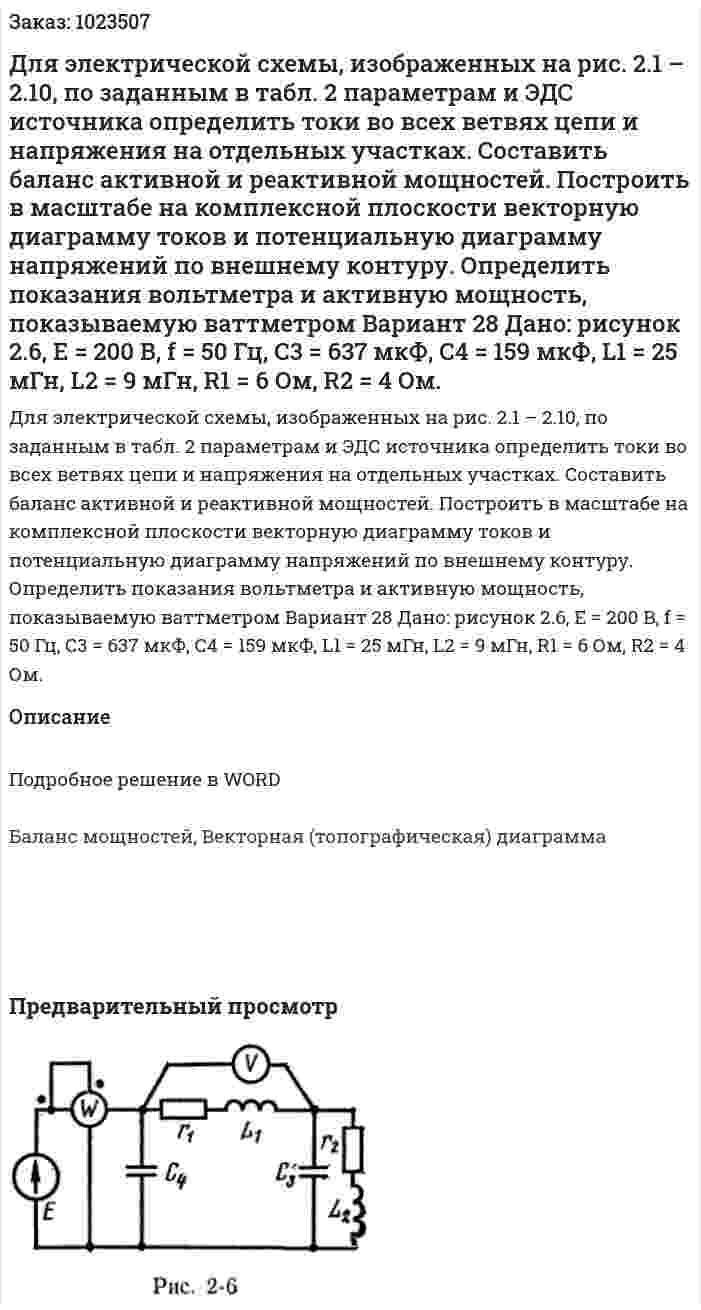

Для электрической схемы, изображенных на рис. 2.1 – 2.10, по заданным в табл. 2 параметрам и ЭДС источника определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Определить показания вольтметра и активную мощность, показываемую ваттметром Вариант 28 Дано: рисунок 2.6, Е = 200 В, f = 50 Гц, С3 = 637 мкФ, С4 = 159 мкФ, L1 = 25 мГн, L2 = 9 мГн, R1 = 6 Ом, R2 = 4 Ом.
Для электрической схемы, изображенных на рис. 2.1 – 2.10, по заданным в табл. 2 параметрам и ЭДС источника определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Определить показания вольтметра и активную мощность, показываемую ваттметром Вариант 28 Дано: рисунок 2.6, Е = 200 В, f = 50 Гц, С3 = 637 мкФ, С4 = 159 мкФ, L1 = 25 мГн, L2 = 9 мГн, R1 = 6 Ом, R2 = 4 Ом.
Описание
Подробное решение в WORD
Баланс мощностей, Векторная (топографическая) диаграмма
- Для электрической схемы, изображенных на рис. 2.1 – 2.10, по заданным в табл. 2 параметрам и ЭДС источника определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Определить показания вольтметра и активную мощность, показываемую ваттметром Вариант 28 Дано: рисунок 2.6, Е = 200 В, f = 50 Гц, С3 = 637 мкФ, С4 = 159 мкФ, L1 = 25 мГн, L2 = 9 мГн, R1 = 6 Ом, R2 = 4 Ом.
- Для электрической схемы, которая соответствует номеру выполняемого варианта и представлена на Рис.1.8, необходимо выполнить следующее: 1. По законам Кирхгофа составить систему уравнений для расчета токов во всех ветвях схемы. 2. Определить токи во всех ветвях схемы методом контурных токов. 3. Определить токи во всех ветвях схемы методом узловых потенциалов. 4. Результаты расчета токов свести в таблицу и сравнить их между собой. 5. Составьте баланс мощностей в исходной схеме вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений). 6. Определите ток через сопротивление Ri1 в первой ветви Ii1 исходной схемы методом эквивалентного генератора. 7. Построить потенциальную диаграмму для любого замкнутого контура схемы, который включает в себя два источника мощности. Вариант 4
- Для электрической схемы, которая соответствует номеру выполняемого варианта и представлена на Рис.1.8, необходимо выполнить следующее: 1. По законам Кирхгофа составить систему уравнений для расчета токов во всех ветвях схемы. 2. Определить токи во всех ветвях схемы методом контурных токов. 3. Определить токи во всех ветвях схемы методом узловых потенциалов. 4. Результаты расчета токов свести в таблицу и сравнить их между собой. 5. Составьте баланс мощностей в исходной схеме вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений). 6. Определите ток через сопротивление Ri1 в первой ветви Ii1 исходной схемы методом эквивалентного генератора. 7. Построить потенциальную диаграмму для любого замкнутого контура схемы, который включает в себя два источника мощности. Вариант 4
- Для электрической схемы на рис 1 определить наиболее рациональным методом токи в ветвях, напряжения на каждом элементе, мощность элементов и приемника в целом, мощность источников и режимы их работы, ток в одной из ветвей, пользуясь методом эквивалентного генератора Вариант 10
- Для электрической схемы на рис 1 определить наиболее рациональным методом токи в ветвях, напряжения на каждом элементе, мощность элементов и приемника в целом, мощность источников и режимы их работы, ток в одной из ветвей, пользуясь методом эквивалентного генератора Вариант 10
- Для электрической схемы определить заданным методом (если Y=1, то методом наложения, если Y=2, то методом контурных токов, если Y=3, то методом уравнений Кирхгофа) токи во всех ветвях, напряжение на каждом элементе, баланс мощностей, мощность, выделяемую (потребляемую) каждым элементом, режимы работы источников. Для электрической схемы определить методом эквивалентного генератора (если D=1, то методом эквивалентного генератора напряжения, если D=0, то методом эквивалентного генератора тока) ток в заданной ветви с номером K. Проверить правильность решения задачи составлением уравнений и проверкой выполнения первого закона Кирхгофа для всех узлов, второго закона Кирхгофа для трех контуров. Построить потенциальную диаграмму для K-того замкнутого контура (если K превышает число контуров в цепи, то принимать K= K-2). Вариант 8. Дано: Е1 = 15 В, Е7 = 30 В, R1 = 8 Ом, R2 = 2 Ом, R3 = 9 Ом, R4 = 7 Ом, R5 = 8 Ом, R6 = 5 Ом, R7 = 6 Ом, R8 = 7 Ом, R9 = 6 Ом, R10 = 7 Ом, R11 = 6 Ом, R12 = 7 Ом Y = 2 (метод контурных токов) D = 1 (метод эквивалентного генератора напряжения) K = 4
- Для электрической схемы определить заданным методом (если Y=1, то методом наложения, если Y=2, то методом контурных токов, если Y=3, то методом уравнений Кирхгофа) токи во всех ветвях, напряжение на каждом элементе, баланс мощностей, мощность, выделяемую (потребляемую) каждым элементом, режимы работы источников. Для электрической схемы определить методом эквивалентного генератора (если D=1, то методом эквивалентного генератора напряжения, если D=0, то методом эквивалентного генератора тока) ток в заданной ветви с номером K. Проверить правильность решения задачи составлением уравнений и проверкой выполнения первого закона Кирхгофа для всех узлов, второго закона Кирхгофа для трех контуров. Построить потенциальную диаграмму для K-того замкнутого контура (если K превышает число контуров в цепи, то принимать K= K-2). Вариант 8. Дано: Е1 = 15 В, Е7 = 30 В, R1 = 8 Ом, R2 = 2 Ом, R3 = 9 Ом, R4 = 7 Ом, R5 = 8 Ом, R6 = 5 Ом, R7 = 6 Ом, R8 = 7 Ом, R9 = 6 Ом, R10 = 7 Ом, R11 = 6 Ом, R12 = 7 Ом Y = 2 (метод контурных токов) D = 1 (метод эквивалентного генератора напряжения) K = 4
- Для электрической схемы, изображенной на рисунке, по заданным сопротивлениям и ЭДС выполнить следующее:1) составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) проверить правильность решения, применив метод узлового напряжения. Предварительно упростить схему, заменив треугольник сопротивлений R4, R5 и R6 эквивалентной звездой, и показать на ней токи; 4) определить ток в резисторе методом эквивалентного генератора; 5) определить показание вольтметра и составить баланс мощностей для заданной схемы. Вариант 16
- Для электрической схемы, изображенной на рисунке, по заданным сопротивлениям и ЭДС выполнить следующее:1) составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) проверить правильность решения, применив метод узлового напряжения. Предварительно упростить схему, заменив треугольник сопротивлений R4, R5 и R6 эквивалентной звездой, и показать на ней токи; 4) определить ток в резисторе методом эквивалентного генератора; 5) определить показание вольтметра и составить баланс мощностей для заданной схемы. Вариант 20
- Для электрической схемы, изображенной на рисунке, по заданным сопротивлениям и ЭДС выполнить следующее:1) составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) проверить правильность решения, применив метод узлового напряжения. Предварительно упростить схему, заменив треугольник сопротивлений R4, R5 и R6 эквивалентной звездой, и показать на ней токи; 4) определить ток в резисторе методом эквивалентного генератора; 5) определить показание вольтметра и составить баланс мощностей для заданной схемы. Вариант 20
- Для электрической схемы, изображенной на рисунке, по заданным сопротивлениям и ЭДС выполнить следующее:1) составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) проверить правильность решения, применив метод узлового напряжения. Предварительно упростить схему, заменив треугольник сопротивлений R4, R5 и R6 эквивалентной звездой, и показать на ней токи; 4) определить ток в резисторе методом эквивалентного генератора; 5) определить показание вольтметра и составить баланс мощностей для заданной схемы. Вариант 9
- Для электрической схемы, изображенной на рисунке, по заданным сопротивлениям и ЭДС выполнить следующее:1) составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) проверить правильность решения, применив метод узлового напряжения. Предварительно упростить схему, заменив треугольник сопротивлений R4, R5 и R6 эквивалентной звездой, и показать на ней токи; 4) определить ток в резисторе методом эквивалентного генератора; 5) определить показание вольтметра и составить баланс мощностей для заданной схемы. Вариант 9
- Для электрической схемы, изображенной на рисунке, по заданным сопротивлениям и ЭДС определить токи во всех ветвях цепи и напряжение между точками a и b. Проверить правильность расчета при помощи баланса мощностей Вариант 11
- Для электрической схемы, изображенной на рисунке, по заданным сопротивлениям и ЭДС определить токи во всех ветвях цепи и напряжение между точками a и b. Проверить правильность расчета при помощи баланса мощностей Вариант 11
