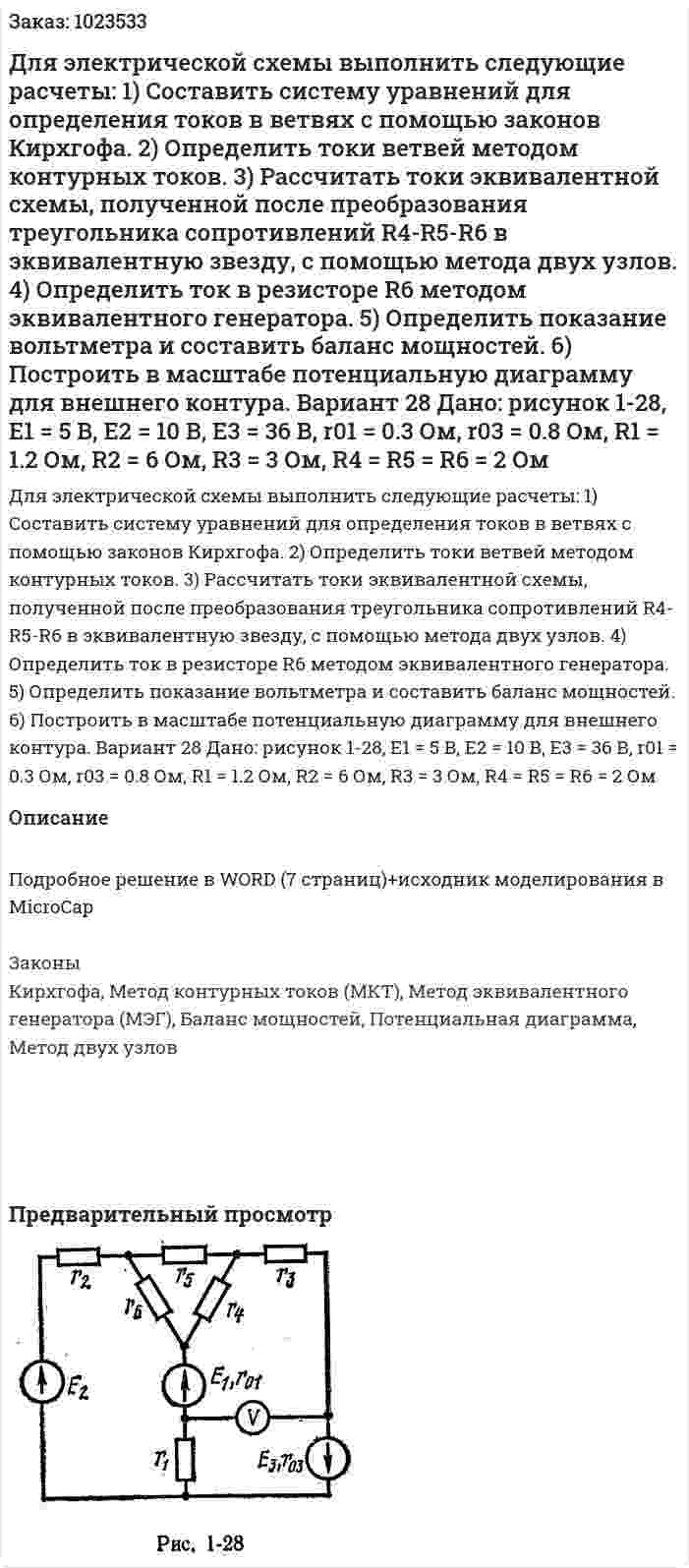

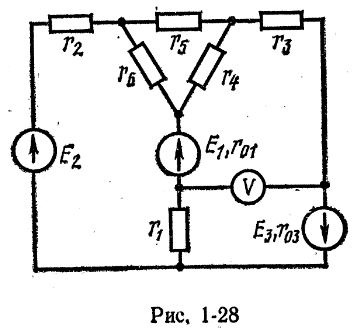

Для электрической схемы выполнить следующие расчеты: 1) Составить систему уравнений для определения токов в ветвях с помощью законов Кирхгофа. 2) Определить токи ветвей методом контурных токов. 3) Рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4-R5-R6 в эквивалентную звезду, с помощью метода двух узлов. 4) Определить ток в резисторе R6 методом эквивалентного генератора. 5) Определить показание вольтметра и составить баланс мощностей. 6) Построить в масштабе потенциальную диаграмму для внешнего контура. Вариант 28 Дано: рисунок 1-28, E1 = 5 В, Е2 = 10 В, Е3 = 36 В, r01 = 0.3 Ом, r03 = 0.8 Ом, R1 = 1.2 Ом, R2 = 6 Ом, R3 = 3 Ом, R4 = R5 = R6 = 2 Ом
Для электрической схемы выполнить следующие расчеты: 1) Составить систему уравнений для определения токов в ветвях с помощью законов Кирхгофа. 2) Определить токи ветвей методом контурных токов. 3) Рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4-R5-R6 в эквивалентную звезду, с помощью метода двух узлов. 4) Определить ток в резисторе R6 методом эквивалентного генератора. 5) Определить показание вольтметра и составить баланс мощностей. 6) Построить в масштабе потенциальную диаграмму для внешнего контура. Вариант 28 Дано: рисунок 1-28, E1 = 5 В, Е2 = 10 В, Е3 = 36 В, r01 = 0.3 Ом, r03 = 0.8 Ом, R1 = 1.2 Ом, R2 = 6 Ом, R3 = 3 Ом, R4 = R5 = R6 = 2 Ом
Описание
Подробное решение в WORD (7 страниц)+исходник моделирования в MicroCap
Законы Кирхгофа, Метод контурных токов (МКТ), Метод эквивалентного генератора (МЭГ), Баланс мощностей, Потенциальная диаграмма, Метод двух узлов
- Для электрической схемы выполнить следующие расчеты: 1) Составить систему уравнений для определения токов в ветвях с помощью законов Кирхгофа. 2) Определить токи ветвей методом контурных токов. 3) Рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4-R5-R6 в эквивалентную звезду, с помощью метода двух узлов. 4) Определить ток в резисторе R6 методом эквивалентного генератора. 5) Определить показание вольтметра и составить баланс мощностей. 6) Построить в масштабе потенциальную диаграмму для внешнего контура. Вариант 28 Дано: рисунок 1-28, E1 = 5 В, Е2 = 10 В, Е3 = 36 В, r01 = 0.3 Ом, r03 = 0.8 Ом, R1 = 1.2 Ом, R2 = 6 Ом, R3 = 3 Ом, R4 = R5 = R6 = 2 Ом
- Для электрической схемы, изображенной на рис. 10-19, по заданным в табл. 3 сопротивлениям и ЭДС: 1) Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа 2) Найти все токи, пользуясь методом контурных токов. Вариант 1. Дано: E1 = 55 В, E2 = 18 В, E3 = 4 В, R1 = 8.8 Ом, R2 = 4 Ом, R3 = 3.3 Ом, R4 = 2 Ом, R5 = 4 Ом, R6 = 4 Ом
- Для электрической схемы, изображенной на рис. 10-19, по заданным в табл. 3 сопротивлениям и ЭДС: 1) Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа 2) Найти все токи, пользуясь методом контурных токов. Вариант 1. Дано: E1 = 55 В, E2 = 18 В, E3 = 4 В, R1 = 8.8 Ом, R2 = 4 Ом, R3 = 3.3 Ом, R4 = 2 Ом, R5 = 4 Ом, R6 = 4 Ом
- Для электрической схемы, изображенной на рис. 1.1 – 1.50, по заданным в табл. 1.2 сопротивлением и ЭДС выполнить следующее: 1. Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа. 2. Найти и вычислить все токи, пользуясь методом контурных токов. 3. Проверить правильность решения, применив метод узлового напряжения. Предварительно упростить схему, заменив треугольник сопротивлений r4, r5 и r6 эквивалентной звездой. Начертить расчётную схему с эквивалентной звездой и показать на ней токи. 4. Определить ток в резисторе r6 методом эквивалентного генератора. 5. Определить показание вольтметра и составить баланс мощностей для заданной схемы. 6. Построить в масштабе потенциальную диаграмму для внешнего контура. Вариант 8
- Для электрической схемы, изображенной на рис. 1.1 – 1.50, по заданным в табл. 1.2 сопротивлением и ЭДС выполнить следующее: 1. Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа. 2. Найти и вычислить все токи, пользуясь методом контурных токов. 3. Проверить правильность решения, применив метод узлового напряжения. Предварительно упростить схему, заменив треугольник сопротивлений r4, r5 и r6 эквивалентной звездой. Начертить расчётную схему с эквивалентной звездой и показать на ней токи. 4. Определить ток в резисторе r6 методом эквивалентного генератора. 5. Определить показание вольтметра и составить баланс мощностей для заданной схемы. 6. Построить в масштабе потенциальную диаграмму для внешнего контура. Вариант 8
- Для электрической схемы, изображенной на рис. 1-1 -- 1-50 по заданным в табл. 1 сопротивлениям и э.д.с. выполнить следующее: 1) составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; 2) упростить схему, заменив треугольник сопротивлений r4, r5, r6 эквивалентной звездой; начертить расчетную схему с эквивалентной звездой, и показать на ней токи; 3) найти все токи, пользуясь методом контурных токов; найти токи в заданной схеме; 4) определить показание вольтметра и составить баланс мощностей для заданной схемы. Вариант 8 Дано: Е1 = 6 В, Е2 = 20 В, Е3 = 4 В, R02 = 0.8 Ом, R03 = 1.2 Ом, R1 = 4 Ом, R2 = 6 Ом, R3 = 4 Ом, R4 = 4 Ом, R5 = 3 Ом, R6 = 3 Ом
- Для электрической схемы, изображенной на рис. 1-1 -- 1-50 по заданным в табл. 1 сопротивлениям и э.д.с. выполнить следующее: 1) составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; 2) упростить схему, заменив треугольник сопротивлений r4, r5, r6 эквивалентной звездой; начертить расчетную схему с эквивалентной звездой, и показать на ней токи; 3) найти все токи, пользуясь методом контурных токов; найти токи в заданной схеме; 4) определить показание вольтметра и составить баланс мощностей для заданной схемы. Вариант 8 Дано: Е1 = 6 В, Е2 = 20 В, Е3 = 4 В, R02 = 0.8 Ом, R03 = 1.2 Ом, R1 = 4 Ом, R2 = 6 Ом, R3 = 4 Ом, R4 = 4 Ом, R5 = 3 Ом, R6 = 3 Ом
- Для электрической схемы выполнить следующее: 1. На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: а) дифференциальной; б) символической. 2. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных электрических цепей. 3. По результатам, полученным в п.2, определить показание ваттметра. 4. Построить топографическую диаграмму, совмещенную с векторной диаграммой токов, потенциал точки а, указанной на схеме, принять равным нулю. 5. Построить круговую диаграмму для тока в одном из сопротивлений цепи при изменении модуля этого сопротивления в пределах от 0 до ∞. Сопротивление, подлежащее изменению отмечено на схеме стрелкой. 6. Пользуясь круговой диаграммой. построить график изменения тока в изменяющемся сопротивлении в зависимости от модуля этого сопротивления 7. Используя данные расчетов, полученных в пп. 2, 5, записать выражение для мгновенного значения тока или напряжения. Построить график зависимости указанной величины от ωt8. Полагая, что между двумя любыми индуктивными катушками, расположенными в различных ветвях заданной схемы, имеется магнитная связь при взаимной индуктивности, равной М, составить в общем виде систему уравнений по законам Кирхгофа для расчета токов во всех ветвях схемы, записав ее в двух формах: а) дифференциальной; б) символической. Вариант 2
- Для электрической схемы выполнить следующее: 1. На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: а) дифференциальной; б) символической. 2. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных электрических цепей. 3. По результатам, полученным в п.2, определить показание ваттметра. 4. Построить топографическую диаграмму, совмещенную с векторной диаграммой токов, потенциал точки а, указанной на схеме, принять равным нулю. 5. Построить круговую диаграмму для тока в одном из сопротивлений цепи при изменении модуля этого сопротивления в пределах от 0 до ∞. Сопротивление, подлежащее изменению отмечено на схеме стрелкой. 6. Пользуясь круговой диаграммой. построить график изменения тока в изменяющемся сопротивлении в зависимости от модуля этого сопротивления 7. Используя данные расчетов, полученных в пп. 2, 5, записать выражение для мгновенного значения тока или напряжения. Построить график зависимости указанной величины от ωt8. Полагая, что между двумя любыми индуктивными катушками, расположенными в различных ветвях заданной схемы, имеется магнитная связь при взаимной индуктивности, равной М, составить в общем виде систему уравнений по законам Кирхгофа для расчета токов во всех ветвях схемы, записав ее в двух формах: а) дифференциальной; б) символической. Вариант 24
- Для электрической схемы выполнить следующее: 1. На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: а) дифференциальной; б) символической. 2. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных электрических цепей. 3. По результатам, полученным в п.2, определить показание ваттметра. 4. Построить топографическую диаграмму, совмещенную с векторной диаграммой токов, потенциал точки а, указанной на схеме, принять равным нулю. 5. Построить круговую диаграмму для тока в одном из сопротивлений цепи при изменении модуля этого сопротивления в пределах от 0 до ∞. Сопротивление, подлежащее изменению отмечено на схеме стрелкой. 6. Пользуясь круговой диаграммой. построить график изменения тока в изменяющемся сопротивлении в зависимости от модуля этого сопротивления 7. Используя данные расчетов, полученных в пп. 2, 5, записать выражение для мгновенного значения тока или напряжения. Построить график зависимости указанной величины от ωt8. Полагая, что между двумя любыми индуктивными катушками, расположенными в различных ветвях заданной схемы, имеется магнитная связь при взаимной индуктивности, равной М, составить в общем виде систему уравнений по законам Кирхгофа для расчета токов во всех ветвях схемы, записав ее в двух формах: а) дифференциальной; б) символической. Вариант 24
- Для электрической схемы выполнить следующее: 1. На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: а) дифференциальной; б) символической. 2. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных электрических цепей. 3. По результатам, полученным в п.2, определить показание ваттметра. 4. Построить топографическую диаграмму, совмещенную с векторной диаграммой токов, потенциал точки а, указанной на схеме, принять равным нулю. 5. Построить круговую диаграмму для тока в одном из сопротивлений цепи при изменении модуля этого сопротивления в пределах от 0 до ∞. Сопротивление, подлежащее изменению отмечено на схеме стрелкой. 6. Пользуясь круговой диаграммой. построить график изменения тока в изменяющемся сопротивлении в зависимости от модуля этого сопротивления 7. Используя данные расчетов, полученных в пп. 2, 5, записать выражение для мгновенного значения тока или напряжения. Построить график зависимости указанной величины от ωt8. Полагая, что между двумя любыми индуктивными катушками, расположенными в различных ветвях заданной схемы, имеется магнитная связь при взаимной индуктивности, равной М, составить в общем виде систему уравнений по законам Кирхгофа для расчета токов во всех ветвях схемы, записав ее в двух формах: а) дифференциальной; б) символической. Вариант 7
- Для электрической схемы выполнить следующее: 1. На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: а) дифференциальной; б) символической. 2. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных электрических цепей. 3. По результатам, полученным в п.2, определить показание ваттметра. 4. Построить топографическую диаграмму, совмещенную с векторной диаграммой токов, потенциал точки а, указанной на схеме, принять равным нулю. 5. Построить круговую диаграмму для тока в одном из сопротивлений цепи при изменении модуля этого сопротивления в пределах от 0 до ∞. Сопротивление, подлежащее изменению отмечено на схеме стрелкой. 6. Пользуясь круговой диаграммой. построить график изменения тока в изменяющемся сопротивлении в зависимости от модуля этого сопротивления 7. Используя данные расчетов, полученных в пп. 2, 5, записать выражение для мгновенного значения тока или напряжения. Построить график зависимости указанной величины от ωt8. Полагая, что между двумя любыми индуктивными катушками, расположенными в различных ветвях заданной схемы, имеется магнитная связь при взаимной индуктивности, равной М, составить в общем виде систему уравнений по законам Кирхгофа для расчета токов во всех ветвях схемы, записав ее в двух формах: а) дифференциальной; б) символической. Вариант 7
- Для электрической схемы выполнить следующее: 1) Определить токи во всех ветвях методом контурных токов или узловых потенциалов; 2) Для полученного решения составить баланс мощностей 3) Произвести определение тока I1 методом эквивалентного генератора; 4) Получить решение по п.1 путем составления всех необходимых топологических матриц и манипуляций с ними. 5) Определить сопротивление схемы относительно зажимов резистора R6
- Для электрической схемы выполнить следующее: 1) Определить токи во всех ветвях методом контурных токов или узловых потенциалов; 2) Для полученного решения составить баланс мощностей 3) Произвести определение тока I1 методом эквивалентного генератора; 4) Получить решение по п.1 путем составления всех необходимых топологических матриц и манипуляций с ними. 5) Определить сопротивление схемы относительно зажимов резистора R6
