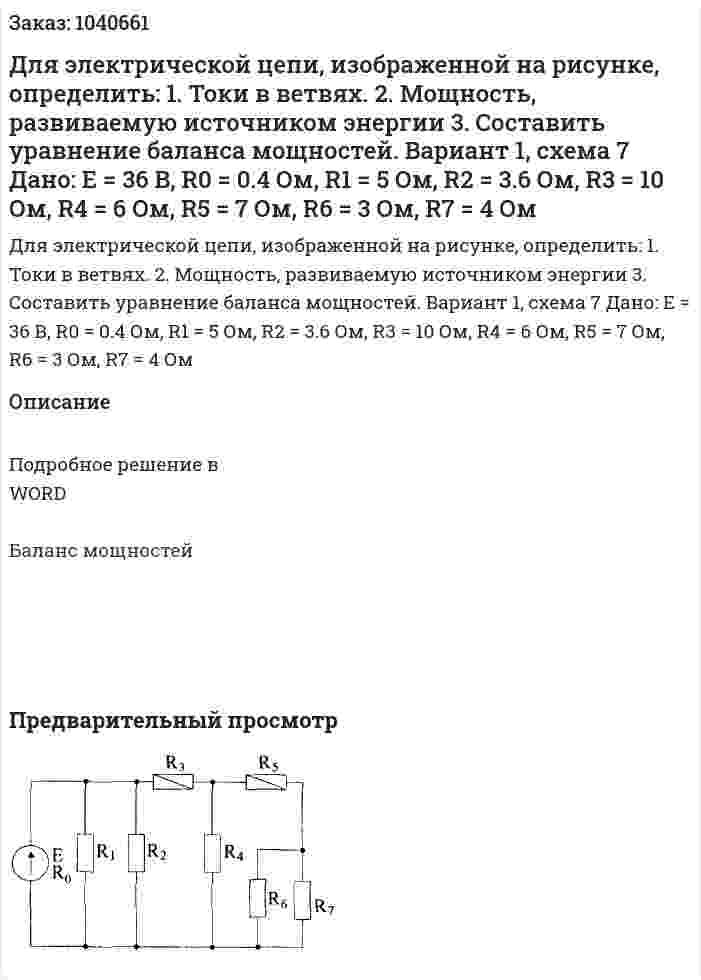

Для электрической цепи, изображенной на рисунке, определить: 1. Токи в ветвях. 2. Мощность, развиваемую источником энергии 3. Составить уравнение баланса мощностей. Вариант 1, схема 7 Дано: Е = 36 В, R0 = 0.4 Ом, R1 = 5 Ом, R2 = 3.6 Ом, R3 = 10 Ом, R4 = 6 Ом, R5 = 7 Ом, R6 = 3 Ом, R7 = 4 Ом
Для электрической цепи, изображенной на рисунке, определить: 1. Токи в ветвях. 2. Мощность, развиваемую источником энергии 3. Составить уравнение баланса мощностей. Вариант 1, схема 7 Дано: Е = 36 В, R0 = 0.4 Ом, R1 = 5 Ом, R2 = 3.6 Ом, R3 = 10 Ом, R4 = 6 Ом, R5 = 7 Ом, R6 = 3 Ом, R7 = 4 Ом
Описание
Подробное решение в WORD
Баланс мощностей
- Для электрической цепи, изображенной на рисунке, определить: 1. Токи в ветвях. 2. Мощность, развиваемую источником энергии 3. Составить уравнение баланса мощностей. Вариант 1, схема 7 Дано: Е = 36 В, R0 = 0.4 Ом, R1 = 5 Ом, R2 = 3.6 Ом, R3 = 10 Ом, R4 = 6 Ом, R5 = 7 Ом, R6 = 3 Ом, R7 = 4 Ом
- Для электрической цепи, изображенной на рисунке, определить: 1.Токи в ветвях методом преобразований (схему упрощают путем замены участков с параллельным или последовательным соединением эквивалентными элементами) 2. Мощность, развиваемую источником энергии и мощность потребителей. Проверить баланс мощностей. 3.Составить уравнения по первому закону Кирхгофа для узлов схемы. Составить уравнение по второму закону Кирхгофа для любого замкнутого контура, включающего ЭДС Е. Дано: Е = 100 В, R1 = 7 Ом, R2 = 12 Ом, R3 = 8 Ом, R4 = 13 Ом, R5 = 9 Ом, R6 = 14 Ом
- Для электрической цепи, изображенной на рисунке, определить: 1.Токи в ветвях методом преобразований (схему упрощают путем замены участков с параллельным или последовательным соединением эквивалентными элементами) 2. Мощность, развиваемую источником энергии и мощность потребителей. Проверить баланс мощностей. 3.Составить уравнения по первому закону Кирхгофа для узлов схемы. Составить уравнение по второму закону Кирхгофа для любого замкнутого контура, включающего ЭДС Е. Дано: Е = 100 В, R1 = 7 Ом, R2 = 12 Ом, R3 = 8 Ом, R4 = 13 Ом, R5 = 9 Ом, R6 = 14 Ом
- Для электрической цепи, изображенной на рисунке, по заданным в таблице значениям определить эквивалентное сопротивление цепи, токи и падения напряжений во всех ветвях цепи. Составить баланс мощностей. Вариант 18 Дано: U = 90 В, Е1 = -8 В, R1 = ∞, R2 = 3 Ом, R3 = 7 Ом, R4 = 1 Ом, R5 = 0, R6 = 3 Ом, R7 = 6 Ом, R8 = 3 Ом, R9 = 6 Ом, R10 = 0.
- Для электрической цепи, изображенной на рисунке, по заданным в таблице значениям определить эквивалентное сопротивление цепи, токи и падения напряжений во всех ветвях цепи. Составить баланс мощностей. Вариант 18 Дано: U = 90 В, Е1 = -8 В, R1 = ∞, R2 = 3 Ом, R3 = 7 Ом, R4 = 1 Ом, R5 = 0, R6 = 3 Ом, R7 = 6 Ом, R8 = 3 Ом, R9 = 6 Ом, R10 = 0.
- Для электрической цепи, изображенной на рисунке, по заданным в таблице сопротивлениям и ЭДС выполнить следующее: 1) составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) проверить правильность решения, применив метод узлового напряжения. Предварительно упростить схему, заменив треугольник сопротивлений r4, r5, r6 эквивалентной звездой. Начертить расчетную схему с эквивалентной звездой и показать на ней токи. Составить баланс мощностей для исходной схемы. Вариант 16
- Для электрической цепи, изображенной на рисунке, по заданным в таблице сопротивлениям и ЭДС выполнить следующее: 1) составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) проверить правильность решения, применив метод узлового напряжения. Предварительно упростить схему, заменив треугольник сопротивлений r4, r5, r6 эквивалентной звездой. Начертить расчетную схему с эквивалентной звездой и показать на ней токи. Составить баланс мощностей для исходной схемы. Вариант 16
- Для электрической цепи, изображенной на рисунке 1 по заданным в таблице 1 сопротивлениям и эдс, определить эквивалентное (входное) сопротивление цепи относительно зажимов источника питания, токи и падения напряжения во всех ветвях цепи. Составить баланс мощностей. Вариант 34
- Для электрической цепи, изображенной на рисунке 1 по заданным в таблице 1 сопротивлениям и эдс, определить эквивалентное (входное) сопротивление цепи относительно зажимов источника питания, токи и падения напряжения во всех ветвях цепи. Составить баланс мощностей. Вариант 8
- Для электрической цепи, изображенной на рисунке 1 по заданным в таблице 1 сопротивлениям и эдс, определить эквивалентное (входное) сопротивление цепи относительно зажимов источника питания, токи и падения напряжения во всех ветвях цепи. Составить баланс мощностей. Вариант 8
- Для электрической цепи, изображенной на рисунке 2.1, по заданным в таблице 2.1 параметрам выполнить следующее: 1. Начертить схему цепи в соответствии с условиями варианта 2. В комплексной форме рассчитать токи ветвей и неразветвленной части цепи; напряжения на отдельных элементах и участках цепи; активную, реактивную, полную мощности, баланс мощностей и коэффициент мощности. 3. Построить векторную диаграмму токов и напряжений на комплексной плоскости. Вариант 10. Дано: Е = 190 В, R1 = 30 Ом, R3 = 8 Ом, С1 = 318 мкФ, С2 = 637 мкФ L1 = 95 мГн, L2 = 48 мГн
- Для электрической цепи, изображенной на рисунке 2.1, по заданным в таблице 2.1 параметрам выполнить следующее: 1. Начертить схему цепи в соответствии с условиями варианта 2. В комплексной форме рассчитать токи ветвей и неразветвленной части цепи; напряжения на отдельных элементах и участках цепи; активную, реактивную, полную мощности, баланс мощностей и коэффициент мощности. 3. Построить векторную диаграмму токов и напряжений на комплексной плоскости. Вариант 10. Дано: Е = 190 В, R1 = 30 Ом, R3 = 8 Ом, С1 = 318 мкФ, С2 = 637 мкФ L1 = 95 мГн, L2 = 48 мГн
- Для электрической цепи, изображенной на рисунке 2.1, по заданным в таблице 2.1 параметрам выполнить следующее: 1. Начертить схему цепи в соответствии с условиями варианта 2. В комплексной форме рассчитать токи ветвей и неразветвленной части цепи; напряжения на отдельных элементах и участках цепи; активную, реактивную, полную мощности, баланс мощностей и коэффициент мощности. 3. Построить векторную диаграмму токов и напряжений на комплексной плоскости. Вариант 11. Дано: Е = 185 В, R1 = 14 Ом, R2 = 18 Ом, R3 = 10 Ом, С2 = 240 мкФ, С3 = 300 мкФ L1 = 32 мГн, L2 = 48 мГн
- Для электрической цепи, изображенной на рисунке 2.1, по заданным в таблице 2.1 параметрам выполнить следующее: 1. Начертить схему цепи в соответствии с условиями варианта 2. В комплексной форме рассчитать токи ветвей и неразветвленной части цепи; напряжения на отдельных элементах и участках цепи; активную, реактивную, полную мощности, баланс мощностей и коэффициент мощности. 3. Построить векторную диаграмму токов и напряжений на комплексной плоскости. Вариант 11. Дано: Е = 185 В, R1 = 14 Ом, R2 = 18 Ом, R3 = 10 Ом, С2 = 240 мкФ, С3 = 300 мкФ L1 = 32 мГн, L2 = 48 мГн
