Для электрической цепи, показанной на рисунках 1.1 – 1.10, составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа, определить токи во всех ветвях, пользуясь методами преобразований и непосредственного использования законов Кирхгофа. Правильность решения задачи проверить, составив уравнение баланса мощности. Разработать компьютерную модель электрической цепи. Вариант 8
Для электрической цепи, показанной на рисунках 1.1 – 1.10, составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа, определить токи во всех ветвях, пользуясь методами преобразований и непосредственного использования законов Кирхгофа. Правильность решения задачи проверить, составив уравнение баланса мощности. Разработать компьютерную модель электрической цепи. Вариант 8
Описание
Дано

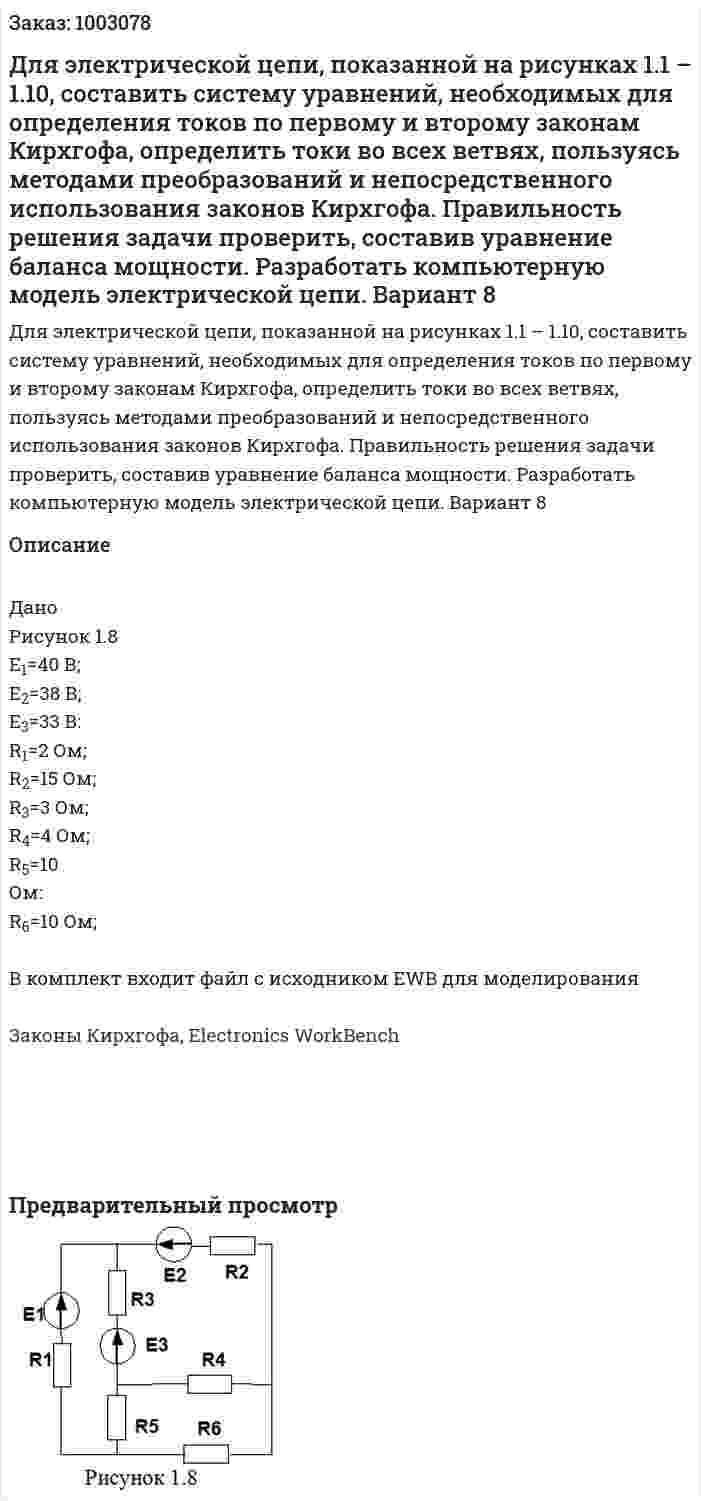

Рисунок 1.8
E1=40 В;
E2=38 В;
E3=33 В:
R1=2 Ом;
R2=15 Ом;
R3=3 Ом;
R4=4 Ом;
R5=10 Ом:
R6=10 Ом;
В комплект входит файл с исходником EWB для моделирования
Законы Кирхгофа, Electronics WorkBench
