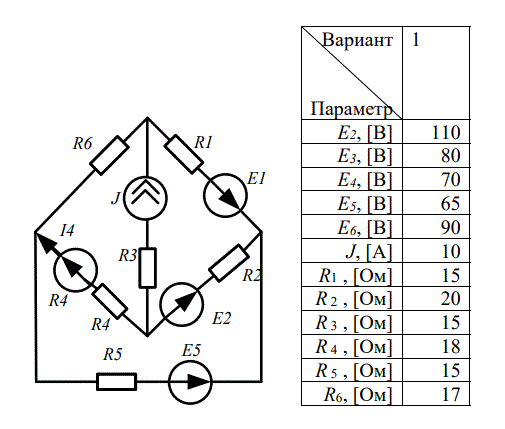

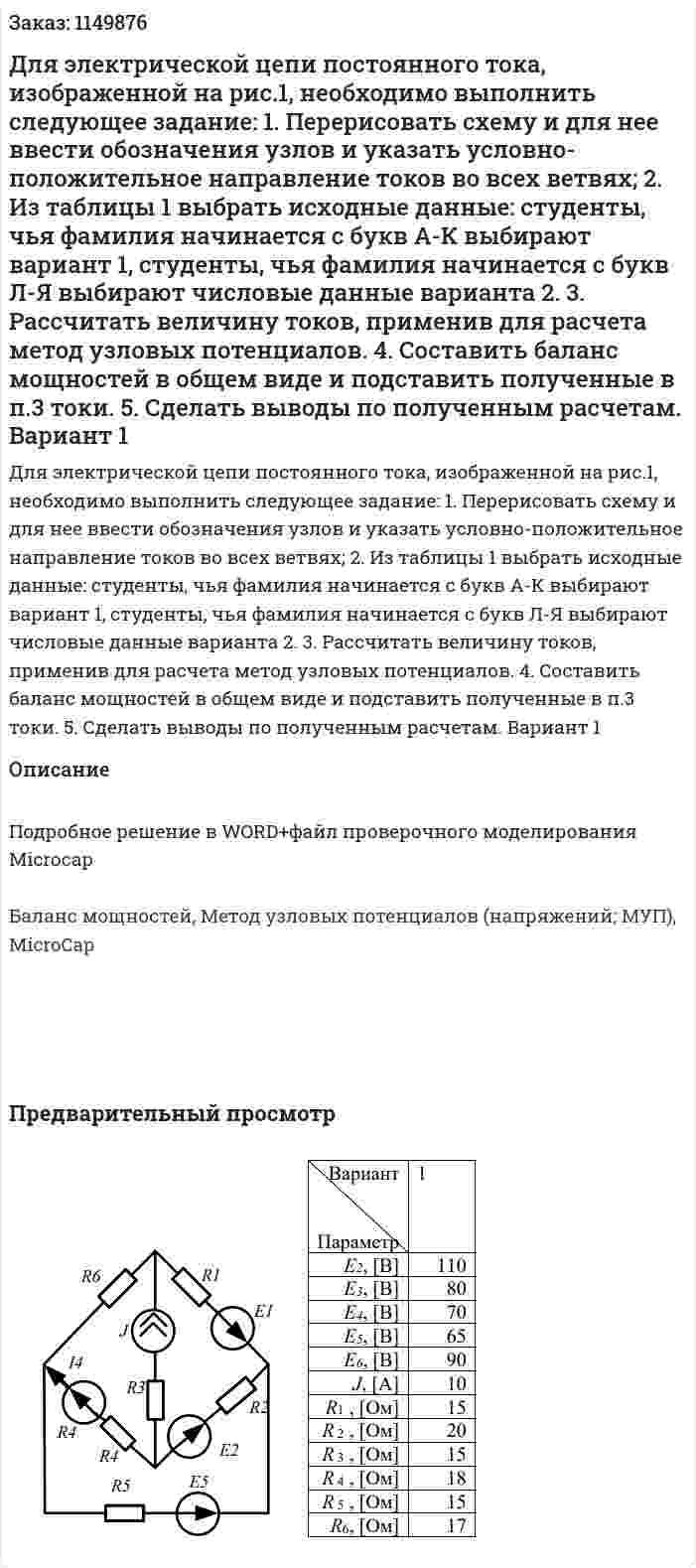

Для электрической цепи постоянного тока, изображенной на рис.1, необходимо выполнить следующее задание: 1. Перерисовать схему и для нее ввести обозначения узлов и указать условно-положительное направление токов во всех ветвях; 2. Из таблицы 1 выбрать исходные данные: студенты, чья фамилия начинается с букв А-К выбирают вариант 1, студенты, чья фамилия начинается с букв Л-Я выбирают числовые данные варианта 2. 3. Рассчитать величину токов, применив для расчета метод узловых потенциалов. 4. Составить баланс мощностей в общем виде и подставить полученные в п.3 токи. 5. Сделать выводы по полученным расчетам. Вариант 1
Для электрической цепи постоянного тока, изображенной на рис.1, необходимо выполнить следующее задание: 1. Перерисовать схему и для нее ввести обозначения узлов и указать условно-положительное направление токов во всех ветвях; 2. Из таблицы 1 выбрать исходные данные: студенты, чья фамилия начинается с букв А-К выбирают вариант 1, студенты, чья фамилия начинается с букв Л-Я выбирают числовые данные варианта 2. 3. Рассчитать величину токов, применив для расчета метод узловых потенциалов. 4. Составить баланс мощностей в общем виде и подставить полученные в п.3 токи. 5. Сделать выводы по полученным расчетам. Вариант 1
Описание
Подробное решение в WORD+файл проверочного моделирования Microcap
Баланс мощностей, Метод узловых потенциалов (напряжений; МУП), MicroCap
- Для электрической цепи постоянного тока, изображенной на рис.1, необходимо выполнить следующее задание: 1. Перерисовать схему и для нее ввести обозначения узлов и указать условно-положительное направление токов во всех ветвях; 2. Из таблицы 1 выбрать исходные данные: студенты, чья фамилия начинается с букв А-К выбирают вариант 1, студенты, чья фамилия начинается с букв Л-Я выбирают числовые данные варианта 2. 3. Рассчитать величину токов, применив для расчета метод узловых потенциалов. 4. Составить баланс мощностей в общем виде и подставить полученные в п.3 токи. 5. Сделать выводы по полученным расчетам. Вариант 1
- Для электрической цепи постоянного тока, используя данные, приведенные в табл. 4.1, с учетом указанных замкнутых положений выключателей B2-B7 для соответствующих вариантов выполнить следующее: 1) Составить уравнения по законам Кирхгофа 2) Определить токи ветвей методом контурных токов 3) Определить напряжение между точками 1 и 2 4) Составить баланс мощностей 5) Построить потенциальную диаграмму для внешнего контура. Внутренним сопротивлением источника пренебречь. Вариант 2 Дано: Е1 = 110 В, Е4 = 80 В, U5 = 40 В R1 = 0.2 Ом, R2 = 2 Ом, R2’ = 2 Ом, R4 = 0.2 Ом, R5 = 1 Ом, R8 = 0.8 Ом Замкнутые выключатели: В2, В4, В5
- Для электрической цепи постоянного тока, используя данные, приведенные в табл. 4.1, с учетом указанных замкнутых положений выключателей B2-B7 для соответствующих вариантов выполнить следующее: 1) Составить уравнения по законам Кирхгофа 2) Определить токи ветвей методом контурных токов 3) Определить напряжение между точками 1 и 2 4) Составить баланс мощностей 5) Построить потенциальную диаграмму для внешнего контура. Внутренним сопротивлением источника пренебречь. Вариант 2 Дано: Е1 = 110 В, Е4 = 80 В, U5 = 40 В R1 = 0.2 Ом, R2 = 2 Ом, R2’ = 2 Ом, R4 = 0.2 Ом, R5 = 1 Ом, R8 = 0.8 Ом Замкнутые выключатели: В2, В4, В5
- Для электрической цепи постоянного тока, используя данные своего варианта, с учетом указанных замкнутых выключателей B1-B5 для выполнить следующее: 1) Составить уравнения по законам Кирхгофа 2) Определить токи ветвей методом контурных токов 3) Составить баланс мощностей 4) Построить потенциальную диаграмму для внешнего контура. Внутренним сопротивлением источника пренебречь. Вариант 9 Дано: Е1 = 110 В, Е2 = 50 В, Е3= 40 В R1 = 0.2 Ом, R2 = 2 Ом, R2’ = 2 Ом, R3 = 1 Ом, R4 = 1 Ом, R6 = 1 Ом, R7 = 0.5 Ом, R8 = 0.8 Ом Замкнутые выключатели: В1, В2, В3, В5
- Для электрической цепи постоянного тока, используя данные своего варианта, с учетом указанных замкнутых выключателей B1-B5 для выполнить следующее: 1) Составить уравнения по законам Кирхгофа 2) Определить токи ветвей методом контурных токов 3) Составить баланс мощностей 4) Построить потенциальную диаграмму для внешнего контура. Внутренним сопротивлением источника пренебречь. Вариант 9 Дано: Е1 = 110 В, Е2 = 50 В, Е3= 40 В R1 = 0.2 Ом, R2 = 2 Ом, R2’ = 2 Ом, R3 = 1 Ом, R4 = 1 Ом, R6 = 1 Ом, R7 = 0.5 Ом, R8 = 0.8 Ом Замкнутые выключатели: В1, В2, В3, В5
- Для электрической цепи постоянного тока определить: 1) Токи в ветвях схемы с помощью 1-го и 2-го законов Кирхгофа 2) Токи в ветвях схемы методом контурных токов 3) Составить баланс мощностей 4) Построить потенциальную диаграмма внешнего контура 5) Методом эквивалентного генератора определить ток через R1 Дано: Е1 = 110 В, Е3 = 60 В, Е5 = 50 В R1 = 0.2 Ом, R3 = 2 Ом, R5 = 1 Ом, R8 = 1.8 Ом, R9 = 1 Ом
- Для электрической цепи постоянного тока определить: 1) Токи в ветвях схемы с помощью 1-го и 2-го законов Кирхгофа 2) Токи в ветвях схемы методом контурных токов 3) Составить баланс мощностей 4) Построить потенциальную диаграмма внешнего контура 5) Методом эквивалентного генератора определить ток через R1 Дано: Е1 = 110 В, Е3 = 60 В, Е5 = 50 В R1 = 0.2 Ом, R3 = 2 Ом, R5 = 1 Ом, R8 = 1.8 Ом, R9 = 1 Ом
- Для электрической цепи, показанной на рисунке 1, составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа, определить токи во всех ветвях, пользуясь любым известным методом расчета электрических цепей постоянного тока. Правильность решения задачи проверить, составив уравнение баланса мощности. Исходные данные приведены в таблице 1. Вариант 17
- Для электрической цепи постоянного тока, изображенной на рис.1, необходимо выполнить следующее задание: 1. Из таблицы 1 выбрать исходные данные: студенты, чья фамилия начинается с букв А-К выбирают вариант 1, студенты, чья фамилия начинается с букв Л-Я выбирают числовые данные варианта 2. 2. Перерисовать схему с учетом реальных элементов электрической цепи (учитывая характер сопротивлений Z1-Z6), ввести обозначения узлов и указать условно-положительное направление токов во всех ветвях; 3. составить систему уравнений по законам Кирхгофа в интегральнодифференциальном виде для мгновенных значений напряжений и токов; 4. рассчитать величины индуктивностей и емкостей; 5. в выражения, полученные в п.3 подставить полученные значения из п.4 и записать их с учетом значений из исходных данных e(t). В полученных выражениях токи остаются неизвестны. Рассчитывать их НЕ нужно. 6. Построить график зависимости e2(t) Вариант 1
- Для электрической цепи постоянного тока, изображенной на рис.1, необходимо выполнить следующее задание: 1. Из таблицы 1 выбрать исходные данные: студенты, чья фамилия начинается с букв А-К выбирают вариант 1, студенты, чья фамилия начинается с букв Л-Я выбирают числовые данные варианта 2. 2. Перерисовать схему с учетом реальных элементов электрической цепи (учитывая характер сопротивлений Z1-Z6), ввести обозначения узлов и указать условно-положительное направление токов во всех ветвях; 3. составить систему уравнений по законам Кирхгофа в интегральнодифференциальном виде для мгновенных значений напряжений и токов; 4. рассчитать величины индуктивностей и емкостей; 5. в выражения, полученные в п.3 подставить полученные значения из п.4 и записать их с учетом значений из исходных данных e(t). В полученных выражениях токи остаются неизвестны. Рассчитывать их НЕ нужно. 6. Построить график зависимости e2(t) Вариант 1
- Для электрической цепи постоянного тока, изображенной на рис.1, необходимо выполнить следующее задание: 1. Из таблицы 1 выбрать исходные данные: студенты, чья фамилия начинается с букв А-К выбирают вариант 1, студенты, чья фамилия начинается с букв Л-Я выбирают числовые данные варианта 2. 2. Перерисовать схему с учетом реальных элементов электрической цепи (учитывая характер сопротивлений Z1-Z6), ввести обозначения узлов и указать условно-положительное направление токов во всех ветвях; 3. составить систему уравнений по законам Кирхгофа в символической форме; 4. Рассчитать токи в ветвях ЛЮБЫМ известным методом (кроме использования непосредственно законов Кирхгофа) 5. Полученные токи при расчете п.4 подставить в уравнения п.3. 6. Сделать выводы. Вариант 2
- Для электрической цепи постоянного тока, изображенной на рис.1, необходимо выполнить следующее задание: 1. Из таблицы 1 выбрать исходные данные: студенты, чья фамилия начинается с букв А-К выбирают вариант 1, студенты, чья фамилия начинается с букв Л-Я выбирают числовые данные варианта 2. 2. Перерисовать схему с учетом реальных элементов электрической цепи (учитывая характер сопротивлений Z1-Z6), ввести обозначения узлов и указать условно-положительное направление токов во всех ветвях; 3. составить систему уравнений по законам Кирхгофа в символической форме; 4. Рассчитать токи в ветвях ЛЮБЫМ известным методом (кроме использования непосредственно законов Кирхгофа) 5. Полученные токи при расчете п.4 подставить в уравнения п.3. 6. Сделать выводы. Вариант 2
- Для электрической цепи постоянного тока, изображенной на рис.1, необходимо выполнить следующее задание: 1. Перерисовать схему и для нее ввести обозначения узлов и указать условно-положительное направление токов во всех ветвях; 2. Из таблицы 1 выбрать исходные данные: студенты, чья фамилия начинается с букв А-К выбирают вариант 1, студенты, чья фамилия начинается с букв Л-Я выбирают числовые данные варианта 2. 3. Для схемы рис.1 с учетом введенных условно-положительных направлений токов составить систему уравнений по законам Кирхгофа; 4. Рассчитать величину токов, применив для расчета метод контурных токов. На рисунке указать направление контура и показать сам контур; 5. Полученные значения п.4 подставить в уравнения п.3. Проверить выполнение законов Кирхгофа. 6. Сделать выводы по полученным расчетам.Вариант 2
- Для электрической цепи постоянного тока, изображенной на рис.1, необходимо выполнить следующее задание: 1. Перерисовать схему и для нее ввести обозначения узлов и указать условно-положительное направление токов во всех ветвях; 2. Из таблицы 1 выбрать исходные данные: студенты, чья фамилия начинается с букв А-К выбирают вариант 1, студенты, чья фамилия начинается с букв Л-Я выбирают числовые данные варианта 2. 3. Для схемы рис.1 с учетом введенных условно-положительных направлений токов составить систему уравнений по законам Кирхгофа; 4. Рассчитать величину токов, применив для расчета метод контурных токов. На рисунке указать направление контура и показать сам контур; 5. Полученные значения п.4 подставить в уравнения п.3. Проверить выполнение законов Кирхгофа. 6. Сделать выводы по полученным расчетам.Вариант 2
