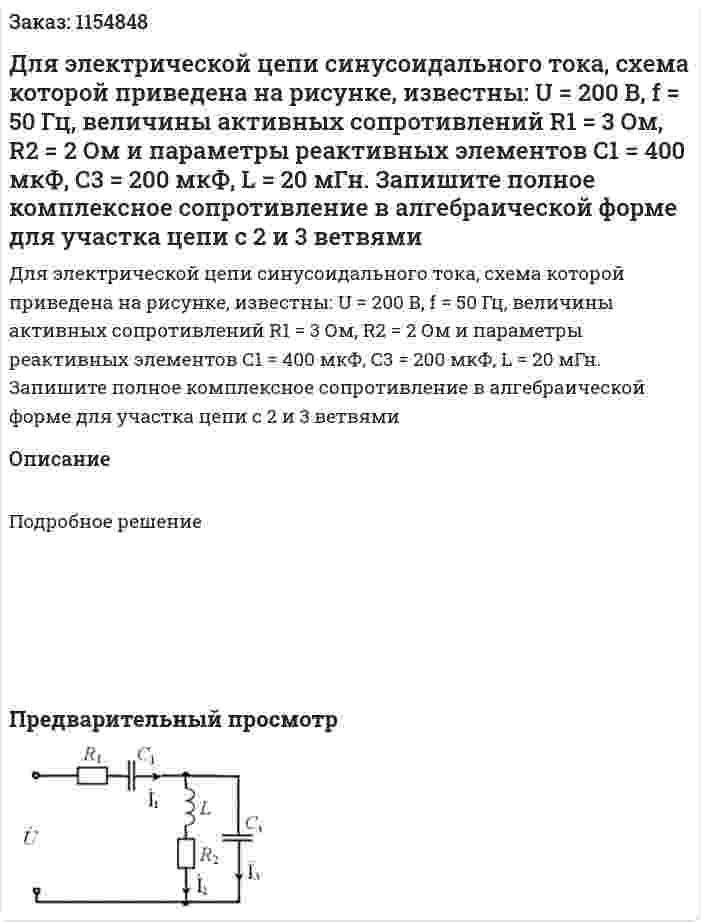

Для электрической цепи синусоидального тока, схема которой приведена на рисунке, известны: U = 200 В, f = 50 Гц, величины активных сопротивлений R1 = 3 Ом, R2 = 2 Ом и параметры реактивных элементов С1 = 400 мкФ, С3 = 200 мкФ, L = 20 мГн. Запишите полное комплексное сопротивление в алгебраической форме для участка цепи с 2 и 3 ветвями
Для электрической цепи синусоидального тока, схема которой приведена на рисунке, известны: U = 200 В, f = 50 Гц, величины активных сопротивлений R1 = 3 Ом, R2 = 2 Ом и параметры реактивных элементов С1 = 400 мкФ, С3 = 200 мкФ, L = 20 мГн. Запишите полное комплексное сопротивление в алгебраической форме для участка цепи с 2 и 3 ветвями
Описание
Подробное решение
- Для электрической цепи, соответствующей номеру варианта, выполнить следующее: 1. Написать уравнения по законам Кирхгофа (решать полученную систему не требуется). 2. Выполнить расчет токов во всех ветвях методом контурных токов. 3. Проверить правильность решения по второму закону Кирхгофа по двум контурам. 4. Составить баланс мощностей. 5. Построить потенциальную диаграмму для внешнего контура. 6. Определить ток в одной из ветвей (по своему выбору) по методу эквивалентного генератора. Определение токов в цепи после размыкания выбранной ветви выполнить методом узловых потенциалов
- Для электрической цепи, соответствующей номеру варианта, выполнить следующее: 1. Написать уравнения по законам Кирхгофа (решать полученную систему не требуется). 2. Выполнить расчет токов во всех ветвях методом контурных токов. 3. Проверить правильность решения по второму закону Кирхгофа по двум контурам. 4. Составить баланс мощностей. 5. Построить потенциальную диаграмму для внешнего контура. 6. Определить ток в одной из ветвей (по своему выбору) по методу эквивалентного генератора. Определение токов в цепи после размыкания выбранной ветви выполнить методом узловых потенциалов
- Для электрической цепи, соответствующей номеру варианта и графа, изображенного на рис. 1-10, необходимо выполнить следующие задания: 1. На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: a. Дифференциальнойb. Символической 2. Записать уравнения законов Кирхгофа в матричной форме для комплексов действующих значений токов во всех ветвях схемы; 3. Определить комплексы действующих значений токов во всех ветвях схемы, воспользовавшись одним из методов расчета электрических цепей; 4. Определить ток в (n+1) ветви методом эквивалентного генератора; 5. Включить ваттметр в (n+1) ветвь и определить его показания; 6. Используя данные расчетов, полученных в пп.4, 5, записать выражения для мгновенных значений токов всех ветвей схемы. Вариант по списку группы 3, последние цифры зачетки 28 Номер графа 8, номер данных 3 n = остаток от N/4= 3/4 = 3 m = остаток от 28/6 = 4 Дано: ω=106 c-1 R0=12 кОм, R1=8 кОм, R2=20 кОм, R3=24 кОм, R5=10 кОм L1=3 мГн, L4=18 мГн C2=0.04 нФ, C3=0.8 нФ e3=95 sin(ωt+π/4),В e5=200 sin(ωt+2π/3),В t4=8 sin(ωt+π/2),мА
- Для электрической цепи, соответствующей номеру варианта и графа, изображенного на рис. 1-10, необходимо выполнить следующие задания: 1. На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: a. Дифференциальнойb. Символической 2. Записать уравнения законов Кирхгофа в матричной форме для комплексов действующих значений токов во всех ветвях схемы; 3. Определить комплексы действующих значений токов во всех ветвях схемы, воспользовавшись одним из методов расчета электрических цепей; 4. Определить ток в (n+1) ветви методом эквивалентного генератора; 5. Включить ваттметр в (n+1) ветвь и определить его показания; 6. Используя данные расчетов, полученных в пп.4, 5, записать выражения для мгновенных значений токов всех ветвей схемы. Вариант по списку группы 3, последние цифры зачетки 28 Номер графа 8, номер данных 3 n = остаток от N/4= 3/4 = 3 m = остаток от 28/6 = 4 Дано: ω=106 c-1 R0=12 кОм, R1=8 кОм, R2=20 кОм, R3=24 кОм, R5=10 кОм L1=3 мГн, L4=18 мГн C2=0.04 нФ, C3=0.8 нФ e3=95 sin(ωt+π/4),В e5=200 sin(ωt+2π/3),В t4=8 sin(ωt+π/2),мА
- Для электрической цепи, соответствующей номеру варианта и графа, изображенного на рис. 1-10, необходимо выполнить следующие задания: 1. На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: a. Дифференциальнойb. Символической 2. Записать уравнения законов Кирхгофа в матричной форме для комплексов действующих значений токов во всех ветвях схемы; 3. Определить комплексы действующих значений токов во всех ветвях схемы, воспользовавшись одним из методов расчета электрических цепей; 4. Определить ток в (n+1) ветви методом эквивалентного генератора; 5. Включить ваттметр в (n+1) ветвь и определить его показания; 6. Используя данные расчетов, полученных в пп.4, 5, записать выражения для мгновенных значений токов всех ветвей схемы. Вариант по списку группы 8, последние цифры зачетки 09 Номер графа 9, номер данных 8 n = остаток от N/4= 8/4 = 0 m = остаток от 9/6 = 3 Дано: ω=106 c-1 R0=4 кОм, R1=15 кОм, R3=8 кОм, R5=15 кОм L0=10 мГн, L4=12 мГн, L5=18 мГн C2=0.25 нФ, C3=0.1 нФ e0=200 sin(ωt+π/9),В e2=75 sin(ωt+2π/3),В t3=5 sin(ωt),мА
- Для электрической цепи, соответствующей номеру варианта и графа, изображенного на рис. 1-10, необходимо выполнить следующие задания: 1. На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: a. Дифференциальнойb. Символической 2. Записать уравнения законов Кирхгофа в матричной форме для комплексов действующих значений токов во всех ветвях схемы; 3. Определить комплексы действующих значений токов во всех ветвях схемы, воспользовавшись одним из методов расчета электрических цепей; 4. Определить ток в (n+1) ветви методом эквивалентного генератора; 5. Включить ваттметр в (n+1) ветвь и определить его показания; 6. Используя данные расчетов, полученных в пп.4, 5, записать выражения для мгновенных значений токов всех ветвей схемы. Вариант по списку группы 8, последние цифры зачетки 09 Номер графа 9, номер данных 8 n = остаток от N/4= 8/4 = 0 m = остаток от 9/6 = 3 Дано: ω=106 c-1 R0=4 кОм, R1=15 кОм, R3=8 кОм, R5=15 кОм L0=10 мГн, L4=12 мГн, L5=18 мГн C2=0.25 нФ, C3=0.1 нФ e0=200 sin(ωt+π/9),В e2=75 sin(ωt+2π/3),В t3=5 sin(ωt),мА
- Для электрической цепи, соответствующей номеру варианта и графа, изображенного на рис. 1-10, необходимо выполнить следующие задания: 1. На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: a. Дифференциальнойb. Символической 2. Записать уравнения законов Кирхгофа в матричной форме для комплексов действующих значений токов во всех ветвях схемы; 3. Определить комплексы действующих значений токов во всех ветвях схемы, воспользовавшись одним из методов расчета электрических цепей; 4. Определить ток в (n+1) ветви методом эквивалентного генератора; 5. Включить ваттметр в (n+1) ветвь и определить его показания; 6. Используя данные расчетов, полученных в пп.4, 5, записать выражения для мгновенных значений токов всех ветвей схемы. Вариант по списку группы 8, последние цифры зачетки 11 Номер графа 1, номер данных 8 n = остаток от N/4= 8/4 = 0 m = остаток от 11/6 = 5 Дано: ω=106 c-1 R0=4 кОм, R1=15 кОм, R3=8 кОм, R5=15 кОм L0=10 мГн, L4=12 мГн, L5=18 мГн C2=0.25 нФ, C3=0.1 нФ e0=200 sin(ωt+π/9),В e2=75 sin(ωt+2π/3),В t5=5 sin(ωt),мА
- Для электрической цепи рисунок 1. в соответствии с табл. 6.9 нарисовать схему замещения (вариант выбирается по последним цифрам зачетки); 2. по данным табл. 6.10 определить комплексы действующего значения ЭДС всех фаз источника электрической энергии и сопротивления ветвей электрической цепи; 3. по заданным параметрам электрической цепи рассчитать фазные и линейные токи, а также ток в нейтральном проводе; 4. определить напряжение на всех элементах электрической цепи; 5. проверить расчет по балансу мощности; 6. построить потенциальную (топографическую) диаграмму напряжений и векторную диаграмму токов электрической цепи. (при наличии нейтрального провода).
- Для электрической цепи рисунок 1. в соответствии с табл. 6.9 нарисовать схему замещения (вариант выбирается по последним цифрам зачетки); 2. по данным табл. 6.10 определить комплексы действующего значения ЭДС всех фаз источника электрической энергии и сопротивления ветвей электрической цепи; 3. по заданным параметрам электрической цепи рассчитать фазные и линейные токи, а также ток в нейтральном проводе; 4. определить напряжение на всех элементах электрической цепи; 5. проверить расчет по балансу мощности; 6. построить потенциальную (топографическую) диаграмму напряжений и векторную диаграмму токов электрической цепи. (при наличии нейтрального провода).
- Для электрической цепи рисунок 1. в соответствии с табл. 6.9 нарисовать схему замещения (вариант выбирается по последним цифрам зачетки); 2. по данным табл. 6.10 определить комплексы действующего значения ЭДС всех фаз источника электрической энергии и сопротивления ветвей электрической цепи; 3. по заданным параметрам электрической цепи рассчитать фазные и линейные токи, а также ток в нейтральном проводе; 4. определить напряжение на всех элементах электрической цепи; 5. проверить расчет по балансу мощности; 6. построить потенциальную (топографическую) диаграмму напряжений и векторную диаграмму токов электрической цепи. (при отсутствии нейтрального провода).
- Для электрической цепи рисунок 1. в соответствии с табл. 6.9 нарисовать схему замещения (вариант выбирается по последним цифрам зачетки); 2. по данным табл. 6.10 определить комплексы действующего значения ЭДС всех фаз источника электрической энергии и сопротивления ветвей электрической цепи; 3. по заданным параметрам электрической цепи рассчитать фазные и линейные токи, а также ток в нейтральном проводе; 4. определить напряжение на всех элементах электрической цепи; 5. проверить расчет по балансу мощности; 6. построить потенциальную (топографическую) диаграмму напряжений и векторную диаграмму токов электрической цепи. (при отсутствии нейтрального провода).
- Для электрической цепи синусоидального тока: XL = 100 Om, Xc = 100 Om, R = 5 Om. Амперметр показывает ток 5 А. Какое напряжение покажет вольтметр?
- Для электрической цепи синусоидального тока: XL = 100 Om, Xc = 100 Om, R = 5 Om. Амперметр показывает ток 5 А. Какое напряжение покажет вольтметр?
- Для электрической цепи синусоидального тока, схема которой приведена на рисунке, известны: U = 200 В, f = 50 Гц, величины активных сопротивлений R1 = 3 Ом, R2 = 2 Ом и параметры реактивных элементов С1 = 400 мкФ, С3 = 200 мкФ, L = 20 мГн. Запишите полное комплексное сопротивление в алгебраической форме для участка цепи с 2 и 3 ветвями
