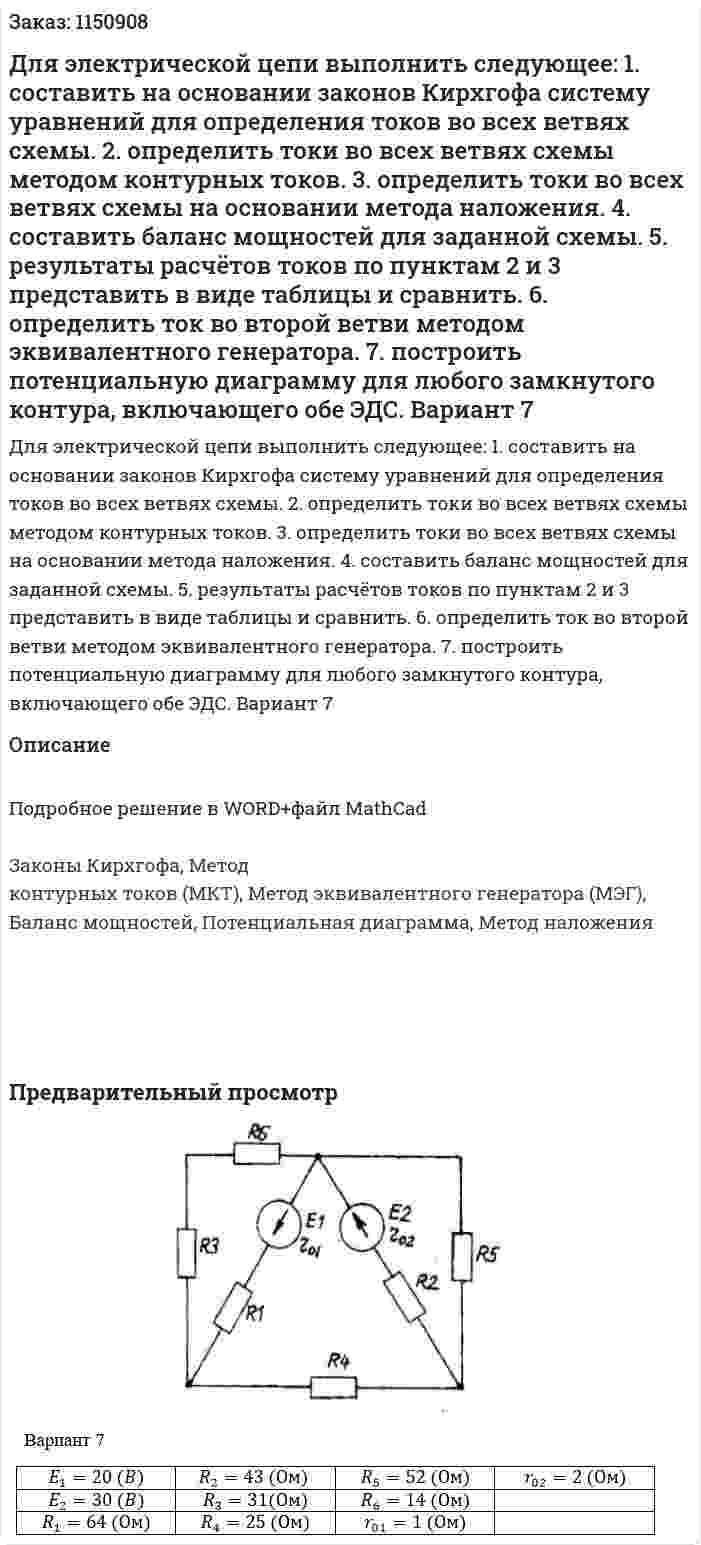

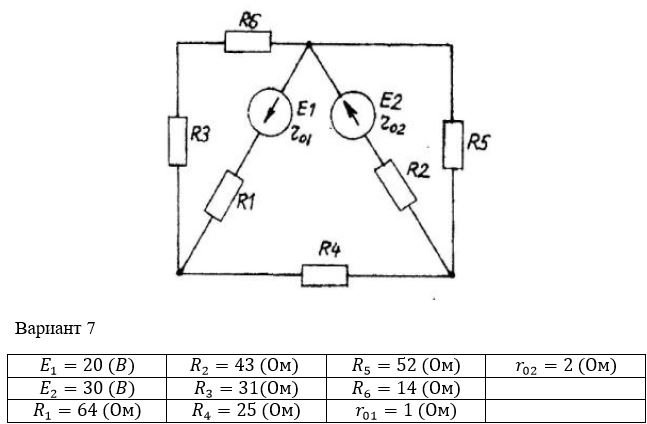

Для электрической цепи выполнить следующее: 1. составить на основании законов Кирхгофа систему уравнений для определения токов во всех ветвях схемы. 2. определить токи во всех ветвях схемы методом контурных токов. 3. определить токи во всех ветвях схемы на основании метода наложения. 4. составить баланс мощностей для заданной схемы. 5. результаты расчётов токов по пунктам 2 и 3 представить в виде таблицы и сравнить. 6. определить ток во второй ветви методом эквивалентного генератора. 7. построить потенциальную диаграмму для любого замкнутого контура, включающего обе ЭДС. Вариант 7
Для электрической цепи выполнить следующее: 1. составить на основании законов Кирхгофа систему уравнений для определения токов во всех ветвях схемы. 2. определить токи во всех ветвях схемы методом контурных токов. 3. определить токи во всех ветвях схемы на основании метода наложения. 4. составить баланс мощностей для заданной схемы. 5. результаты расчётов токов по пунктам 2 и 3 представить в виде таблицы и сравнить. 6. определить ток во второй ветви методом эквивалентного генератора. 7. построить потенциальную диаграмму для любого замкнутого контура, включающего обе ЭДС. Вариант 7
Описание
Подробное решение в WORD+файл MathCad
Законы Кирхгофа, Метод контурных токов (МКТ), Метод эквивалентного генератора (МЭГ), Баланс мощностей, Потенциальная диаграмма, Метод наложения
