Заказ: 1049859

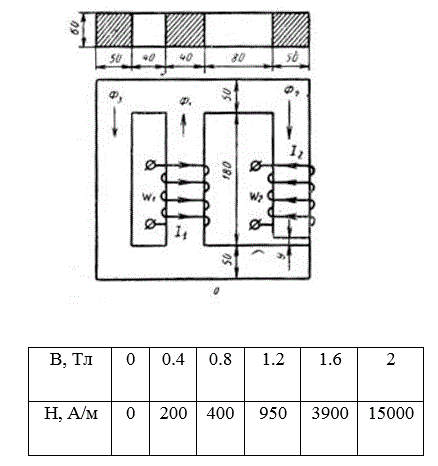

Для этой цепи надо выполнить следующее: 1. Начертить эквивалентную схему магнитной цепи, указав на ней направление магнитных потоков и магнитодвижущих сил (МДС); 2. Составить систему уравнений по законам Кирхгофа для магнитной цепи; 3. Определить магнитные потоки в стержнях, магнитное напряжение и значение магнитной индукции в воздушном зазоре. Размеры магнитной цепи на рис. 1 указаны в мм.
Для этой цепи надо выполнить следующее: 1. Начертить эквивалентную схему магнитной цепи, указав на ней направление магнитных потоков и магнитодвижущих сил (МДС); 2. Составить систему уравнений по законам Кирхгофа для магнитной цепи; 3. Определить магнитные потоки в стержнях, магнитное напряжение и значение магнитной индукции в воздушном зазоре. Размеры магнитной цепи на рис. 1 указаны в мм.
Описание
Подробное решение в WORD+файл Excel с графиками
