Заказ: 1007211

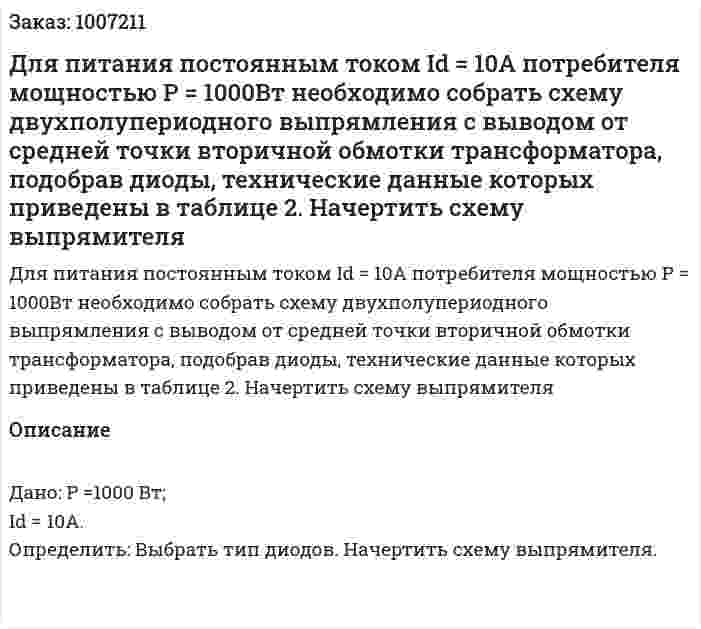

Для питания постоянным током Id = 10А потребителя мощностью P = 1000Вт необходимо собрать схему двухполупериодного выпрямления с выводом от средней точки вторичной обмотки трансформатора, подобрав диоды, технические данные которых приведены в таблице 2. Начертить схему выпрямителя
Для питания постоянным током Id = 10А потребителя мощностью P = 1000Вт необходимо собрать схему двухполупериодного выпрямления с выводом от средней точки вторичной обмотки трансформатора, подобрав диоды, технические данные которых приведены в таблице 2. Начертить схему выпрямителя
Описание
Дано: P =1000 Вт; Id = 10А.
Определить: Выбрать тип диодов. Начертить схему выпрямителя.
