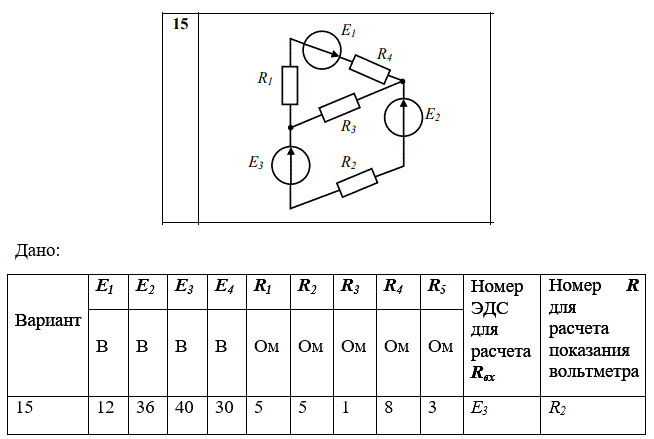

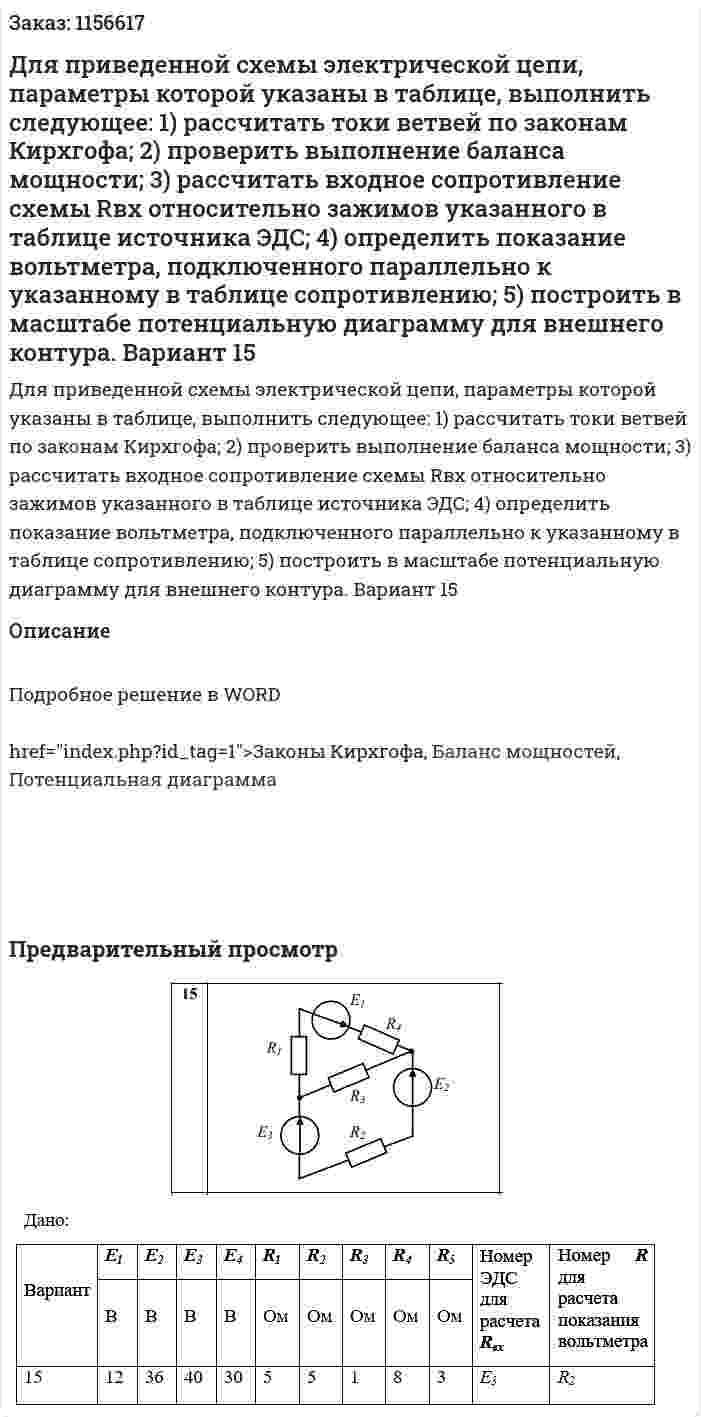

Для приведенной схемы электрической цепи, параметры которой указаны в таблице, выполнить следующее: 1) рассчитать токи ветвей по законам Кирхгофа; 2) проверить выполнение баланса мощности; 3) рассчитать входное сопротивление схемы Rвх относительно зажимов указанного в таблице источника ЭДС; 4) определить показание вольтметра, подключенного параллельно к указанному в таблице сопротивлению; 5) построить в масштабе потенциальную диаграмму для внешнего контура. Вариант 15
