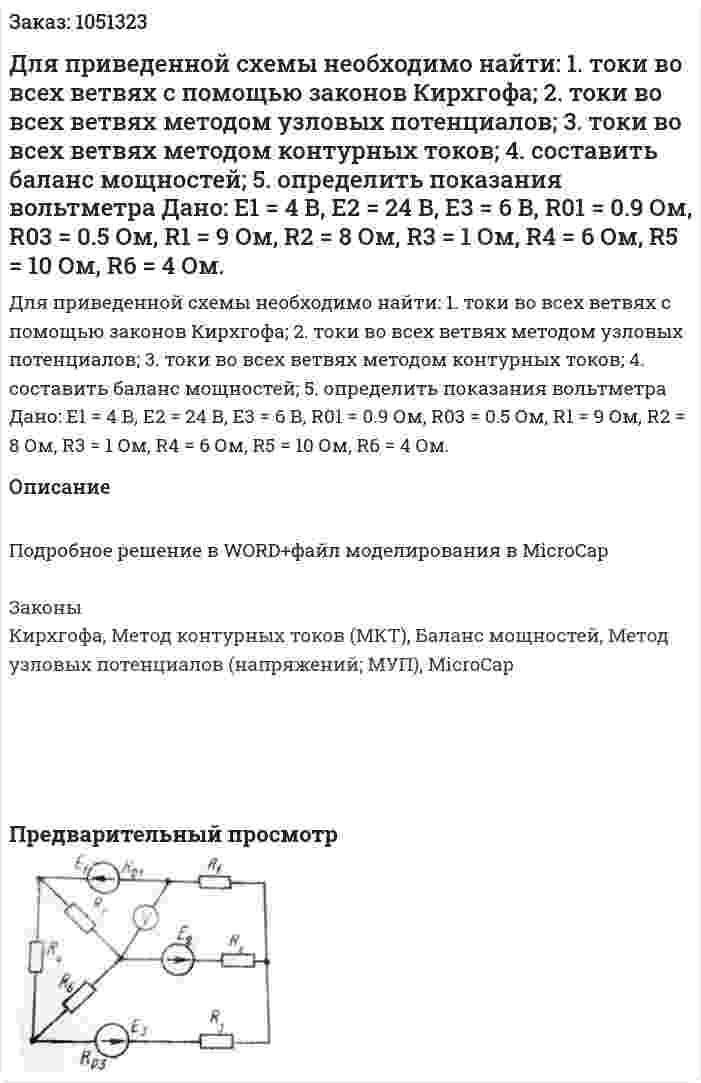

Для приведенной схемы необходимо найти: 1. токи во всех ветвях с помощью законов Кирхгофа; 2. токи во всех ветвях методом узловых потенциалов; 3. токи во всех ветвях методом контурных токов; 4. составить баланс мощностей; 5. определить показания вольтметра Дано: E1 = 4 В, Е2 = 24 В, Е3 = 6 В, R01 = 0.9 Ом, R03 = 0.5 Ом, R1 = 9 Ом, R2 = 8 Ом, R3 = 1 Ом, R4 = 6 Ом, R5 = 10 Ом, R6 = 4 Ом.

Для приведенной схемы необходимо найти: 1. токи во всех ветвях с помощью законов Кирхгофа; 2. токи во всех ветвях методом узловых потенциалов; 3. токи во всех ветвях методом контурных токов; 4. составить баланс мощностей; 5. определить показания вольтметра Дано: E1 = 4 В, Е2 = 24 В, Е3 = 6 В, R01 = 0.9 Ом, R03 = 0.5 Ом, R1 = 9 Ом, R2 = 8 Ом, R3 = 1 Ом, R4 = 6 Ом, R5 = 10 Ом, R6 = 4 Ом.
Описание

Подробное решение в WORD+файл моделирования в MicroCap

Законы Кирхгофа, Метод контурных токов (МКТ), Баланс мощностей, Метод узловых потенциалов (напряжений; МУП), MicroCap





Для приведенной схемы необходимо найти: 1. токи во всех ветвях с помощью законов Кирхгофа; 2. токи во всех ветвях методом узловых потенциалов; 3. токи во всех ветвях методом контурных токов; 4. составить баланс мощностей; 5. определить показания вольтметра Дано: E1 = 4 В, Е2 = 24 В, Е3 = 6 В, R01 = 0.9 Ом, R03 = 0.5 Ом, R1 = 9 Ом, R2 = 8 Ом, R3 = 1 Ом, R4 = 6 Ом, R5 = 10 Ом, R6 = 4 Ом. (Решение → 17722)

Для приведенной схемы необходимо найти: 1. токи во всех ветвях с помощью законов Кирхгофа; 2. токи во всех ветвях методом узловых потенциалов; 3. токи во всех ветвях методом контурных токов; 4. составить баланс мощностей; 5. определить показания вольтметра Дано: E1 = 4 В, Е2 = 24 В, Е3 = 6 В, R01 = 0.9 Ом, R03 = 0.5 Ом, R1 = 9 Ом, R2 = 8 Ом, R3 = 1 Ом, R4 = 6 Ом, R5 = 10 Ом, R6 = 4 Ом. (Решение → 17722)

Предварительный просмотр

Для приведенной схемы необходимо найти: 1. токи во всех ветвях с помощью законов Кирхгофа; 2. токи во всех ветвях методом узловых потенциалов; 3. токи во всех ветвях методом контурных токов; 4. составить баланс мощностей; 5. определить показания вольтметра Дано: E1 = 4 В, Е2 = 24 В, Е3 = 6 В, R01 = 0.9 Ом, R03 = 0.5 Ом, R1 = 9 Ом, R2 = 8 Ом, R3 = 1 Ом, R4 = 6 Ом, R5 = 10 Ом, R6 = 4 Ом.
