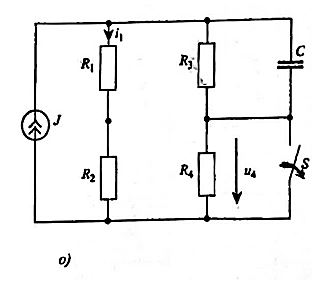

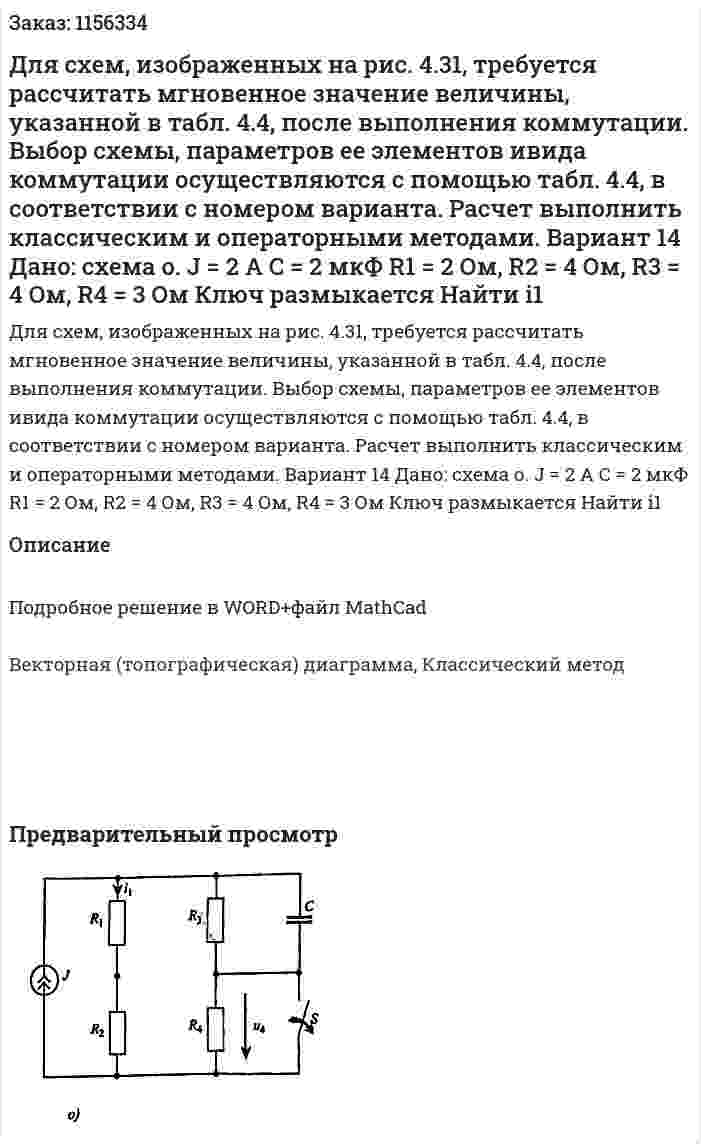

Для схем, изображенных на рис. 4.31, требуется рассчитать мгновенное значение величины, указанной в табл. 4.4, после выполнения коммутации. Выбор схемы, параметров ее элементов ивида коммутации осуществляются с помощью табл. 4.4, в соответствии с номером варианта. Расчет выполнить классическим и операторными методами. Вариант 14 Дано: схема о. J = 2 A C = 2 мкФ R1 = 2 Ом, R2 = 4 Ом, R3 = 4 Ом, R4 = 3 Ом Ключ размыкается Найти i1
Для схем, изображенных на рис. 4.31, требуется рассчитать мгновенное значение величины, указанной в табл. 4.4, после выполнения коммутации. Выбор схемы, параметров ее элементов ивида коммутации осуществляются с помощью табл. 4.4, в соответствии с номером варианта. Расчет выполнить классическим и операторными методами. Вариант 14 Дано: схема о. J = 2 A C = 2 мкФ R1 = 2 Ом, R2 = 4 Ом, R3 = 4 Ом, R4 = 3 Ом Ключ размыкается Найти i1
Описание
Подробное решение в WORD+файл MathCad
Векторная (топографическая) диаграмма, Классический метод
- Для схем, изображенных на рис. 4.31, требуется рассчитать мгновенное значение величины, указанной в табл. 4.4, после выполнения коммутации. Выбор схемы, параметров ее элементов ивида коммутации осуществляются с помощью табл. 4.4, в соответствии с номером варианта. Расчет выполнить классическим и операторными методами. Вариант 14 Дано: схема о. J = 2 A C = 2 мкФ R1 = 2 Ом, R2 = 4 Ом, R3 = 4 Ом, R4 = 3 Ом Ключ размыкается Найти i1
- Для схем, изображенных на рис. 4.31, требуется рассчитать мгновенное значение величины, указанной в табл. 4.4, после выполнения коммутации. Выбор схемы, параметров ее элементов ивида коммутации осуществляются с помощью табл. 4.4, в соответствии с номером варианта. Расчет выполнить классическим и операторными методами. Вариант 18 Дано: схема б). J = 6 A C = 1 мкФ R1 = 20 Ом, R2 = 10 Ом, R3 = 5 Ом, R4 = 15 Ом Ключ замыкается Найти i1
- Для схем, изображенных на рис. 4.31, требуется рассчитать мгновенное значение величины, указанной в табл. 4.4, после выполнения коммутации. Выбор схемы, параметров ее элементов ивида коммутации осуществляются с помощью табл. 4.4, в соответствии с номером варианта. Расчет выполнить классическим и операторными методами. Вариант 18 Дано: схема б). J = 6 A C = 1 мкФ R1 = 20 Ом, R2 = 10 Ом, R3 = 5 Ом, R4 = 15 Ом Ключ замыкается Найти i1
- Для схем, изображенных на рис. 4.31, требуется рассчитать мгновенное значение величины, указанной в табл. 4.4, после выполнения коммутации. Выбор схемы, параметров ее элементов ивида коммутации осуществляются с помощью табл. 4.4, в соответствии с номером варианта. Расчет выполнить классическим и операторными методами. Вариант 19 Дано: схема в. Е = 60 В L = 20 мГн R1 = 5 Ом, R2 = 5 Ом, R3 = 15 Ом, R4 = 15 Ом Ключ размыкается Найти u2
- Для схем, изображенных на рис. 4.31, требуется рассчитать мгновенное значение величины, указанной в табл. 4.4, после выполнения коммутации. Выбор схемы, параметров ее элементов ивида коммутации осуществляются с помощью табл. 4.4, в соответствии с номером варианта. Расчет выполнить классическим и операторными методами. Вариант 19 Дано: схема в. Е = 60 В L = 20 мГн R1 = 5 Ом, R2 = 5 Ом, R3 = 15 Ом, R4 = 15 Ом Ключ размыкается Найти u2
- Для схем, изображенных на рис. 4.31, требуется рассчитать мгновенное значение величины, указанной в табл. 4.4, после выполнения коммутации. Выбор схемы, параметров ее элементов ивида коммутации осуществляются с помощью табл. 4.4, в соответствии с номером варианта. Расчет выполнить классическим и операторными методами. Вариант 24 Дано: схема з. J = 2 A L = 2 мГн R1 = 4 Ом, R2 = 2 Ом, R3 = 1 Ом, R4 = 5 Ом Ключ замыкается Найти iL
- Для схем, изображенных на рис. 4.31, требуется рассчитать мгновенное значение величины, указанной в табл. 4.4, после выполнения коммутации. Выбор схемы, параметров ее элементов ивида коммутации осуществляются с помощью табл. 4.4, в соответствии с номером варианта. Расчет выполнить классическим и операторными методами. Вариант 24 Дано: схема з. J = 2 A L = 2 мГн R1 = 4 Ом, R2 = 2 Ом, R3 = 1 Ом, R4 = 5 Ом Ключ замыкается Найти iL
- Для схем, изображенных на рис. 4.31, требудется рассчитать мгновенное значение величины, указанной в табл. 4.4, после выполнения коммутации. Расчет выполнить классическим и операторным методами. Вариант 21. Дано: схема д) Е = 80 В С = 1 мкФ R1 = 20 Ом, R2 = 20 Ом, R3 = 10 Ом, R4 = 10 Ом Найти i3 (ключ размыкается)
- Для схем, изображенных на рис. 4.31, требудется рассчитать мгновенное значение величины, указанной в табл. 4.4, после выполнения коммутации. Расчет выполнить классическим и операторным методами. Вариант 25. Дано: схема и) Е = 120 В С = 5 мкФ R1 = 40 Ом, R2 = 10 Ом, R3 = 30 Ом, R4 = 30 Ом Найти uC (ключ размыкается)
- Для схем, изображенных на рис. 4.31, требудется рассчитать мгновенное значение величины, указанной в табл. 4.4, после выполнения коммутации. Расчет выполнить классическим и операторным методами. Вариант 25. Дано: схема и) Е = 120 В С = 5 мкФ R1 = 40 Ом, R2 = 10 Ом, R3 = 30 Ом, R4 = 30 Ом Найти uC (ключ размыкается)
- Для схем, изображенных на рис. 4.31, требуется рассчитать мгновенное значение величины, указанной в табл. 4.4, после выполнения коммутации. Выбор схемы, параметров ее элементов ивида коммутации осуществляются с помощью табл. 4.4, в соответствии с номером варианта. Расчет выполнить классическим и операторными методами. Вариант 12 Дано: схема м). J = 12 A C = 5 мкФ R1 = 12 Ом, R2 = 3 Ом, R3 = 6 Ом, R4 = 3 Ом Ключ размыкается Найти i4
- Для схем, изображенных на рис. 4.31, требуется рассчитать мгновенное значение величины, указанной в табл. 4.4, после выполнения коммутации. Выбор схемы, параметров ее элементов ивида коммутации осуществляются с помощью табл. 4.4, в соответствии с номером варианта. Расчет выполнить классическим и операторными методами. Вариант 12 Дано: схема м). J = 12 A C = 5 мкФ R1 = 12 Ом, R2 = 3 Ом, R3 = 6 Ом, R4 = 3 Ом Ключ размыкается Найти i4
- Для схем, изображенных на рис. 4.31, требуется рассчитать мгновенное значение величины, указанной в табл. 4.4, после выполнения коммутации. Выбор схемы, параметров ее элементов ивида коммутации осуществляются с помощью табл. 4.4, в соответствии с номером варианта. Расчет выполнить классическим и операторными методами. Вариант 13 Дано: схема н. Е = 100 В L = 10 мГн R1 = 40 Ом, R2 = 40 Ом, R3 = 20 Ом, R4 = 40 Ом Ключ замыкается Найти UL
- Для схем, изображенных на рис. 4.31, требуется рассчитать мгновенное значение величины, указанной в табл. 4.4, после выполнения коммутации. Выбор схемы, параметров ее элементов ивида коммутации осуществляются с помощью табл. 4.4, в соответствии с номером варианта. Расчет выполнить классическим и операторными методами. Вариант 13 Дано: схема н. Е = 100 В L = 10 мГн R1 = 40 Ом, R2 = 40 Ом, R3 = 20 Ом, R4 = 40 Ом Ключ замыкается Найти UL
