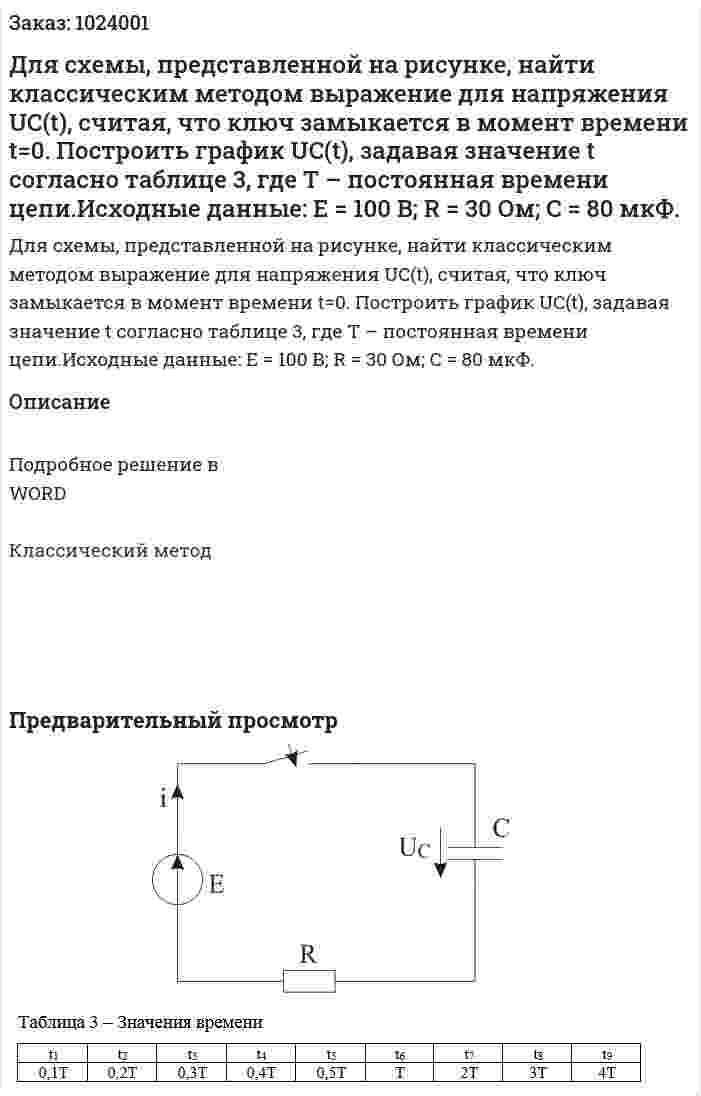

Для схемы, представленной на рисунке, найти классическим методом выражение для напряжения UC(t), считая, что ключ замыкается в момент времени t=0. Построить график UC(t), задавая значение t согласно таблице 3, где Т – постоянная времени цепи.Исходные данные: E = 100 B; R = 30 Ом; C = 80 мкФ.
Для схемы, представленной на рисунке, найти классическим методом выражение для напряжения UC(t), считая, что ключ замыкается в момент времени t=0. Построить график UC(t), задавая значение t согласно таблице 3, где Т – постоянная времени цепи.Исходные данные: E = 100 B; R = 30 Ом; C = 80 мкФ.
Описание
Подробное решение в WORD
Классический метод
- Для схемы, представленной на рисунке, найти классическим методом выражение для тока i(t), считая, что ключ замыкается в момент времени t=0. Построить график i(t), задавая значение t согласно таблице 1, где Т – постоянная времени цепи.Исходные данные: E = 100 B; L = 125 мГн; R = 30 Ом;
- Для схемы, представленной на рисунке, найти классическим методом выражение для тока i(t), считая, что ключ замыкается в момент времени t=0. Построить график i(t), задавая значение t согласно таблице 1, где Т – постоянная времени цепи.Исходные данные: E = 100 B; L = 125 мГн; R = 30 Ом;
- Для схемы, представленной на рисунке, необходимо: 1. В общем (буквенном) виде составить полную систему уравнений состояния цепи по законам Кирхгофа для расчета токов всех ветвей и напряжения на источнике тока. 2. Методом контурных токов определить токи всех ветвей и (по второму закону Кирхгофа) напряжение на источнике тока. 3. Методом узловых потенциалов (напряжений) определить токи всех ветвей и (по второму закону Кирхгофа) напряжение на источнике тока. 4. Составить баланс мощностей, вычислив суммарную мощность источников энергии, и суммарную мощность, потребляемую резисторами 5. Представить схему относительно ветви с сопротивлением R4 эквивалентным генератором и определить параметры последнего (Uхх, Rг , Iкз). Графически и аналитически определить ток в сопротивлении R4. 6. Построить потенциальную диаграмму для любого замкнутого контура, не содержащего источника тока. Вариант 2
- Для схемы, представленной на рисунке, необходимо: 1. В общем (буквенном) виде составить полную систему уравнений состояния цепи по законам Кирхгофа для расчета токов всех ветвей и напряжения на источнике тока. 2. Методом контурных токов определить токи всех ветвей и (по второму закону Кирхгофа) напряжение на источнике тока. 3. Методом узловых потенциалов (напряжений) определить токи всех ветвей и (по второму закону Кирхгофа) напряжение на источнике тока. 4. Составить баланс мощностей, вычислив суммарную мощность источников энергии, и суммарную мощность, потребляемую резисторами 5. Представить схему относительно ветви с сопротивлением R4 эквивалентным генератором и определить параметры последнего (Uхх, Rг , Iкз). Графически и аналитически определить ток в сопротивлении R4. 6. Построить потенциальную диаграмму для любого замкнутого контура, не содержащего источника тока. Вариант 2
- Для схемы, представленной на рисунке, определить тип переходного процесса и найти классическим методом выражения для тока i(t) и напряжения UC(t), считая, что ключ замыкается в момент времени t=0. Найти значения тока i(t) и напряжения UC(t) через t1=2мс и t2=5мс после замыкания ключа.Исходные данные: E = 100 B; L = 125 мГн; R = 30 Ом; C = 80 мкФ
- Для схемы, представленной на рисунке, определить тип переходного процесса и найти классическим методом выражения для тока i(t) и напряжения UC(t), считая, что ключ замыкается в момент времени t=0. Найти значения тока i(t) и напряжения UC(t) через t1=2мс и t2=5мс после замыкания ключа.Исходные данные: E = 100 B; L = 125 мГн; R = 30 Ом; C = 80 мкФ
- Для схемы, представленной на рисунке, рассчитать потокораспределение в линиях. Номинальное напряжение сети 110 кВ. Длины линий: l1 = 18 км; l2 = 22 км; l1 = 20 км; l1 = 30 км. Линии 1 и 2 выполнены проводом марки АС-70/11 с удельными параметрами: r0 = 0,428 Ом/км, х0 = 0,444 Ом/км и b0 = 2,55·10–6 См/км, а линии 3 и 4 – АС-95/16 (r0 = 0,306 Ом/км, х0 = 0,434 Ом/км и b0 = 2,61·10–6 См/км). Мощности нагрузок: Sн1 =36+j26 МВА, Sн2 =40+j28 МВА, Sн3 = 48+j30 МВА. Напряжение центра питания UЦП = 120 кВ
- Для схемы, представленной на рисунке 3, составить и решить характеристическое уравнение, определить тип переходного процесса и найти классическим методом выражения для тока i(t) и напряжения Uc(t), считая, что ключ замыкается в момент времени t=0. Найти значения тока i(t) и напряжения Uc(t) через t1 =2 мс и t2 =5 мс после замыкания ключа. Е = 100 В; L = 125 мГн; C = 110 мкФ; R = 260 Ом.
- Для схемы, представленной на рисунке 3, составить и решить характеристическое уравнение, определить тип переходного процесса и найти классическим методом выражения для тока i(t) и напряжения Uc(t), считая, что ключ замыкается в момент времени t=0. Найти значения тока i(t) и напряжения Uc(t) через t1 =2 мс и t2 =5 мс после замыкания ключа. Е = 100 В; L = 125 мГн; C = 110 мкФ; R = 260 Ом.
- Для схемы, представленной на рисунке, выполнить следующее: 1. Преобразовать схему, заменив ветви с параллельным и последовательным соединениями резисторов на эквивалентные, и составить в общем (буквенном) виде полную систему уравнений состояния цепи по законам Кирхгофа в дифференциальной форме. 2. Представить сопротивления ветвей и действующие значения ЭДС и тока источников в комплексной форме и изобразить комплексную схему замещения цепи. 3. В полученной схеме любым известным методом рассчитать комплексы действующих значений токов ветвей и напряжения на источнике тока. 4. Составить баланс активных и реактивных мощностей источников и потребителей электрической энергии. 5. Изобразить схему включения ваттметра для измерения активной мощности в ветви с индуктивностью L5 и определить его показание. 6. Построить топографическую векторную диаграмму напряжений, совмещенную с лучевой векторной диаграммой токов, при этом потенциал узла a принять равным нулю Вариант 2
- Для схемы, представленной на рисунке, выполнить следующее: 1. Преобразовать схему, заменив ветви с параллельным и последовательным соединениями резисторов на эквивалентные, и составить в общем (буквенном) виде полную систему уравнений состояния цепи по законам Кирхгофа в дифференциальной форме. 2. Представить сопротивления ветвей и действующие значения ЭДС и тока источников в комплексной форме и изобразить комплексную схему замещения цепи. 3. В полученной схеме любым известным методом рассчитать комплексы действующих значений токов ветвей и напряжения на источнике тока. 4. Составить баланс активных и реактивных мощностей источников и потребителей электрической энергии. 5. Изобразить схему включения ваттметра для измерения активной мощности в ветви с индуктивностью L5 и определить его показание. 6. Построить топографическую векторную диаграмму напряжений, совмещенную с лучевой векторной диаграммой токов, при этом потенциал узла a принять равным нулю Вариант 2
- Для схемы, представленной на рисунке Дано: С = 10 нФ, R = 500 Ом Вопрос 1: определите значение АЧХ на нулевой частоте, ответ приведите в [Ом]. Вопрос 2: определите к какому значению стремится АЧХ при бесконечно большой частоте, ответ приведите в [Ом]. Вопрос 3: определите тип фильтра: в ответе запишите 1, если это ФНЧ; 2 - ФВЧ, 3 - ПФ, 4 - РФ. Вопрос 4: определите максимальное значение АЧХ, ответ приведите в [Ом]. Вопрос 5: определите постоянную времени цепи, ответ приведите в [мкс]. Вопрос 6: определите коэффициент затухания, ответ приведите в [кГц]. Вопрос 7: определите частоту среза фильтра, ответ приведите в [кГц]. Вопрос 8: определите значение ФЧХ на нулевой частоте, ответ приведите в градусах. Вопрос 9: определите, к какому значения стремится ФЧХ при бесконечно большой частоте, ответ приведите в градусах. Вопрос 10: определите значение ФЧХ на частоте среза, ответ приведите в градусах.
- Для схемы, представленной на рисунке Дано: С = 10 нФ, R = 500 Ом Вопрос 1: определите значение АЧХ на нулевой частоте, ответ приведите в [Ом]. Вопрос 2: определите к какому значению стремится АЧХ при бесконечно большой частоте, ответ приведите в [Ом]. Вопрос 3: определите тип фильтра: в ответе запишите 1, если это ФНЧ; 2 - ФВЧ, 3 - ПФ, 4 - РФ. Вопрос 4: определите максимальное значение АЧХ, ответ приведите в [Ом]. Вопрос 5: определите постоянную времени цепи, ответ приведите в [мкс]. Вопрос 6: определите коэффициент затухания, ответ приведите в [кГц]. Вопрос 7: определите частоту среза фильтра, ответ приведите в [кГц]. Вопрос 8: определите значение ФЧХ на нулевой частоте, ответ приведите в градусах. Вопрос 9: определите, к какому значения стремится ФЧХ при бесконечно большой частоте, ответ приведите в градусах. Вопрос 10: определите значение ФЧХ на частоте среза, ответ приведите в градусах.
- Для схемы, представленной на рисунке, найти классическим методом выражение для напряжения UC(t), считая, что ключ замыкается в момент времени t=0. Построить график UC(t), задавая значение t согласно таблице 3, где Т – постоянная времени цепи.Исходные данные: E = 100 B; R = 30 Ом; C = 80 мкФ.
