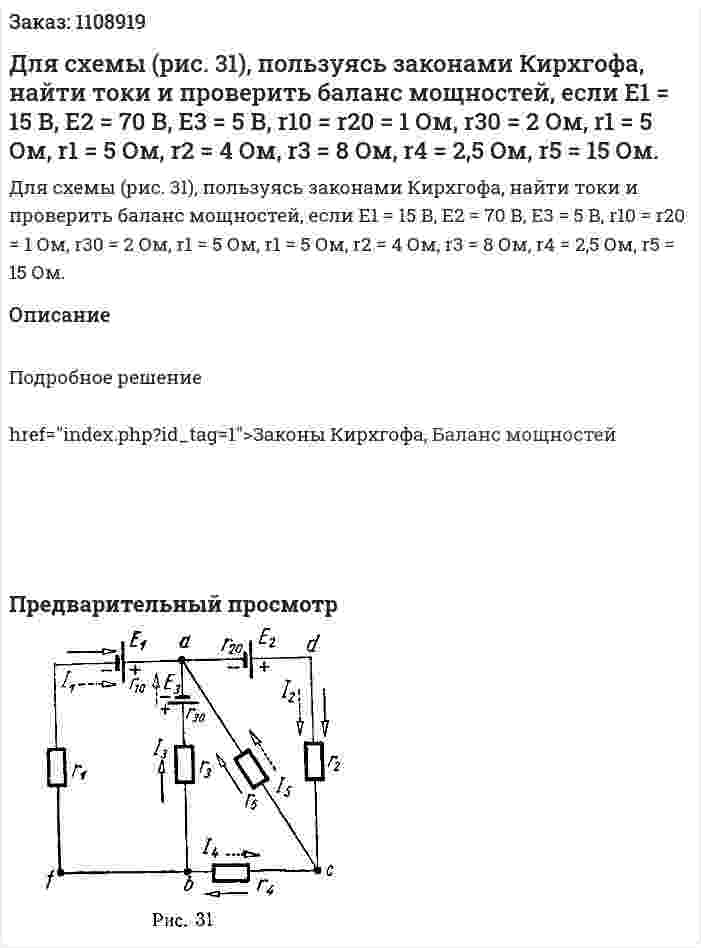

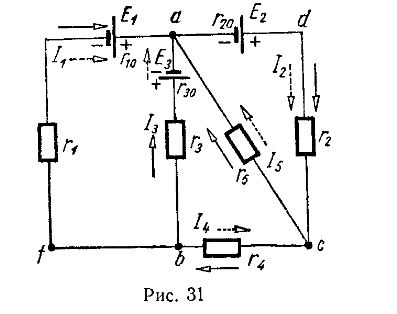

Для схемы (рис. 31), пользуясь законами Кирхгофа, найти токи и проверить баланс мощностей, если E1 = 15 В, E2 = 70 В, E3 = 5 В, r10 = r20 = 1 Ом, r30 = 2 Ом, r1 = 5 Ом, r1 = 5 Ом, r2 = 4 Ом, r3 = 8 Ом, r4 = 2,5 Ом, r5 = 15 Ом.
Для схемы (рис. 31), пользуясь законами Кирхгофа, найти токи и проверить баланс мощностей, если E1 = 15 В, E2 = 70 В, E3 = 5 В, r10 = r20 = 1 Ом, r30 = 2 Ом, r1 = 5 Ом, r1 = 5 Ом, r2 = 4 Ом, r3 = 8 Ом, r4 = 2,5 Ом, r5 = 15 Ом.
Описание
Подробное решение
Законы Кирхгофа, Баланс мощностей
- Для схемы (рис. 31), пользуясь законами Кирхгофа, найти токи и проверить баланс мощностей, если E1 = 15 В, E2 = 70 В, E3 = 5 В, r10 = r20 = 1 Ом, r30 = 2 Ом, r1 = 5 Ом, r1 = 5 Ом, r2 = 4 Ом, r3 = 8 Ом, r4 = 2,5 Ом, r5 = 15 Ом.
- Для схемы (рис. 39, а) найти токи и проверить баланс мощностей, если Uab = 12 В, Ucd = 5,6 В, r1 = 4 Ом, r2 = 5 Ом, r3 = 3 Ом.
- Для схемы (рис. 39, а) найти токи и проверить баланс мощностей, если Uab = 12 В, Ucd = 5,6 В, r1 = 4 Ом, r2 = 5 Ом, r3 = 3 Ом.
- Для схемы рис. 3 определить токи в ветвях любым методом, построить векторно-топографическую диаграмму цепи, определить показания амперметра и ваттметра. Данные для расчета брать из табл. 2а и 2б Вариант 07
- Для схемы рис. 3 определить токи в ветвях любым методом, построить векторно-топографическую диаграмму цепи, определить показания амперметра и ваттметра. Данные для расчета брать из табл. 2а и 2б Вариант 07
- Для схемы рис. 3 определить токи в ветвях любым методом, построить векторно-топографическую диаграмму цепи, определить показания амперметра и ваттметра. Данные для расчета брать из табл. 2а и 2б. Вариант 77
- Для схемы рис. 3 определить токи в ветвях любым методом, построить векторно-топографическую диаграмму цепи, определить показания амперметра и ваттметра. Данные для расчета брать из табл. 2а и 2б. Вариант 77
- Для схемы, приведенной на рисунке, определить i1(t), используя следующие данные: R = 5 Ом, C = 200 мкФ, ω = 10-3 рад/с, u(t) = 2cos(ωt-45°)
- Для схемы, приведенной на рисунке определить токи при трехфазном и однофазном замыкании на землю в точке К.
- Для схемы, приведенной на рисунке, определить число ветвей, узлов. Методом наложения вычислить токи. Составить баланс мощностей. Дано: R1 = 50, R2 = 25, R3 = 9, R4 = 19, R5 = 26, E1 = 50, E2 = 42 Найти: I1,2,3,4,5E1E2
- Для схемы, приведенной на рисунке, определить число ветвей, узлов. Методом наложения вычислить токи. Составить баланс мощностей. Дано: R1 = 50, R2 = 25, R3 = 9, R4 = 19, R5 = 26, E1 = 50, E2 = 42 Найти: I1,2,3,4,5E1E2
- Для схемы, приведенной на рисунке рассчитать закон изменения тока через R3, если Е = 100 В, R1 = 10 Ом, R2 = 20 Ом, R3 = 2 Ом, R4 = 18 Ом, L = 2 мГн. Решить классическим методом. Построить график переходного процесса (30 б).
- Для схемы, приведенной на рисунке рассчитать закон изменения тока через R3, если Е = 100 В, R1 = 10 Ом, R2 = 20 Ом, R3 = 2 Ом, R4 = 18 Ом, L = 2 мГн. Решить классическим методом. Построить график переходного процесса (30 б).
- Для схемы примера к задаче 4.5 оценить влияние установки компенсирующего устройства в виде батареи статических конденсаторов по критерию (dΔQ)/(dU) ≤ О . Расчет произвести при условии, что на станции установлены генераторы с АРВ ПД, при номинальном напряжении на шинах нагрузки U = 1 конденсаторная батарея повышает коэффициент мощности до соs(φн) = 1.
