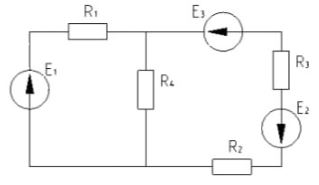

Для сложной электрической цепи постоянного тока определить токи в ветвях методом контурных токов. Выполнить проверку решения, используя баланс мощностей. Исходные данные: R1 = 4 Ом, R2 = 5 Ом, R3 = 15 Ом, R4 = 10 Ом; Е1 = 50 В, Е2 = 20 В, Е3 = 10 В
