Заказ: 1041994

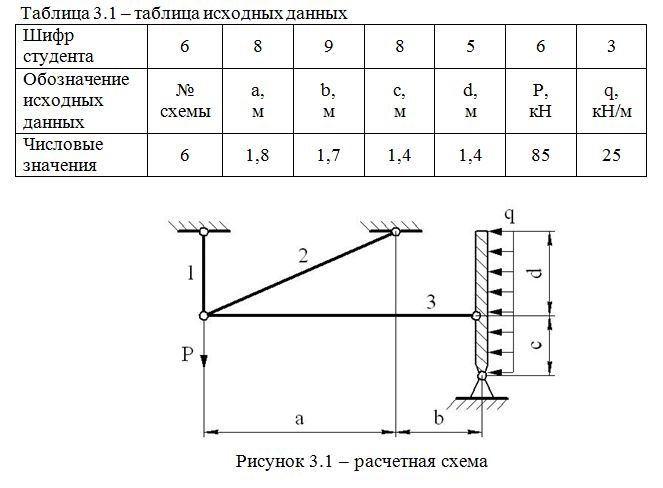

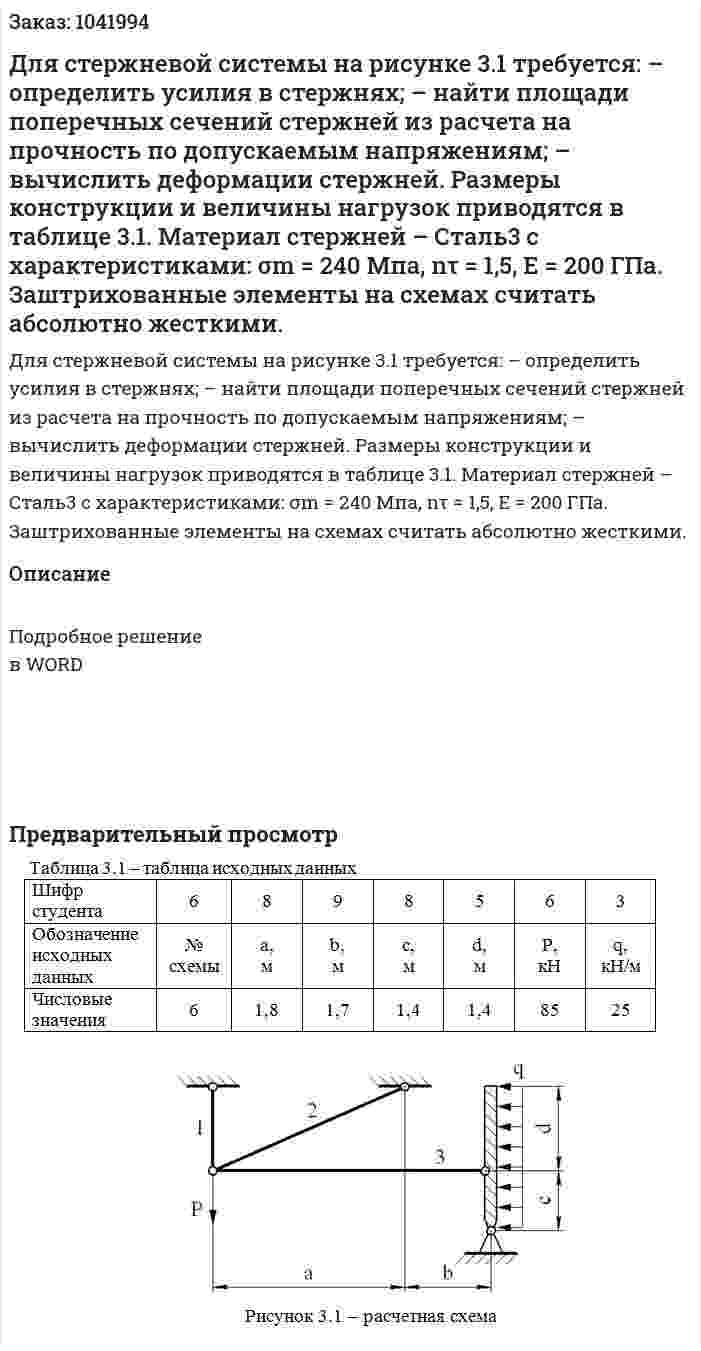

Для стержневой системы на рисунке 3.1 требуется: – определить усилия в стержнях; – найти площади поперечных сечений стержней из расчета на прочность по допускаемым напряжениям; – вычислить деформации стержней. Размеры конструкции и величины нагрузок приводятся в таблице 3.1. Материал стержней – Сталь3 с характеристиками: σm = 240 Мпа, nτ = 1,5, E = 200 ГПа. Заштрихованные элементы на схемах считать абсолютно жесткими.
Для стержневой системы на рисунке 3.1 требуется: – определить усилия в стержнях; – найти площади поперечных сечений стержней из расчета на прочность по допускаемым напряжениям; – вычислить деформации стержней. Размеры конструкции и величины нагрузок приводятся в таблице 3.1. Материал стержней – Сталь3 с характеристиками: σm = 240 Мпа, nτ = 1,5, E = 200 ГПа. Заштрихованные элементы на схемах считать абсолютно жесткими.
Описание
Подробное решение в WORD
