Заказ: 1151054

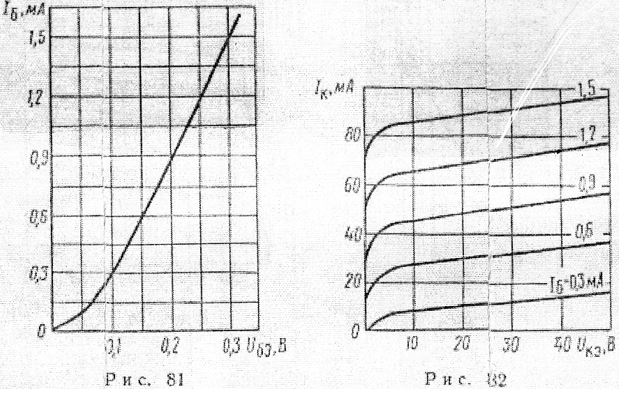

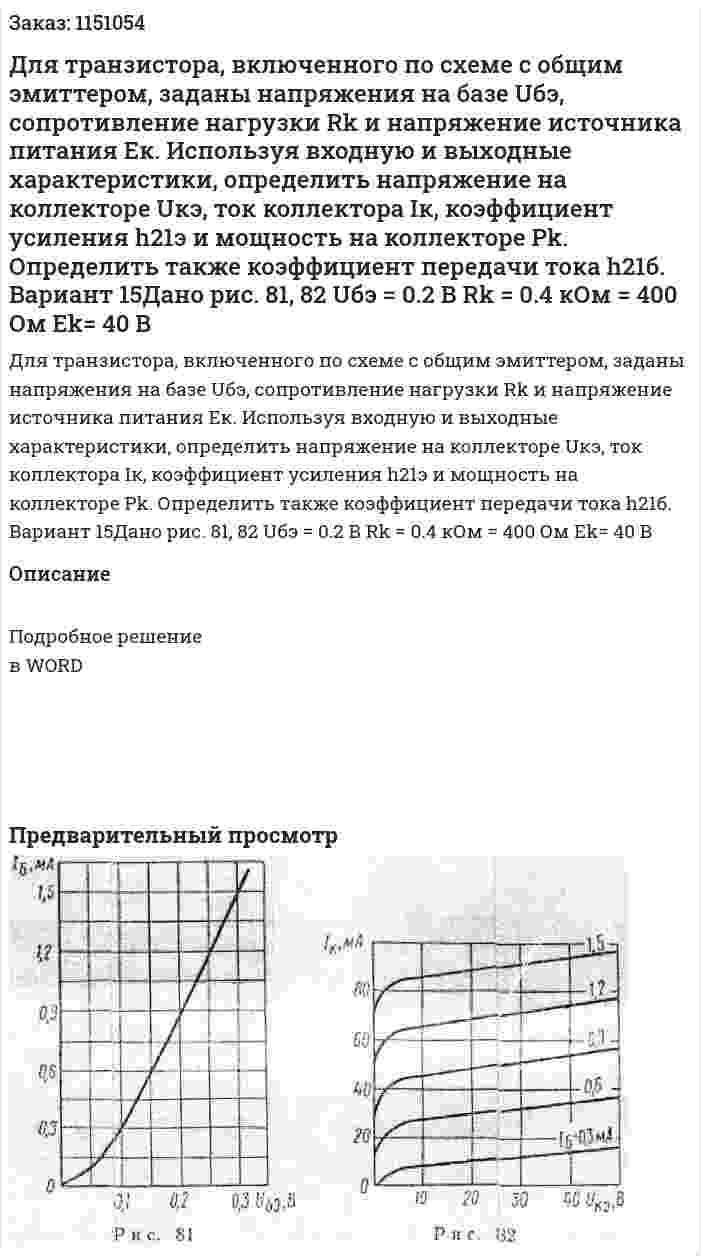

Для транзистора, включенного по схеме с общим эмиттером, заданы напряжения на базе Uбэ, сопротивление нагрузки Rk и напряжение источника питания Ек. Используя входную и выходные характеристики, определить напряжение на коллекторе Uкэ, ток коллектора Iк, коэффициент усиления h21э и мощность на коллекторе Pk. Определить также коэффициент передачи тока h21б. Вариант 15Дано рис. 81, 82 Uбэ = 0.2 В Rk = 0.4 кОм = 400 Ом Ek= 40 В
Для транзистора, включенного по схеме с общим эмиттером, заданы напряжения на базе Uбэ, сопротивление нагрузки Rk и напряжение источника питания Ек. Используя входную и выходные характеристики, определить напряжение на коллекторе Uкэ, ток коллектора Iк, коэффициент усиления h21э и мощность на коллекторе Pk. Определить также коэффициент передачи тока h21б. Вариант 15Дано рис. 81, 82 Uбэ = 0.2 В Rk = 0.4 кОм = 400 Ом Ek= 40 В
Описание
Подробное решение в WORD
